Brückenkran

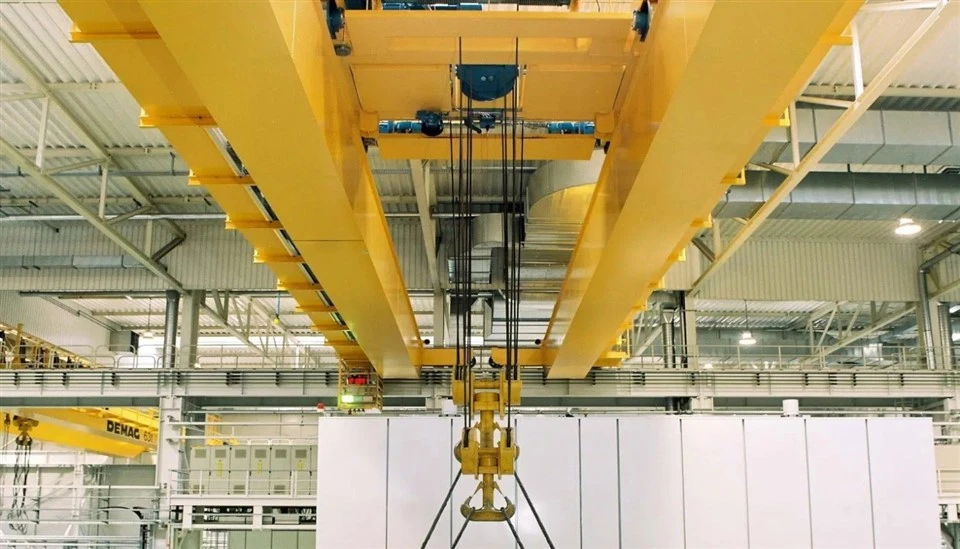

Ein Laufkran, auch Brückenkran genannt, ist ein Hebezeug, das in verschiedenen Branchen häufig zur Materialhandhabung eingesetzt wird. Er ist für die horizontale Bewegung schwerer Lasten über einen Arbeitsbereich ausgelegt, typischerweise in Fertigungsanlagen, Lagerhallen und Werkstätten.

2. Ein Brückenkran besteht aus parallelen Laufschienen, die von einer Laufbrücke überspannt werden. Der Hebemechanismus, auch Hebezeug genannt, ist auf der Brücke montiert. Dieser Kran funktioniert, indem er die Brücke entlang der Laufschienen bewegt, und das Hebezeug bewegt sich entlang der Brücke, wodurch eine dreidimensionale Bewegung der Lasten innerhalb des Betriebsbereichs des Krans ermöglicht wird.

3. Berücksichtigen Sie bei der Auswahl eines Brückenkrans Faktoren wie Tragfähigkeit, Spannweite, Hubhöhe, Geschwindigkeit und die spezifischen Anforderungen Ihres Betriebs. Die ordnungsgemäße Installation und Wartung sind entscheidend für die Langlebigkeit und den sicheren Betrieb des Krans.

4. Diese Einführung vermittelt ein grundlegendes Verständnis von Brückenkränen und hebt ihre Bedeutung in verschiedenen industriellen Anwendungen hervor.

Max. Hubhöhe: 20 m

Garantie: 1 Jahr

Gewicht (KG):500 kg

Nennhubmoment:20-500kN

Max. Hublast:2,5-62,5t

Spannweite: 35m

Leistung: Wechselstrom 220-690 V, 50 Hz

Betriebstemperatur:-33~46 Grad

Geschwindigkeitskontrolle: Widerstand/Frequenzumwandlung/Regler

1.Fernlicht

1. Der Hauptträger, auch Brückenträger oder Kranträger genannt, ist ein entscheidender Bestandteil eines Brückenkrans. Er spielt eine entscheidende Rolle bei der Unterstützung der Last und erleichtert die Bewegung des Hebezeugs und der Laufkatze über die Spannweite des Krans.

2. Hier ist ein genauer Blick auf den Hauptträger: Funktion: Der Hauptträger dient als primäres Strukturelement, das den Abstand zwischen den Kranfahrbahnen überbrückt. Er trägt das Gewicht der vom Hebezeug angehobenen Last sowie das Gewicht des Hebezeugs und der Laufkatze selbst. Der Träger ist dafür verantwortlich, diese Lasten gleichmäßig auf die Fahrbahnen zu verteilen und so einen stabilen und sicheren Betrieb zu gewährleisten.

Zweiträger:

Aufbau: Besteht aus zwei parallelen Trägern, wobei die Laufkatze auf Schienen läuft, die auf den Trägern montiert sind. Der Hebezug kann entweder über oder zwischen den Trägern montiert werden.

Anwendungen: Ausgelegt für schwere Lasten, größere Spannweiten und höhere Hubhöhen. Wird häufig in großen Industrieanlagen, Stahlwerken und Werften verwendet.

Vorteile: Höhere Tragkraft, größere Stabilität, bessere Hakenhöhe und mehr Flexibilität bei der Positionierung des Hebezeugs.

3. Zusammenfassend lässt sich sagen, dass der Hauptträger eines Brückenkrans eine grundlegende Komponente ist, die die Hebevorgänge des Krans unterstützt und die erforderliche Stärke und Stabilität bietet, um schwere Lasten sicher und effizient zu handhaben.

Hebesystem

Das Hebesystem eines Brückenkrans ist der Mechanismus, der es dem Kran ermöglicht, schwere Lasten anzuheben, abzusenken und zu bewegen. Dieses System ist für den Betrieb des Krans von zentraler Bedeutung und soll die sichere und effiziente Handhabung von Materialien gewährleisten.

Zu den Hauptkomponenten des Hebesystems gehören das Hebezeug, die Laufkatze, das Drahtseil oder die Kette sowie verschiedene Steuermechanismen, wie zum Beispiel:

Hissen:

Funktion: Das Hebezeug ist die zentrale Komponente, die für das Heben und Senken der Last zuständig ist. Es wandelt elektrische Energie in mechanische Energie um, um die Last vertikal zu bewegen.

Drahtseil oder Kette:

Drahtseil: Drahtseile bestehen aus miteinander verdrillten Stahldrähten. Sie sind stark, haltbar und können schwere Lasten bei minimaler Dehnung tragen.

Kette: Ketten bestehen aus Metallgliedern und werden normalerweise für leichtere Hebevorgänge verwendet. Ketten bieten eine hohe Festigkeit und neigen weniger zum Verheddern oder Knicken als Drahtseile.

3. Das Hebesystem eines Brückenkrans wird in verschiedenen Branchen, darunter Fertigung, Transport, Bau und Logistik, zum Transport von Lasten von kleinen Komponenten bis hin zu großen, schweren Maschinen eingesetzt.

4. Zusammenfassend lässt sich sagen, dass das Hebesystem eines Brückenkrans eine komplexe, aber wichtige Komponente ist, die es dem Kran ermöglicht, seine Hauptfunktion, nämlich das Bewegen schwerer Lasten, zu erfüllen. Seine Konstruktion, Bedienung und Wartung sind entscheidend für die Gewährleistung der Sicherheit und Effizienz des Kranbetriebs.

3.Endbalken

1. Der Endträger eines Brückenkrans, auch Endwagen oder Endschlitten genannt, ist ein wichtiges Bauteil, das den Brückenträger (Hauptträger) stützt und es dem Kran ermöglicht, entlang der Laufbahnen zu fahren.

2. Hier ist ein detaillierter Blick auf seine Funktionen, Typen und Designüberlegungen:

Funktionen des Endträgers:

Support und Stabilität: Der Endträger stützt die Enden des Brückenträgers und sorgt dafür, dass dieser bei der Bewegung entlang der Laufbahnen stabil und ausgerichtet bleibt.

Bewegung: Es beherbergt die Räder oder Rollen, die es der gesamten Kranbrücke ermöglichen, horizontal entlang der Laufbahnträger zu verfahren.

Lastverteilung: Es hilft, die Last vom Brückenträger auf die Landebahnbalken zu verteilen und sorgt so für eine gleichmäßige Gewichtsverteilung und Stabilität während des Betriebs.

Arten von Endträgern:

BehobenEndeBalken:

Konstruktion: Der Endträger ist starr mit dem Brückenträger verbunden und besitzt keine beweglichen Teile zur Justierung.

Anwendungen: Geeignet für Anwendungen, bei denen die Position des Krans auf der Laufbahn fest ist oder nur minimale Anpassungen erfordert.

Überlegungen zum Entwurf:

Tragfähigkeit:

Der Endträger muss für die maximale Tragfähigkeit des Krans ausgelegt sein, einschließlich des Gewichts des Brückenträgers und der zu hebenden Last.

Um Stabilität und Sicherheit zu gewährleisten, sind die richtige Dimensionierung und Verstärkung unerlässlich.

Runway-Kompatibilität:

Die Räder oder Rollen müssen mit den Laufbahnbalken oder Schienen kompatibel sein, um eine reibungslose Bewegung zu gewährleisten und Verschleiß oder Beschädigungen zu vermeiden.

Für einen reibungslosen Betrieb ist eine genaue Ausrichtung auf die Landebahn von entscheidender Bedeutung.

3. Zusammenfassend lässt sich sagen, dass der Endträger eines Brückenkrans eine Schlüsselkomponente ist, die die Kranbrücke stützt und die horizontale Bewegung entlang der Laufbahn erleichtert. Seine Konstruktion und Wartung sind entscheidend für die Gesamtleistung, Stabilität und Sicherheit des Krans.











4.Kranfahrmechanismus

1. Der Kranfahrmechanismus eines Brückenkrans ist das System, das es der gesamten Kranbrücke (oder dem Hauptträger) ermöglicht, sich horizontal entlang der Laufbahnträger zu bewegen. Dieser Mechanismus ist wichtig, um den Kran im Betriebsbereich zu positionieren und die Bewegung von Lasten zwischen verschiedenen Teilen des Arbeitsbereichs zu erleichtern.

2.Komponenten des Kranfahrmechanismus:

Endwagen (Endträger):

Funktion: Endwagen, auch Endträger genannt, sind die an beiden Enden der Kranbrücke montierten Strukturen. Sie stützen die Brücke und beherbergen die Räder oder Rollen, die auf den Laufbahnträgern laufen.

Design: Normalerweise mit Rahmen, Rädern oder Rollen, Lagern und manchmal einem Antriebsmechanismus

Räder/Rollen:

Funktion: An den Endwagen montierte Räder oder Rollen ermöglichen die Bewegung der Kranbrücke entlang der Laufschienen. Sie tragen das Gewicht des Krans und seiner Ladung und ermöglichen eine gleichmäßige horizontale Bewegung.

Antriebsmechanismus:

Funktion: Liefert die Energie für die Bewegung des Krans entlang der Laufbahn. Dies kann ein Elektromotor sein, der an ein Getriebesystem angeschlossen ist.

3.Anwendungen:

Fertigung: Zum Transport von Materialien und Komponenten entlang von Produktionslinien.

Lager: Zur Handhabung und Umlagerung gelagerter Waren.

Bauwesen: Zum Transport schwerer Baumaterialien auf der Baustelle.

Versand und Empfang: Zum Be- und Entladen großer Sendungen.

4. Zusammenfassend lässt sich sagen, dass der Kranfahrmechanismus eines Brückenkrans dazu dient, die horizontale Bewegung der Kranbrücke entlang der Laufbahnträger zu ermöglichen. Dieses System umfasst Endwagen, Räder oder Rollen, einen Antriebsmechanismus und ein Steuerungssystem, die alle zusammenarbeiten, um eine präzise und effiziente Materialhandhabung zu ermöglichen. Regelmäßige Wartung und ordnungsgemäßer Betrieb sind unerlässlich, um die Zuverlässigkeit und Sicherheit des Kranfahrmechanismus zu gewährleisten.

5.Trolley-Fahrmechanismus

Der Laufkatzenmechanismus eines Brückenkrans ist für die horizontale Bewegung des Hebezeugs über den Brückenträger (Hauptträger) des Krans verantwortlich. Dieser Mechanismus ermöglicht es dem Kran, die Last präzise innerhalb des Arbeitsbereichs zu positionieren.

Komponenten des Katzfahrwerks:

Trolley-Rahmen:

Funktion: Der Rahmen ist das Strukturbauteil, das den Hebezug und andere zugehörige Mechanismen beherbergt und stützt.

Trolley-Räder/-Rollen:

Funktion: Am Laufkatzenrahmen montierte Räder oder Rollen ermöglichen die Bewegung der Laufkatze entlang des Brückenträgers. Sie sorgen für eine gleichmäßige Bewegung und tragen das Gewicht des Hebezeugs.

Typen:

Schienenräder: Diese Räder laufen auf Schienen, die am Brückenträger montiert sind. Sie werden typischerweise bei oben laufenden Laufkatzen verwendet.

Rollen: Bei manchen Ausführungen, insbesondere bei Unterfahrwagen, können anstelle von Rädern auch Rollen zum Einsatz kommen.

Antriebsmechanismus:

Funktion: Liefert Energie für die Bewegung des Wagens entlang des Brückenträgers. Dies kann einen Elektromotor und ein Getriebesystem umfassen.

Typen:

Direktantrieb: Der Motor treibt die Trolley-Räder direkt an.

Zahnradantrieb: Der Motor treibt ein Zahnradsystem an, das wiederum die Trolleyräder antreibt und so eine präzise Bewegungssteuerung ermöglicht.

Hissen:

Funktion: Das Hebezeug ist auf der Laufkatze montiert und für das Heben und Senken der Last zuständig.

Typen:

Elektrisches Hebezeug: Mit Strom betrieben, für Schwerlastanwendungen geeignet.

Manuelles Hebezeug: Wird von Hand betrieben und normalerweise für leichtere Lasten verwendet.

Pneumatischer Hebezug: Angetrieben durch Druckluft, wird in Gefahrenumgebungen verwendet.

Zusammenfassend lässt sich sagen, dass der Laufkatzenmechanismus eines Brückenkrans für die horizontale Bewegung des Hebezeugs entlang des Brückenträgers des Krans verantwortlich ist. Er umfasst den Laufkatzenrahmen, Räder oder Rollen, den Antriebsmechanismus und das Steuersystem. Die ordnungsgemäße Wartung und Bedienung sind für einen reibungslosen und sicheren Kranbetrieb unerlässlich.

6.Kranrad

1. Die Kranräder eines Brückenkrans sind wichtige Komponenten, die es der Kranbrücke ermöglichen, sich horizontal entlang der Laufbahnträger zu bewegen. Sie spielen eine Schlüsselrolle beim Betrieb des Krans, indem sie das Gewicht des Krans und seiner Last tragen und gleichzeitig eine reibungslose und stabile Bewegung gewährleisten.

2.Funktionen von Kranrädern:

Unterstützung: Kranräder tragen das Gewicht der Kranbrücke, des Hebezeugs und der Last und übertragen dieses Gewicht auf die Laufbahnträger.

Bewegung: Sie ermöglichen die horizontale Bewegung des Krans entlang der Laufbahnträger oder Schienen.

Stabilität: Ordnungsgemäß konstruierte und gewartete Räder gewährleisten einen stabilen und reibungslosen Betrieb und minimieren Vibrationen und Verschleiß.

3. Arten von Kranrädern:

Spurkranzräder:

Design: Verfügt über einen Flansch auf einer oder beiden Seiten des Rades, um es auf der Laufbahnschiene auszurichten.

Anwendungen: Wird häufig für obenlaufende Kräne verwendet, bei denen die Räder auf dem oberen Flansch des Laufbahnträgers laufen.

Rillenräder:

Design: Verfügt über eine Nut, die dem Profil der Laufschiene entspricht und so einen reibungslosen und stabilen Betrieb ermöglicht.

Anwendungen: Wird in Kränen verwendet, bei denen die Räder präzise in das Schienenprofil passen müssen.

Räder mit V-Nut:

Design: Verfügt über eine V-förmige Nut, die mit dem V-förmigen Schienenprofil übereinstimmt.

4.Designüberlegungen:

Tragfähigkeit:

Die Räder müssen für die maximale Last des Krans ausgelegt sein, einschließlich des Gewichts der Kranbrücke, des Hebezeugs und der zu hebenden Last.

Materialstärke:

Räder werden typischerweise aus hochfesten Materialien wie Schmiedestahl oder Gusseisen hergestellt, um Haltbarkeit und Verschleißfestigkeit zu gewährleisten.

Ausrichtung:

Die richtige Ausrichtung der Räder mit den Laufbahnbalken oder Schienen ist für einen reibungslosen Betrieb und zur Vermeidung übermäßigen Verschleißes oder Schäden von entscheidender Bedeutung.

5. Zusammenfassend lässt sich sagen, dass die Kranräder eines Brückenkrans für die horizontale Bewegung des Krans entlang der Laufbahnträger unerlässlich sind. Ihre Konstruktion, ihr Material und ihre Wartung sind entscheidend für einen reibungslosen, stabilen und sicheren Kranbetrieb.

7.Kranhaken

1.Der Kranhaken eines Brückenkrans ist ein wichtiges Bauteil zum Heben, Halten und Transportieren von Lasten. Er ist der Verbindungspunkt zwischen dem Hebesystem (Hebezeug) des Krans und der zu handhabenden Last.

2.Funktionen des Kranhakens:

Heben: Die Hauptfunktion des Kranhakens besteht darin, die Last während der Handhabung sicher anzuheben und zu halten.

Sicherung: Der Haken muss sicher an der Last befestigt werden, so dass er während der Bewegung nicht verrutscht oder herunterfällt.

Positionierung: Der Haken ermöglicht eine präzise Positionierung der Last innerhalb des Arbeitsbereichs des Krans.

3. Arten von Kranhaken:

Einzelhaken:

Ausführung: Ein einzelner, einfacher Haken mit einem einzigen Befestigungspunkt. Dies ist der am häufigsten bei Kränen verwendete Hakentyp.

Anwendungen: Geeignet für vielfältige Hebeaufgaben, von leichten bis mittleren Lasten.

Doppelhaken:

Design: Verfügt über zwei Haken, die an einem gemeinsamen Schäkel oder Bolzen montiert sind und so das Heben von Lasten von zwei Punkten aus ermöglichen.

Anwendungen: Nützlich für die Handhabung von Lasten, die Gleichgewicht oder Stabilität erfordern, wie z. B. lange Balken oder sperrige Gegenstände.

Greifhaken:

Ausführung: Ausgestattet mit zusätzlichen Greiffunktionen bzw. Zähnen um die Ladung fester zu sichern.

Anwendungen: Wird oft bei Hebearbeiten verwendet, bei denen zusätzlicher Halt erforderlich ist, beispielsweise bei losen oder unregelmäßig geformten Materialien.

4.Anwendungen:

Fertigung: Zum Heben und Bewegen von Komponenten und Fertigprodukten entlang Produktionslinien.

Lager: Zur Handhabung und Umlagerung gelagerter Waren und Materialien.

Baustellen: Zum Heben schwerer Baumaterialien und Geräte.

Versand und Empfang: Laden und Entladen von Waren und Materialien.

5. Zusammenfassend lässt sich sagen, dass der Kranhaken eines Brückenkrans eine wichtige Komponente ist, die die Verbindung zwischen dem Hebesystem des Krans und der Last herstellt. Seine Konstruktion, sein Typ und seine Wartung sind entscheidend für die Gewährleistung sicherer und effizienter Hebevorgänge.



8.Motor

1. Der Motor eines Brückenkrans ist eine Schlüsselkomponente, die die notwendige Leistung für die verschiedenen Funktionen des Krans bereitstellt, darunter Heben, Senken und horizontale Bewegung. Der Motor wandelt elektrische Energie in mechanische Energie um und treibt die Hebe- und Laufkatzensysteme an.

2.Funktionen des Kranmotors:

Kraftübertragung: Wandelt elektrische Energie in mechanische Leistung um, um den Hebezug zum Heben und Senken von Lasten sowie die Laufkatze und Brücke für horizontale Bewegungen anzutreiben.

Geschwindigkeitskontrolle: Ermöglicht die Kontrolle der Betriebsgeschwindigkeit des Krans und sorgt so für eine präzise Handhabung von Lasten.

Richtungssteuerung: Bietet die Möglichkeit, die Bewegungsrichtung sowohl vertikal (für das Hebezeug) als auch horizontal (für die Laufkatze und die Brücke) zu ändern.

3.Motortypen:

Wechselstrommotoren:

Design: Wechselstrommotoren (AC) werden häufig in Brückenkränen verwendet. Sie sind zuverlässig und bieten eine gute Leistung für den Dauerbetrieb.

Anwendungen: Werden sowohl für Hebe- als auch für Laufkatzensysteme verwendet. Es können Standardkäfigläufermotoren oder modernere Ausführungen wie Synchron- oder Induktionsmotoren sein.

Gleichstrommotoren:

Design: Gleichstrommotoren (DC) werden für Anwendungen verwendet, die eine präzise Drehzahl- und Drehmomentregelung erfordern. Aufgrund der Einführung moderner Wechselstromantriebe sind sie in modernen Kränen weniger verbreitet.

Anwendungen: Wird normalerweise in älteren Kransystemen oder bestimmten Anwendungen verwendet, die eine Feinsteuerung von Geschwindigkeit und Positionierung erfordern.

4.Anwendungen:

Fertigung: Wird in industriellen Umgebungen zum Transport von Materialien entlang Produktionslinien und zwischen Arbeitsstationen verwendet.

Lagerhallen: Zur Handhabung und Positionierung von Waren in Lagerbereichen.

Baustellen: Zum Transport schwerer Materialien und Geräte auf der Baustelle.

Versand und Empfang: Unterstützung beim Be- und Entladen von Waren.

5. Zusammenfassend lässt sich sagen, dass der Motor eines Brückenkrans für den Antrieb der Hebe- und Bewegungssysteme des Krans von entscheidender Bedeutung ist. Er muss sorgfältig ausgewählt und gewartet werden, um einen zuverlässigen und effizienten Betrieb unter Berücksichtigung von Faktoren wie Tragfähigkeit, Geschwindigkeit, Drehmoment und Umgebungsbedingungen zu gewährleisten.

.



9.Ton- und Lichtalarmsystem& Endschalter

Das Ton- und Lichtalarmsystem sowie die Endschalter eines Brückenkrans sind wichtige Sicherheitsmerkmale, die die Betriebssicherheit erhöhen und Unfälle verhindern sollen.

Ton- und Lichtalarmsystem

Zweck:

Um Bedienern und Personal akustische und visuelle Warnungen über den Status des Krans oder mögliche Gefahren zu geben.

Um den Bediener auf Bedingungen aufmerksam zu machen, die ein Sicherheitsrisiko darstellen können, wie z. B. Überlastung oder das Erreichen der Bewegungsgrenzen des Krans.

Komponenten:

Tonalarme:

Funktion: Gibt laute Geräusche aus, um Bediener und in der Nähe befindliches Personal auf mögliche Gefahren oder Betriebsprobleme aufmerksam zu machen.

Typen:

Hupe: Wird häufig für allgemeine Warnsignale verwendet, wie zum Beispiel den Start oder Stopp von Kranarbeiten.

Sirene: Bietet eine dringendere Warnung bei kritischen Zuständen, wie zum Beispiel bei Überlastung oder in Notfallsituationen.

Lichtalarme:

Funktion: Verwenden Sie Blink- oder Dauerlicht, um den Status oder Warnungen des Krans optisch zu signalisieren.

Typen:

Blinklicht: Wird oft verwendet, um anzuzeigen, dass der Kran in Betrieb ist oder ein Warnzustand vorliegt.

Dauerlicht: Wird für kontinuierliche Warnungen verwendet, beispielsweise wenn sich der Kran in einem Gefahren- oder Sperrbereich befindet.

Überlegungen zum Entwurf:

Sichtbarkeit und Hörbarkeit:

Die Ton- und Lichtalarme sollten trotz Umgebungsgeräuschen und Umweltbedingungen im Operationsbereich deutlich sichtbar und hörbar sein.

Die Platzierung der Alarme sollte strategisch erfolgen, um sicherzustellen, dass sie vom Bediener und Personal bemerkt werden.

Integration:

Alarme sollten in das Steuerungssystem des Krans integriert sein, damit sie bei bestimmten Bedingungen, wie z. B. Überlastung oder Erreichen der Fahrgrenzen, automatisch aktiviert werden.

Haltbarkeit:

Alarme müssen so konzipiert sein, dass sie den Betriebsumgebungen standhalten, einschließlich Staub, Feuchtigkeit und extremen Temperaturen.

Wartung:

Um die ordnungsgemäße Funktion der Alarme sicherzustellen und fehlerhafte Komponenten auszutauschen, sind regelmäßige Kontrollen und Wartungsarbeiten erforderlich.

Endschalter

Zweck:

Um zu verhindern, dass der Kran seine vorgesehenen Betriebsgrenzen überschreitet und um sowohl den Kran als auch seine Umgebung vor Schäden zu schützen.

Ermöglicht eine automatische Steuerung durch Anhalten oder Anpassen der Kranbewegung, wenn bestimmte Bedingungen erfüllt sind.

Arten von Endschaltern:

Hubwerk-Endschalter:

Funktion: Verhindert, dass das Hebezeug die Last über seine Maximal- oder Minimalgrenzen hinaus anhebt oder absenkt.

Konstruktion: Normalerweise am oberen und unteren Ende des Hubwegs installiert, um den Hubmotor anzuhalten, wenn diese Grenzen erreicht werden.

Fahrendschalter:

Funktion: Steuerung der horizontalen Bewegung der Kranbrücke und der Laufkatze, um sicherzustellen, dass der Kran nicht über die Enden der Laufbahn oder der Fahrschienen hinausfährt.

Design: Normalerweise an den Enden der Laufbahn oder Schiene angebracht und durch die Bewegung des Krans aktiviert, um die Bewegung zu stoppen oder umzukehren.

Sicherheitsendschalter:

Funktion: Sorgt für zusätzliche Sicherheit, indem der Kran oder bestimmte Funktionen bei anormalen Bedingungen oder Systemfehlern gestoppt werden.

Design: Kann je nach Sicherheitsanforderungen und Betriebsbedarf an verschiedenen Standorten installiert werden.

Überlegungen zum Entwurf:

Genauigkeit:

Endschalter müssen genau kalibriert sein, um sicherzustellen, dass sie an den richtigen Positionen aktiviert werden und ein Überfahren oder unbeabsichtigte Bewegungen verhindert werden.

Zuverlässigkeit:

Schalter sollten zuverlässig und robust sein, um unter den Betriebsbedingungen des Krans, einschließlich Vibrationen und Umweltfaktoren, ordnungsgemäß zu funktionieren.

Verstellbarkeit:

Viele Endschalter sind einstellbar, um unterschiedliche Krankonfigurationen und Betriebsanforderungen zu erfüllen.

Integration:

Endschalter sollten in das Steuerungssystem des Krans integriert sein, um ein automatisches Anhalten oder Anpassen zu ermöglichen und bei Bedarf Alarmsysteme auszulösen.

Wartung:

Um die ordnungsgemäße Funktion der Endschalter sicherzustellen und etwaigen Verschleiß oder Fehlfunktionen zu beheben, sind regelmäßige Inspektionen und Wartungen unabdingbar.

Anwendungen:

Herstellung und Lagerhaltung: Gewährleistung des sicheren Betriebs von Kränen während der Materialhandhabung und -lagerung.

Baustellen: Um zu verhindern, dass Kräne ihre Betriebsgrenzen überschreiten, und um ein sicheres Heben und Positionieren von Baumaterialien zu gewährleisten.

Versand und Empfang: Verwaltung der sicheren Bewegung von Waren und Ausrüstung während Be- und Entladevorgängen.

3. Zusammenfassend lässt sich sagen, dass das akustische und optische Alarmsystem sowie die Endschalter wichtige Sicherheitsmerkmale eines Brückenkrans sind. Sie arbeiten zusammen, um einen sicheren Betrieb zu gewährleisten, indem sie Warnungen ausgeben und die Bewegung des Krans automatisch steuern, um Unfälle und Geräteschäden zu verhindern. Regelmäßige Wartung und ordnungsgemäße Integration in die Steuerungssysteme des Krans sind für ihren effektiven Betrieb unerlässlich.

10.Sicherheitseinrichtungen

1. Überlastschutz

Zweck: Verhindern, dass der Kran Lasten hebt, die seine Nennkapazität überschreiten, da dies zu strukturellen Schäden oder Ausfällen führen könnte.

Komponenten:

Überlastsensor: Misst das Lastgewicht und sendet Signale an das Steuerungssystem des Krans.

Sicherheitsvorrichtung: Stoppt automatisch das Anheben oder Absenken der Last durch den Kran, wenn das Gewicht den eingestellten Grenzwert überschreitet.

Überlegungen zum Entwurf:

Kalibrierung zur Gewährleistung einer genauen Lastmessung.

Regelmäßige Tests zur Überprüfung der Funktionalität.

2. Endschalter

Zweck: Verhindern, dass sich der Kran über seine vorgesehenen Betriebsgrenzen hinaus bewegt, und so sowohl den Kran als auch seine Umgebung schützen.

Typen:

Hubwerk-Endschalter: Stoppen das Hubwerk, wenn es seine maximale oder minimale Fahrgrenze erreicht.

Fahrendschalter: Steuern die horizontale Bewegung der Kranbrücke und der Laufkatze und verhindern ein Überfahren.

Überlegungen zum Entwurf:

Genaue Kalibrierung für ordnungsgemäße Aktivierung.

Robuste Konstruktion, um Betriebsbedingungen standzuhalten.

3. Not-Aus-Taste

Zweck: Bietet eine schnelle Möglichkeit, im Notfall sämtliche Kranvorgänge zu stoppen.

Komponenten:

Schaltfläche: Normalerweise rot und an leicht zugänglichen Stellen zu finden.

Steuerungssystemintegration: Stoppt die Bewegungen des Krans und aktiviert Alarme.

Überlegungen zum Entwurf:

Leicht erreichbar und deutlich gekennzeichnet.

Regelmäßige Tests zur Sicherstellung der Funktionalität.

4. Sicherheitsriegel

Zweck: Verhindern, dass die Last unbeabsichtigt vom Kranhaken rutscht.

Komponenten:

Verriegelungsmechanismus: Wird am Haken befestigt, um die Öffnung abzudecken und die Ladung zu sichern.

Typen:

Manuelle Verriegelung: Zum Öffnen oder Schließen ist eine manuelle Bedienung erforderlich.

Automatische Verriegelung: Automatisches Ein- oder Auskuppeln je nach Lastbewegung.

Überlegungen zum Entwurf:

Zuverlässiger Betrieb unter Last.

Regelmäßige Überprüfung um einwandfreie Funktion sicherzustellen.

5. Ton- und Lichtalarme

Zweck: Bediener und in der Nähe befindliches Personal auf mögliche Gefahren oder den Betriebszustand aufmerksam machen.

Komponenten:

Akustische Alarme: Hupen oder Sirenen, die laute Geräusche als Warnsignale abgeben.

Lichtalarme: Blinkendes oder Dauerlicht zur optischen Anzeige von Warnzuständen.

Überlegungen zum Entwurf:

Sichtbarkeit und Hörbarkeit im Betriebsumfeld.

Integration mit der Kransteuerung zur automatischen Aktivierung.

11.Steuermodus

1. Pendelsteuerung

Beschreibung:

Bei der Pendelsteuerung handelt es sich um ein Handgerät mit einem Kabel, das mit dem Steuersystem des Krans verbunden ist. Der Bediener verwendet dieses Gerät, um die Bewegungen des Krans zu steuern.

Komponenten:

Hängestation: Eine Steuerbox mit Tasten oder Joysticks zur Bedienung des Krans.

Verkabelung: Verbindet das Bediengerät mit der Kransteuerung.

Vorteile:

Mobilität des Bedieners: Ermöglicht dem Bediener, sich in sicherer Entfernung von der Last des Krans zu positionieren.

Direkte Steuerung: Bietet sofortiges Feedback und Kontrolle über Kranbewegungen.

Nachteile:

Begrenzte Reichweite: Der Bediener ist durch die Länge des Kabels eingeschränkt.

Mögliche Kabelschäden: Kabel können mit der Zeit verschleißen oder beschädigt werden.

2. Funkfernbedienung

Beschreibung:

Bei der Funkfernsteuerung wird eine drahtlose Technologie zur Steuerung des Krans aus der Ferne verwendet, sodass sich der Bediener frei im Einsatzbereich des Krans bewegen kann.

Komponenten:

Funksender: Handgerät mit Bedienelementen zur Bedienung des Krans.

Funkempfänger: Wird am Kran montiert, um Signale vom Sender zu empfangen.

Vorteile:

Freiheit für den Bediener: Ermöglicht dem Bediener, sich an einer beliebigen Stelle im Betriebsbereich des Krans zu positionieren.

Verbesserte Sicherheit: Ermöglicht dem Bediener, potenziellen Gefahren aus dem Weg zu gehen.

Nachteile:

Signalstörungen: Kann durch Störungen oder Signalverlust beeinträchtigt werden.

Batterielebensdauer: Erfordert regelmäßiges Aufladen oder Ersetzen der Batterien.

3. Kabinensteuerung

Beschreibung:

Bei der Kabinensteuerung handelt es sich um eine geschlossene Bedienerkabine, die auf der Kranbrücke montiert ist. Der Bediener sitzt in der Kabine und steuert die Bewegungen des Krans.

Komponenten:

Fahrerkabine: Ausgestattet mit Bedienelementen, Instrumenten und einem Sichtfenster.

Bedienfeld: Enthält Joysticks, Tasten und andere Bedienelemente zur Bedienung des Krans.

Vorteile:

Umfassende Steuerung: Bietet Zugriff auf alle Kransteuerungen an einem Ort.

Wetterschutz: Die Kabine schützt den Bediener vor Witterungseinflüssen.

Nachteile:

Eingeschränkte Mobilität: Der Bediener ist auf die Kabine beschränkt.

Höhere Kosten: Die Installation und Wartung der Kabine kann teurer sein.

4. Automatische oder halbautomatische Steuerung

Beschreibung:

Automatische oder halbautomatische Steuerungssysteme automatisieren bestimmte Kranfunktionen entweder teilweise oder vollständig, basierend auf voreingestellten Programmen oder Sensoren.

Komponenten:

Speicherprogrammierbare Steuerung (SPS): Verwaltet automatisierte Funktionen und Sequenzen.

Sensoren und Kameras: Liefern Daten für automatisierte Vorgänge und Anpassungen.

Vorteile:

Erhöhte Präzision: Automatisiert sich wiederholende Aufgaben und verbessert die Genauigkeit.

Geringere Ermüdung des Bedieners: Minimiert den Bedarf an ständiger manueller Steuerung.

Nachteile:

Komplexität: Erfordert fortgeschrittene Programmierung und Wartung.

Mögliche Systemfehler: Automatisierte Systeme können ausfallen oder eine Neukalibrierung erfordern.



12.Skizze







1. Hohe Tragfähigkeit

Beschreibung: Brückenkräne können schwere Lasten heben, deren Kapazität oft die anderer Krantypen übersteigt.

Vorteil: Geeignet für die Handhabung großer, schwerer und sperriger Gegenstände, die in der Fertigung, im Bauwesen und in der Lagerhaltung häufig vorkommen.

2. Effiziente Raumnutzung

Beschreibung: Diese Kräne werden oben auf der Gebäudestruktur oder dem Schienensystem betrieben und schaffen so Bodenfläche.

Vorteil: Maximiert den verfügbaren Arbeits- und Lagerbereich und ermöglicht so eine effizientere Nutzung der Einrichtung.

3. Vielseitige Bewegung

Beschreibung: Brückenkrane können sich sowohl horizontal (entlang der Laufbahn) als auch vertikal (entlang des Hebezeugs) bewegen.

Vorteil: Bietet Flexibilität bei der Positionierung und Handhabung der Last und erleichtert so das Manövrieren von Lasten in einem großen Bereich.

4. Verbesserte Sicherheit

Beschreibung: Funktionen wie Endschalter, Überlastschutz und Sicherheitsalarme erhöhen die Betriebssicherheit.

Vorteil: Reduziert das Risiko von Unfällen, Geräteschäden und Verletzungen des Bedieners und trägt zu einer sichereren Arbeitsumgebung bei.

5. Präzision und Kontrolle

Beschreibung: Fortschrittliche Steuerungssysteme, darunter Anhänger-, Funkfernbedienungs- und automatische Steuerungen, ermöglichen eine präzise Handhabung von Lasten.

Vorteil: Ermöglicht die genaue Positionierung und Bewegung von Lasten, was für Aufgaben, die eine hohe Präzision erfordern, entscheidend ist.

6. Haltbarkeit und Zuverlässigkeit

Beschreibung: Brückenkräne sind für den Schwerlastbetrieb ausgelegt und werden aus robusten Materialien und Komponenten gebaut.

Vorteil: Bietet langfristige Zuverlässigkeit und minimale Ausfallzeiten, wodurch die Wartungskosten gesenkt und die Produktivität gesteigert werden.





1. Herstellung

Fließbänder: Werden zum Transport schwerer Teile und Komponenten entlang von Fließbändern verwendet und unterstützen die Herstellung und Montage von Maschinen und Produkten.

Maschinenwerkstätten: Erleichtert die Bewegung schwerer Maschinen, Teile und Rohstoffe innerhalb einer Maschinenwerkstattumgebung.

2. Lagerung und Vertrieb

Lagerhandhabung: Bewegt Waren und Materialien innerhalb von Lagern, einschließlich des Stapelns und Abrufens von Artikeln aus hohen Regalen.

Auftragsabwicklung: Hilft bei der Kommissionierung und Platzierung von Artikeln für den Versand und Empfang und verbessert so die Effizienz der Auftragsabwicklung.

3. Konstruktion

Materialhandhabung: Wird zum Heben und Transportieren von Baumaterialien wie Stahlträgern, Betonplatten und Baugeräten auf Baustellen verwendet.

Errichtung von Bauwerken: Hilft beim Zusammenbau und der Errichtung großer Bauwerke und Bauteile, darunter Brücken und Gebäude.

4. Stahlwerke und Gießereien

Stahlhandhabung: Transportiert schwere Stahlknüppel, Barren und Spulen durch das gesamte Werk, vom Ofen zum Walzwerk.

Gießereivorgänge: Hilft bei der Handhabung und dem Transport von geschmolzenem Metall und Gussteilen während des Herstellungsprozesses.

5. Werften

Schiffsbau: Wird zum Anheben und Positionieren großer Schiffskomponenten wie Rumpfsektionen und Motoren beim Bau und bei der Reparatur von Schiffen verwendet.

Be- und Entladen: Erleichtert das Be- und Entladen schwerer Fracht und Ausrüstung von Schiffen.

6. Automobilindustrie

Fahrzeugmontage: Bewegt Teile und Komponenten während der Fahrzeugmontage, einschließlich Motoren, Fahrgestellen und Karosserieteilen.

Wartung und Reparatur: Hilft bei der Wartung und Reparatur von Fließbändern und Maschinen in der Automobilindustrie.





Materialprüfung

Qualitätskontrolle: Die gekauften Rohstoffe werden einer strengen Qualitätskontrolle unterzogen, um sicherzustellen, dass sie den Designanforderungen und nationalen Standards entsprechen.

Materiallagerung: Qualifizierte Materialien werden entsprechend der Klassifizierung gelagert, um Korrosion oder Beschädigung zu verhindern.

Schneiden und Formen

Stahlschneiden: Verwenden Sie Plasmaschneiden, Laserschneiden oder Brennschneiden und andere Technologien, um den Stahl entsprechend der Größe der Konstruktionszeichnung zu schneiden.

Formgebungsverfahren: Formen Sie die Stahlplatte durch Biegen, Walzen, Schweißen und andere Verfahren, um den Hauptträger, den Endträger und andere Strukturteile herzustellen.

Schweißen

Komponentenschweißen: Die geschnittenen und geformten Stahlteile werden in die Hauptstrukturen wie Hauptträger, Endträger und Laufkatze eingeschweißt. Der Schweißprozess muss streng kontrolliert werden, um die strukturelle Festigkeit und Schweißqualität sicherzustellen.

Schweißnahtprüfung: Verwenden Sie zerstörungsfreie Prüftechnologien (wie Ultraschallprüfungen, Röntgenprüfungen), um die Schweißnähte zu prüfen und sicherzustellen, dass keine Risse oder andere Defekte vorhanden sind.

Bearbeitung

Präzisionsbearbeitung: Die Schlüsselkomponenten des Krans wie Radsätze, Lagersitze, Riemenscheiben usw. werden einer Präzisionsbearbeitung unterzogen, um ihre Maßgenauigkeit und Oberflächenqualität sicherzustellen.

Montage der gesamten Maschine

Gesamtmontage: Auf Basis der Vormontage erfolgt die Gesamtmontage des Krans inklusive der Endmontage von Hauptträger, Endträger, Hebemechanismus, Laufmechanismus etc.

Inbetriebnahme und Prüfung

Unter dynamischen Bedingungen wird die Betriebsleistung des Krans getestet, einschließlich der Prüfung von Hebe-, Geh-, Lenk- und anderen Funktionen. Die Gesamtgröße des montierten Brückenkrans wird überprüft, um sicherzustellen, dass alle Abmessungen den Konstruktionsanforderungen entsprechen.

Sprüh- und Korrosionsschutzbehandlung

Oberflächenbehandlung Rostentfernung: Rostentfernung auf der Oberfläche des Krans, gängige Methoden sind Sandstrahlen, Beizen usw. Grundierung: Sprühen Sie Korrosionsschutzgrundierung auf die behandelte Oberfläche, um Metalloxidation und Korrosion zu verhindern. Decklackierung Farbspritzen: Sprühen Sie Decklack gemäß Kundenanforderungen oder Industriestandards, um dem Kran eine schützende und dekorative Wirkung zu verleihen. Markierung: Markieren Sie nach dem Sprühen die Identifikationsinformationen des Krans gemäß den Spezifikationen, z. B. Modell, Nennlast usw.

Fabrik und Installation

Verpackung und Transport

Verpackungsschutz: Verpacken Sie die Hauptkomponenten des Krans schützend, um Schäden während des Transports zu vermeiden. Transportvereinbarung: Wählen Sie je nach Gerätegröße und Transportbedingungen eine geeignete Transportmethode aus, um den Kran zum Standort des Kunden zu transportieren.

Abnahme und Lieferung

Kundenakzeptanz

Abnahme vor Ort: Der Kunde führt eine Abnahme des Krans vor Ort gemäß den Vertragsanforderungen und technischen Spezifikationen durch, um die Leistung und Qualität der Ausrüstung zu überprüfen.

Problembehebung: Wenn Probleme festgestellt werden, muss der Hersteller diese rechtzeitig beheben, um sicherzustellen, dass die Ausrüstung die Anforderungen des Kunden vollständig erfüllt. Lieferung und Verwendung Schulung zur Bedienung: Der Hersteller schult in der Regel die Bediener des Kunden, um sicherzustellen, dass sie den Kran richtig und sicher bedienen können.







Materialprüfung

Qualitätskontrolle: Die gekauften Rohstoffe werden einer strengen Qualitätskontrolle unterzogen, um sicherzustellen, dass sie den Designanforderungen und nationalen Standards entsprechen.

Materiallagerung: Qualifizierte Materialien werden entsprechend der Klassifizierung gelagert, um Korrosion oder Beschädigung zu verhindern.

Schneiden und Formen

Stahlschneiden: Verwenden Sie Plasmaschneiden, Laserschneiden oder Brennschneiden und andere Technologien, um den Stahl entsprechend der Größe der Konstruktionszeichnung zu schneiden.

Formgebungsverfahren: Formen Sie die Stahlplatte durch Biegen, Walzen, Schweißen und andere Verfahren, um den Hauptträger, den Endträger und andere Strukturteile herzustellen.

Schweißen

Komponentenschweißen: Die geschnittenen und geformten Stahlteile werden in die Hauptstrukturen wie Hauptträger, Endträger und Laufkatze eingeschweißt. Der Schweißprozess muss streng kontrolliert werden, um die strukturelle Festigkeit und Schweißqualität sicherzustellen.

Schweißnahtprüfung: Verwenden Sie zerstörungsfreie Prüftechnologien (wie Ultraschallprüfungen, Röntgenprüfungen), um die Schweißnähte zu prüfen und sicherzustellen, dass keine Risse oder andere Defekte vorhanden sind.

Bearbeitung

Präzisionsbearbeitung: Die Schlüsselkomponenten des Krans wie Radsätze, Lagersitze, Riemenscheiben usw. werden einer Präzisionsbearbeitung unterzogen, um ihre Maßgenauigkeit und Oberflächenqualität sicherzustellen.

Montage der gesamten Maschine

Gesamtmontage: Auf Basis der Vormontage erfolgt die Gesamtmontage des Krans inklusive der Endmontage von Hauptträger, Endträger, Hebemechanismus, Laufmechanismus etc.

Inbetriebnahme und Prüfung

Unter dynamischen Bedingungen wird die Betriebsleistung des Krans getestet, einschließlich der Prüfung von Hebe-, Geh-, Lenk- und anderen Funktionen. Die Gesamtgröße des montierten Brückenkrans wird überprüft, um sicherzustellen, dass alle Abmessungen den Konstruktionsanforderungen entsprechen.

Sprüh- und Korrosionsschutzbehandlung

Oberflächenbehandlung Rostentfernung: Rostentfernung auf der Oberfläche des Krans, gängige Methoden sind Sandstrahlen, Beizen usw. Grundierung: Sprühen Sie Korrosionsschutzgrundierung auf die behandelte Oberfläche, um Metalloxidation und Korrosion zu verhindern. Decklackierung Farbspritzen: Sprühen Sie Decklack gemäß Kundenanforderungen oder Industriestandards, um dem Kran eine schützende und dekorative Wirkung zu verleihen. Markierung: Markieren Sie nach dem Sprühen die Identifikationsinformationen des Krans gemäß den Spezifikationen, z. B. Modell, Nennlast usw.

Fabrik und Installation

Verpackung und Transport

Verpackungsschutz: Verpacken Sie die Hauptkomponenten des Krans schützend, um Schäden während des Transports zu vermeiden. Transportvereinbarung: Wählen Sie je nach Gerätegröße und Transportbedingungen eine geeignete Transportmethode aus, um den Kran zum Standort des Kunden zu transportieren.

Abnahme und Lieferung

Kundenakzeptanz

Abnahme vor Ort: Der Kunde führt eine Abnahme des Krans vor Ort gemäß den Vertragsanforderungen und technischen Spezifikationen durch, um die Leistung und Qualität der Ausrüstung zu überprüfen.

Problembehebung: Wenn Probleme festgestellt werden, muss der Hersteller diese rechtzeitig beheben, um sicherzustellen, dass die Ausrüstung die Anforderungen des Kunden vollständig erfüllt. Lieferung und Verwendung Schulung zur Bedienung: Der Hersteller schult in der Regel die Bediener des Kunden, um sicherzustellen, dass sie den Kran richtig und sicher bedienen können.

Beliebte label: Brückenkran, China Brückenkran Hersteller, Lieferanten, Fabrik
