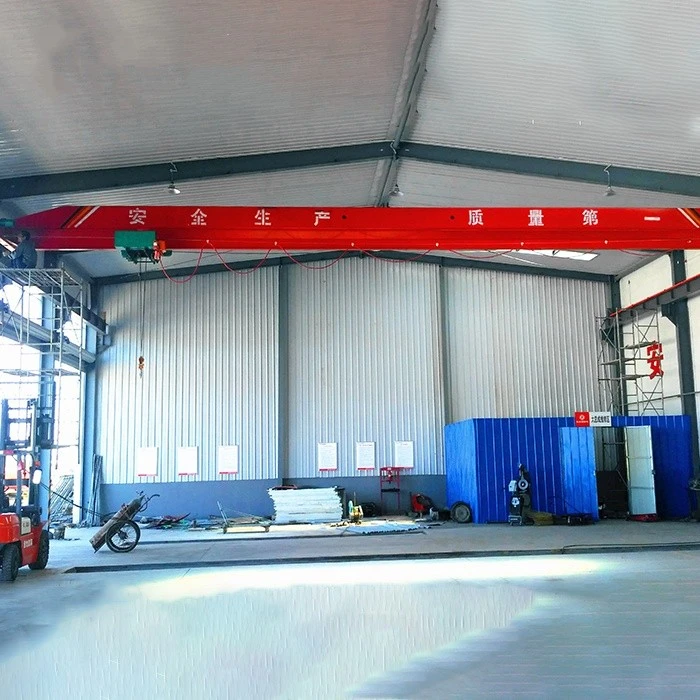

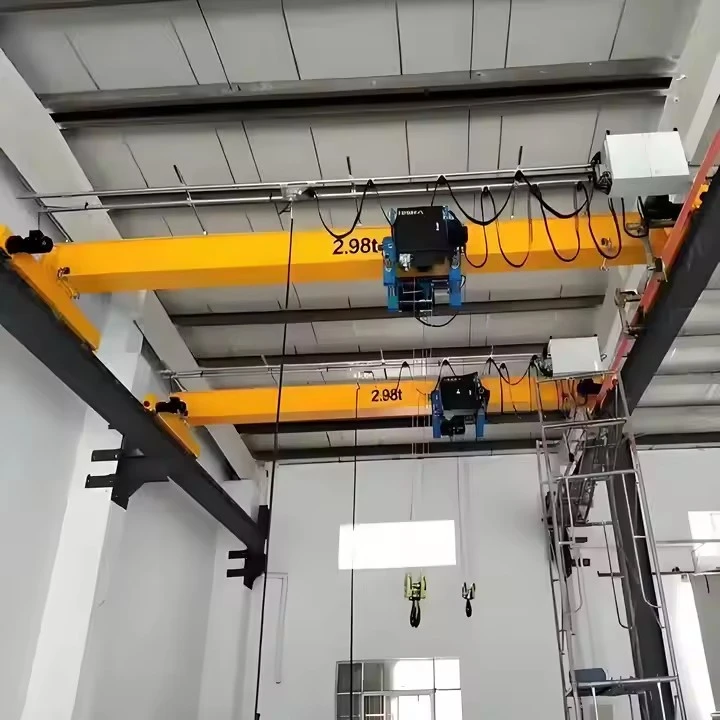

Einträger-Laufkran Typ Ld

DerEinträger-Laufkran Typ LDbesteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um Lasten effizient zu heben, zu bewegen und abzusenken. Hier finden Sie eine Übersicht über dieHauptkomponentendieses Krantyps:

1. Träger (Hauptträger):

Beschreibung: Der Träger ist der horizontale Träger, der die Hauptstruktur des Krans bildet. Es besteht normalerweise ausStahlfür Stärke und Haltbarkeit.

Funktion: Es trägt das Hebezeug und verbindet die Endwagen. Es bildet den Hauptrahmen zum Heben der Last.

2. Endwagen (Endwagen):

Beschreibung: An beiden Enden des Trägers sind Endwagen (auch Endwagen genannt) montiert. Sie sind mit Rädern oder Rollen ausgestattet.

Funktion: Die Endwagen ermöglichen das Fahren des Krans entlang der Gleise oder Schienen. Sie werden von Motoren angetrieben, die den gesamten Kran entlang der Rollbahn bewegen.

3. Hoist (Hebemechanismus):

Beschreibung: Das Hebezeug ist die Komponente, die für das Heben und Senken der Last verantwortlich ist. Es umfasst typischerweise eine Trommel oder Kette, die sich vertikal bewegt und von einem Elektromotor angetrieben wird.

Komponenten von Hoist:

Hubmotor: Stellt die Kraft zum Heben und Senken bereit.

Rolle oder Trommel: Hält das Seil oder Kabel, das die Last hebt und senkt.

Wagen: Bewegt sich entlang des Trägers und trägt das Hebezeug über die gesamte Länge des Krans.

Funktion: Das Hebezeug ist dafür verantwortlich, die Last nach oben und unten zu heben und die Last horizontal entlang des Trägers zu bewegen.

4. Wagen:

Beschreibung: Die Laufkatze ist am Träger montiert und hält das Hebezeug. Es bewegt sich horizontal entlang des Trägers.

Funktion: Mit der Laufkatze kann das Hebezeug über die gesamte Länge des Krans fahren, um die Last im Arbeitsbereich anzuheben, zu bewegen und zu positionieren.

5. Landebahn (Schienen):

Beschreibung: Die Landebahn besteht aus Schienen oder Gleisen, die an der Decke oder am Boden installiert werden. Es ist der Weg, auf dem die End-Lkw fahren.

Funktion: Die Laufbahn unterstützt die Bewegung des gesamten Krans über einen bestimmten Bereich und ermöglicht so das Zurücklegen einer großen horizontalen Distanz.

6. Kranführerkabine oder Bedienfeld:

Beschreibung: In der Fahrerkabine oder dem Bedienfeld steuert der Kranführer die Bewegung des Krans. Bei einigen Konstruktionen kann der Bediener in einer Kabine sitzen, während bei anderen das Bedienfeld extern angebracht ist.

Funktion: Der Bediener verwendet die Bedienelemente, um den Kran zu bewegen, das Hebezeug anzuheben und abzusenken und die erforderlichen Vorgänge zum Heben und Positionieren der Last durchzuführen.

7. Elektromotor:

Beschreibung: Der Elektromotor treibt das Hebezeug, die Laufkatze und die Endwagen an. Es ist mit den verschiedenen Teilen des Krans verbunden, um Bewegung zu ermöglichen.

Funktion: Der Motor liefert die mechanische Energie, die zum Bewegen des Krans und zum Ausführen von Hebevorgängen erforderlich ist. Es treibt die Bewegung der Endwagen und der Laufkatze sowie des Hebezeugs an.

8. Brücke:

Beschreibung: Mit der Brücke ist die gesamte Krankonstruktion gemeint, die sich über die Landebahn erstreckt. Es umfasst den Träger und die Endwagen.

Funktion: Die Brücke trägt die Laufkatze und das Hebezeug und ermöglicht ihnen, sich über die gesamte Spannweite des Kranbetriebsbereichs zu bewegen.

9. Endschalter:

Beschreibung: Endschalter sind Sicherheitsvorrichtungen, die am Kran installiert sind, um ein Überfahren der Laufkatze oder des Hebezeugs zu verhindern.

Funktion: Diese Schalter stellen sicher, dass der Kran die Grenzen seiner Fahrgrenzen nicht überschreitet. Sie helfen, mechanische Schäden oder Unfälle zu vermeiden, indem sie den Kran stoppen, wenn er das Ende seines Verfahrweges erreicht.

10. Steuerungssystem (elektrisches Bedienfeld):

Beschreibung: Das Steuerungssystem umfasst die elektrische Verkabelung, Schalter und Bedienfelder, die es dem Kranführer ermöglichen, die Bewegung des Krans zu steuern. Es ist normalerweise in ein integriertspeicherprogrammierbare Steuerung (SPS)für eine einfache Bedienung.

Funktion: Das Steuerungssystem ermöglicht es dem Bediener, die Geschwindigkeit, Richtung und Bewegung des Krans zu steuern. Es umfasst Funktionen wie Start-, Stopp-, Hebe- und Laufkatzenbewegungssteuerungen.

11. Bremsen:

Beschreibung: Der Kran ist mit Bremsen zum Anhalten der Laufkatze, des Hebezeugs oder der Endwagen ausgestattet.

Funktion: Bremsen sind unerlässlich, um die Bewegung des Krans zu kontrollieren und sicherzustellen, dass er bei Bedarf an Ort und Stelle bleibt. Die Bremsen dienen sowohl zum Anhalten des Krans als auch zum Halten der Last in Position.

.

12. Haken oder Hebevorrichtungen:

Beschreibung: Der Haken ist die letzte Komponente, mit der der Kran tatsächlich mit der Last verbunden wird. Abhängig von der Art der anzuhebenden Last können auch Hebemittel wie Schlingen oder Klammern verwendet werden.

Funktion: Der Haken oder die Hebevorrichtung dient zum sicheren Halten der Last beim Anheben oder Bewegen.

13. Puffer (Stoßdämpfer):

Beschreibung: Puffer sind stoßdämpfende Komponenten, die an den Enden des Kranfahrwegs angebracht sind.

Funktion: Sie verhindern plötzliche Stöße und Stöße, wenn die Endfahrzeuge das Ende ihrer Fahrt erreichen, sorgen für einen reibungsloseren Betrieb und reduzieren den Verschleiß.

Zusammenfassung der Hauptkomponenten eines Einträgerkrans:

Träger (Hauptträger)

End-Trucks

Hoist (Hebemechanismus)

Wagen

Landebahn (Schienen)

Steuerungssystem (Bedienerkabine oder Bedienfeld)

Elektromotor

Brücke (Kranrahmen)

Endschalter

Bremsen

Haken oder Hebevorrichtungen

Puffer (Stoßdämpfer)

Diese Komponenten arbeiten zusammen, um das zu erreichenEinträger-Laufkran Typ LDein effizientes und zuverlässiges Werkzeug zum Heben und Bewegen von Lasten in industriellen Umgebungen. Lassen Sie mich wissen, wenn Sie weitere Einzelheiten zur Funktionsweise oder Wartung dieser Teile wünschen!

Skizzieren

Haupttechnisch

Vorteile des Einträger-Laufkrans vom Typ LD:

1.Kosten-Effektiv:

Niedrigere Anschaffungskosten: Im Vergleich zu Zweiträgerkranen ist die Einträgerkonstruktion einfacher und kostengünstiger in der Herstellung und Installation. Dies macht es zu einer idealen Option für Unternehmen mit einem begrenzten Budget oder solche, die grundlegende Hebefunktionen benötigen.

Reduzierte Wartungskosten: Mit weniger Komponenten sind die Wartungs- und Instandhaltungskosten eines Einträgerkrans im Allgemeinen niedriger.

2. Kompaktes Design:

Die Einträgerkonstruktion nimmt weniger Platz ein als ein Zweiträgerkran, was in Umgebungen mit begrenztem Platzangebot von Vorteil ist.

Sein leichtes Design erleichtert auch die Installation in kleineren oder beengten Bereichen, wie Werkstätten oder kleinen Lagerhallen.

3. Effizient für leichtes bis mittleres Heben:

Krane vom Typ LD eignen sich perfekt fürleichtes bis mittelschweres Heben-, typischerweise mit Lasten von1 bis 20 Tonnen. Dadurch sind sie für die meisten allgemeinen Hebeaufgaben in diesen Gewichtsbereichen geeignet.

4. Einfache Bedienung:

Benutzerfreundliche-Steuerelemente: Diese Krane sind mit einfachen Bedienelementen relativ einfach zu bedienen, was für Kranführer weniger Schulungszeit bedeutet.

Das einfache Design ermöglicht eine einfache Steuerung der Hebe- und Fahrfunktionen.

5. Schnellere Installation:

Aufgrund des einfacheren Aufbaus ist die Installationszeit im Vergleich zu komplexeren Kransystemen kürzer. Dies kann besonders wichtig für Branchen sein, die schnelle Durchlaufzeiten benötigen.

6.Hohe Sicherheitsstandards:

Trotz des einfacheren Designs sind LD-Krane immer noch mit den notwendigen Sicherheitsfunktionen ausgestattet, zEndschalter, Bremsen, UndPuffer. Diese gewährleisten einen sicheren Betrieb und verhindern Unfälle.

Der Betrieb der meisten LD-Krane mit niedriger-Geschwindigkeit trägt ebenfalls zu einer sichereren Bewegung bei.

7. Geringerer Energieverbrauch:

Durch die leichtere Bauweise und die weniger komplexen beweglichen Teile können LD-Krane im Vergleich zu Zweiträgerkranen weniger Energie verbrauchen, was sie energieeffizienter macht.

8.Flexibilität in Anwendungen:

LD-Krane sindvielseitigund kann in verschiedenen Branchen mit unterschiedlichen Anforderungen eingesetzt werden und bietet eine zuverlässige Hebelösung für ein breites Aufgabenspektrum.

Anwendungen des Einträger-Laufkrans vom Typ LD:

1.Produktions- und Industrieanlagen:

Montagelinien: LD-Krane werden häufig zum Transport von Materialien und Produkten entlang von Montagelinien eingesetzt, wo eine moderate Tragfähigkeit ausreicht.

Maschinenhandling: Für den Umgang mit Maschinenteilen und Geräten innerhalb der Produktionsanlage.

2.Lager:

In Lagerhäusern, woleichte bis mittelschwere GüterLD-Krane werden üblicherweise zum Heben von Paletten, Containern oder Lagerbeständen von einem Bereich in einen anderen eingesetzt, wenn sie bewegt werden müssen.

3. Wartungs- und Reparaturarbeiten:

Diese Kräne sind ideal fürWartungsarbeitenB. das Heben und Bewegen schwerer Maschinenteile zur Reparatur oder zum Austausch.

4.Baustellen:

Leichtbaumaterialien: Auf Baustellen, die mäßige Hubkapazitäten erfordern, können LD-Krane Materialien wie Stahlträger, Betonblöcke und andere mittelschwere Komponenten transportieren.

Sie werden häufig verwendetWerkstättenauf Baustellen zur Montage oder Vorbereitung von Bauteilen für größere Bauwerke.

5. Stahlwerke:

InStahlherstellungFür den Umschlag werden LD-Krane eingesetztMetallschrott, Stahlplattenund andere Materialien, die nicht zu schwer für die Tragfähigkeit des Krans sind.

6.Schifffahrt und Häfen:

In Häfen und Docks können diese Kräne bewegt werdenBehälteroderleichte Ladungquer über den Be- und Entladebereich, oft für kleinere Schiffe genutzt.

7. Papierfabriken:

InPapierproduktionsanlagenLD-Krane können zum Umschlag von Papierrollen und anderen Materialien wie Zellstoff eingesetzt werden.

8.Kleine Fabriken und Werkstätten:

Viele kleine Unternehmen und Werkstätten nutzen diese Kräne zum HebenAusrüstung, Werkzeuge, UndRohstoffeinnerhalb der Werkstatt. Ihr kompaktes Design und ihre Einfachheit machen sie ideal für solche Räume.

9. Automobilindustrie:

Montage und Fertigung: In der Automobilindustrie werden LD-Krane zum Bewegen von Autoteilen oder Materialien auf der Produktionslinie, beispielsweise zum Heben, eingesetztMotoren, Chassis, oderKarosserieteile.

10.Materialhandhabung:

Lagerbereiche: In industriellen Umgebungen, in denen Materialien wie zStahlstangen, Holzbalken, oderPlastikfoliengelagert werden, können LD-Kräne dabei helfen, sie leicht zu bewegen.

Sie sind es gewohntstapeln, verschieben und organisierenMaterialien innerhalb einer Anlage, insbesondere in Bereichen, die keine hohe Hebekapazität benötigen.

DerProduktionsprozesseinesEinträger-Laufkran Typ LDumfasst mehrere Schlüsselphasen, vom Design und der Materialauswahl bis hin zur Herstellung, Montage und Prüfung. Hier finden Sie eine Übersicht über die Schritte zur Herstellung eines Einträgerkrans:

1. Design und Technik:

Erstes Konzept: Der Designprozess beginnt mit dem Verständnis der spezifischen Anforderungen des Kunden oder der beabsichtigten Anwendung. Dazu gehört dieBelastbarkeit, Spanne, Hubhöhe, Geschwindigkeitund alle anderen spezifischen Merkmale (z. B. Motortypen, Steuerungssystem).

Strukturelles Design: Ingenieure entwerfen die Struktur des Krans und stellen sicher, dass er die erforderliche Last bewältigen kann und gleichzeitig sicher und effizient bleibt. Dazu gehört auch die GestaltungTräger, Endlastwagen, Hebemechanismus, UndLandebahnsystem.

CAD-Modellierung: Die Krankomponenten werden mit modelliertComputer-Aided Design (CAD)Software zur Gewährleistung präziser Messungen und Passform. Der Entwurf wird einer Belastungsanalyse unterzogen, um mögliche Schwachstellen festzustellen.

Materialauswahl: In erster Linie geeignete MaterialienStahlfür die Struktur und die Komponenten werden auf der Grundlage von Festigkeit, Haltbarkeit und Kosten-effizienz ausgewählt. Die Materialien müssen den Industriestandards für Sicherheit und Leistung entsprechen.

2. Materialbeschaffung:

Stahlplatten und -profile: Für den Kranträger, die Endwagen und das Tragwerk werden große Stahlplatten und -träger beschafft.

Elektrische Komponenten: Elektromotoren, Bedienfelder, Endschalter und andere elektrische Komponenten werden von Lieferanten bezogen.

Andere Komponenten: Dazu gehören Räder für die Endwagen, Hebetrommel oder -kette, Hebehaken, Puffer und Bremsen.

3. Fertigung und Fertigung:

Schneiden und Formen: Stahlplatten und -träger werden auf Grundlage der Designvorgaben auf die erforderlichen Größen zugeschnitten. Für präzises Schneiden werden häufig CNC-Maschinen (Computer Numerical Control) eingesetzt.

Schweißen: Die verschiedenen Stahlbauteile wie Träger, Endträger und Brückenkonstruktion werden miteinander verschweißt. Das Schweißen muss sorgfältig durchgeführt werden, um die strukturelle Integrität des Krans sicherzustellen. Besonderes Augenmerk wird auf die Gelenke und Verbindungen gelegt, um den hohen Belastungen bei Hebevorgängen standzuhalten.

Bohren und Langweilen: An den entsprechenden Stellen werden Löcher für Bolzen, Schrauben und andere Befestigungselemente gebohrt, die die Kranteile zusammenhalten.

Bearbeitung: Bestimmte Teile wie Zahnräder, Riemenscheiben oder Wellen müssen möglicherweise mit bestimmten Toleranzen bearbeitet werden, um einen reibungslosen Betrieb und die Kompatibilität mit anderen Komponenten zu gewährleisten.

4. Hebezeugmontage:

Hebezeugbau: Das Hebezeug, bestehend aus Trommel, Seil, Elektromotor und Getriebe, wird separat zusammengebaut. Die Trommel ist am Heberahmen montiert und der Motor ist mit dem Getriebe verbunden.

Trolley-Konstruktion: Das Hebezeug wird dann auf dem montiertWagen, die sich entlang des Trägers bewegt. Der Wagen ist mit Rädern oder Rollen ausgestattet, die eine reibungslose Bewegung ermöglichen.

Hebemechanismus testen: Der Hebemechanismus wird getestet, um sicherzustellen, dass er die gewünschte Last ohne Probleme wie übermäßige Reibung oder Instabilität heben kann.

5. End-LKWs und Brückenmontage:

Beenden Sie die LKW-Montage: DerEndlastwagen, die für die Lagerung und Bewegung des gesamten Krans verantwortlich sind, werden montiert. Dazu gehören die Räder, Motoren und die Rahmen, die den Träger an Ort und Stelle halten.

Brückenmontage: Der Träger (Hauptträger) wird auf den Endträgern montiert, um die Brücke zu bilden. Dieser Teil des Krans erstreckt sich über die Landebahn und trägt das Hebezeug und die Laufkatze.

Landebahnausrichtung: Die Brücke des Krans ist auf die ausgerichtetLandebahnschienenum eine reibungslose Bewegung des Krans entlang der Schiene zu gewährleisten.

6. Elektrische Systemintegration:

Verkabelung und Bedienfeld: Die elektrischen Komponenten, einschließlich Bedienfeld, Motorverkabelung und Endschalter, sind installiert. Über das Bedienfeld können Bediener die Bewegung, Geschwindigkeit und Sicherheitsfunktionen des Krans steuern.

Motorinstallation: Motoren für Hebezeug, Laufkatze und Endwagen sind installiert und an das elektrische System angeschlossen.

Testkontrollen: Das Bedienfeld wird getestet, um sicherzustellen, dass alle Funktionen (z. B. Heben, Fahren, Bremsen) wie vorgesehen funktionieren.

7. Lackierung und Korrosionsschutz:

Oberflächenvorbereitung: Vor dem Lackieren werden die Krankomponenten gereinigt und Rost oder Schmutz entfernt. Dies geschieht normalerweise mitSandstrahlenoder andere abrasive Methoden.

Grundierung und Lackierung: KorrosionsbeständigGrundierungwird auf alle Stahloberflächen aufgetragen, gefolgt von der Anwendung von aSchutzfarbe. Der Lack trägt dazu bei, den Kran vor Umwelteinflüssen wie Feuchtigkeit und Staub zu schützen.

8. Montage und Endprüfung:

Kranmontage: Alle Komponenten (Träger, Endwagen, Hebezeug, Laufkatze, Laufbahn) werden zusammengebaut. Dies geschieht typischerweise in einer großen Werkstatt, in der der Kran vollständig aufgebaut werden kann.

Erste Tests: Der Kran wird auf seine Grundfunktionen wie Bewegung entlang der Gleise, Heben und Bremsen getestet. Dazu gehört:

Belastungstest: Der Kran wird mit einer Last getestet, um sicherzustellen, dass er das gewünschte Gewicht ohne strukturelle Probleme sicher heben und bewegen kann.

Geschwindigkeits- und Sicherheitstests: Die Geschwindigkeits-, Steuerungs- und Sicherheitsfunktionen des Krans werden getestet, einschließlich Endschalter, Bremsen und Not-Aus-Funktionen.

Ausrichtungsprüfung: Die Ausrichtung von Hebezeug und Laufkatze wird überprüft, um einen reibungslosen Betrieb zu gewährleisten.

9. Qualitätskontrolle und Inspektion:

Maßprüfung: Der Kran wird überprüft, um sicherzustellen, dass er alle erforderlichen Spezifikationen und Toleranzen erfüllt.

Strukturelle Integritätstests: Es wird eine gründliche Inspektion durchgeführt, um sicherzustellen, dass die Strukturbauteile ordnungsgemäß verschweißt sind und der erwarteten Belastung standhalten.

Prüfung elektrischer Systeme: Das gesamte elektrische System wird überprüft, um eine ordnungsgemäße Verkabelung, Funktion der Motoren und Kommunikation zwischen den Komponenten sicherzustellen.

10. Versand und Installation:

Verpackung und Versand: Sobald der Kran vollständig montiert und getestet ist, wird er für den Versand an den Kunden verpackt. Abhängig von der Größe kann der Kran in Einzelteilen versendet werdenMontage vor Ort-.

Installation vor Ort-: Der Kran wird zum Aufstellungsort transportiert, wo er zusammengebaut und auf den Gleisen installiert wird. Ein Team aus erfahrenen Technikern führt die Endmontage durch, einschließlich der Ausrichtung der Schienen und der Überprüfung, ob sich der Kran reibungslos über die Landebahn bewegt.

Abschließende Prüfung: Der Kran wird am Installationsort erneut getestet, um sicherzustellen, dass alles ordnungsgemäß funktioniert und die Sicherheitsprotokolle eingehalten werden.

11. Schulung und Übergabe:

Bedienerschulung: Die Kranführer und das Wartungspersonal werden in der sicheren Verwendung und Wartung des Krans geschult.

Dokumentation: Der Kunde wird mit allem Notwendigen versorgtDokumentation, einschließlich Bedienungsanleitungen, Sicherheitsrichtlinien und Wartungsanweisungen.

Workshop-Ansicht:

Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. . 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat 85 % erreicht.
