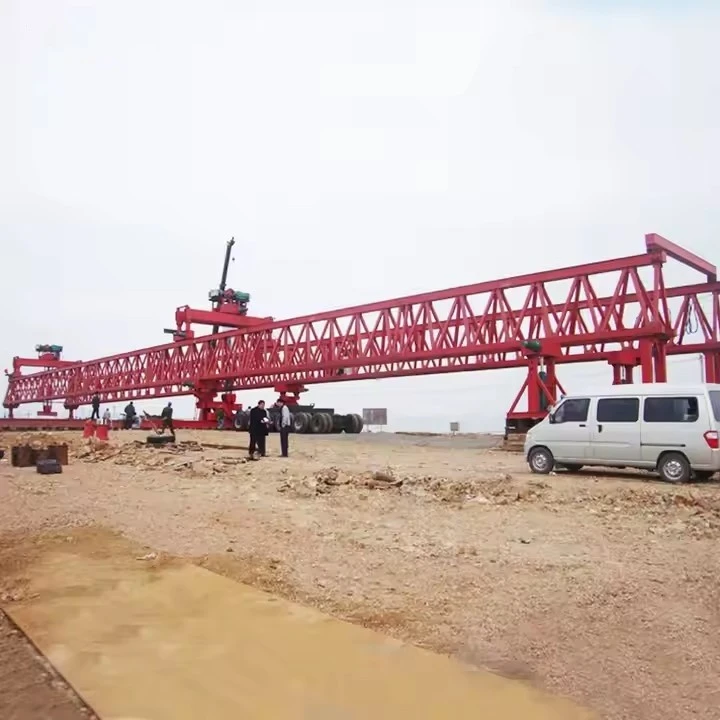

300-Tonnen-Brückenbaumaschine mit Gegengewicht

Eine Brückenbaumaschine mit 300 -Tonnen Gegengewicht ist ein Hochleistungsgerät, das beim Brückenbau eingesetzt wird, insbesondere zum Heben und Platzieren großer Fertigteilsegmente oder Träger. Diese Maschinen sind für die effiziente Montage von Brücken unerlässlich, insbesondere in anspruchsvollen Umgebungen wie Autobahnen, Flüssen oder tiefen Tälern.





Eine 300-Tonnen-Brückenbaumaschine mit Gegengewicht ist ein Hochleistungsgerät, das für den Bau und die Installation großer Brückensegmente konzipiert ist, typischerweise in vorgefertigten Segment- oder ausgewogenen Auslegerbauweisen. Nachfolgend sind die wichtigsten Funktionen aufgeführt:

1. Hohe Tragfähigkeit (300 Tonnen)
Entwickelt für die Handhabung von Betonfertigteilen oder Stahlträgern mit einem Gewicht von bis zu 300 Tonnen.

Das robuste Konstruktionsdesign sorgt für Stabilität beim Heben und Positionieren.

2. Gegengewichtssystem
Verwendet einstellbare Gegengewichte, um die Maschine während des Segmentaufbaus auszubalancieren.

Sorgt für Stabilität und verhindert ein Umkippen beim Umgang mit schweren Lasten.

3. Selbst-Start- und Selbst-fähigkeit
Kann entlang des Brückendecks vorwärts bewegt werden, ohne dass externe Kräne erforderlich sind.

Ausgestattet mit Hydraulikzylindern oder Schienensystemen für kontrollierte Bewegung.

4. Einstellbare Spannweite und Höhe
Der modulare Aufbau ermöglicht die Anpassung an unterschiedliche Brückenspannweiten und -höhen.

Teleskop- oder ausziehbare Ausleger für präzise Positionierung.

5. Hydraulisches Hebe- und Positionierungssystem
Hochpräzise Hydraulikzylinder für sanftes Heben und Senken.

Feinabstimmungsfunktionen für eine genaue Segmentausrichtung.

6. Computergestütztes Kontrollsystem
Automatisierte oder halb{0}}automatisierte Steuerungen für präzise Abläufe.

Echtzeitüberwachung von Lastverteilung, Belastung und Ausrichtung.

7. Sicherheitsmechanismen
Überlastschutzsensoren.

Notbrems- und Verriegelungssysteme.

Redundante hydraulische und elektrische Systeme für einen ausfall{{0}sicheren Betrieb.

8. Multifunktionales Greifsystem
Kompatibel mit verschiedenen Segmenttypen (Kastenträger, T-Träger usw.).

Vakuum- oder mechanische Spannmöglichkeiten für sicheres Handling.

9. Wetterbeständiges-Design
Kann unter rauen Bedingungen (Wind, Regen, extreme Temperaturen) betrieben werden.

Korrosionsbeständige Materialien für Langlebigkeit.

10. Schnelle Montage und Demontage
Modulare Komponenten für einfachen Transport und -Montage vor Ort.

Reduziert Ausfallzeiten zwischen Projekten.

11. Kompatibilität mit verschiedenen Bridge-Typen
Geeignet für ausgeglichene Ausleger-, Feld--Feld--Feld- und inkrementelle Startmethoden.

Funktioniert mit Betonsegmentbrücken, Stahlbrücken und Hybridkonstruktionen.

12. Energieeffizienz
Einige Modelle verfügen über regenerative Hydrauliksysteme, um den Stromverbrauch zu senken.

Optionale Elektro- oder Hybridantriebssysteme für einen umweltfreundlichen-Betrieb.





Allgemeine Spezifikationen
Maschinentyp:

Brückenbauer mit Gegengewicht / Startportal / Trägermontagemaschine

Maximale Tragfähigkeit:

300 Tonnen (kann je nach Konfiguration variieren)

Spannenbereich:

20 m bis 50 m (einstellbar für unterschiedliche Brückenspannweiten)

Arbeitsbreite:

Anpassbar an Brückendeckbreiten (typischerweise 10–20 m)

Hubhöhe:

10 m–30 m (anpassbar je nach Pierhöhe)

Bewegungssystem:

Selbst-mit hydraulischem Gehsystem oder auf Schienen-montiert

Fahrgeschwindigkeit: 3–5 m/min

Stromversorgung:

Elektrisches + hydraulisches System

Spannung: 380 V/50 Hz (oder gemäß Projektanforderungen)

Kontrollsystem:

SPS-gesteuert mit Fernbedienungsfunktion

Sensoren zur Lastüberwachung und Sicherheit

Gegengewichtssystem:

Verstellbares Gegengewicht von 100–300 Tonnen für das Gleichgewicht beim Stapeln

Es können Betonblöcke oder Stahlgewichte verwendet werden

Strukturmaterial:

Hochfester Stahl (Q345B oder gleichwertig)

Sicherheitsmerkmale:

Überlastschutz

Anti-Neigungssensoren

Notbremssystem





Eine 500-Tonnen-Brückenwerfer ist ein Hochleistungsgerät, das im Brückenbau zum Heben, Transportieren und Platzieren großer Brückensegmente verwendet wird. Nachfolgend sind die Schlüsselkomponenten eines solchen Systems aufgeführt:

1. Hauptstrukturkomponenten
Startportal (Hauptrahmen) – Die primäre Stahlkonstruktion, die den Baubereich überspannt und den Startmechanismus trägt.

Vordere und hintere Stützen – Temporäre Stützen, die den Werfer während der Segmentplatzierung stabilisieren.

Startnase (optional) – Ein ausziehbarer vorderer Abschnitt, der dabei hilft, die Brückensegmente in Position zu bringen.

2. Hebe- und Handhabungssystem
Hydraulikheber (500 -Tonnen) – Hochleistungsheber zum Heben und Positionieren von Brückensegmenten.

Winden und Hebezeuge – Elektrische oder hydraulische Systeme zum horizontalen Bewegen von Segmenten.

Trolley- und Fahrmechanismus – Ermöglicht die Bewegung des Hebesystems entlang des Portals.

3. Bewegungs- und Antriebssystem
Hydraulisches Push/Pull-System – Bewegt den Werfer entlang der Brückenausrichtung vorwärts.

Schienen- oder Schienensystem – Bietet einen geführten Pfad für die Bewegung des Werfers.

Gleitbalken/Pads – Stützflächen für sanftes Gleiten beim Start.

4. Hydraulik- und Energiesysteme
Hydraulikaggregat (HPU) – Versorgt Wagenheber und Zylinder mit Drucköl.

Bedienfeld (SPS--basiert oder manuell) – Verwaltet Vorgänge wie Heben, Starten und Ausrichten.

Elektrische Generatoren – liefern Strom für Motoren, Steuerungen und Beleuchtung.

5. Ausrichtungs- und Positionierungssysteme
Vermessungs- und Überwachungssensoren – Laserführungen oder GPS für präzise Segmentplatzierung.

Verstellbare Stützen – Fein-stimmen Sie die Position des Werfers präzise ab.

Nivellierstützen – Sorgen Sie für Stabilität auf unebenem Gelände.

6. Sicherheit und Hilfskomponenten
Rutschfeste Bremsen und Sicherungsstifte – verhindern unbeabsichtigte Bewegungen.

Not-Aus-Systeme – Für sofortiges Abschalten im Fehlerfall.

Arbeitsplattformen und Zugangsleitern – Für den Bedienerzugang bei Montage und Wartung.

7. Transport- und Montagekomponenten
Modulare Abschnitte – Ermöglicht die Demontage für den Transport zu neuen Standorten.

Kranbefestigungspunkte – Zum Heben und Zusammenbauen des Werfers.









Eine 300-Tonnen schwere Brückenbaumaschine mit Gegengewicht ist ein Hochleistungsgerät, das beim Bau großer Brücken verwendet wird, insbesondere zum Platzieren von vorgefertigten Segmenten oder Trägern. Hier sind einige seiner wichtigsten Vorteile:

1. Hohe Tragfähigkeit
Kann schwere Brückensegmente (bis zu 300 Tonnen) transportieren und eignet sich daher für Brücken mit großer Spannweite, Autobahnviadukte und Eisenbahnbrücken.

Reduziert den Bedarf an mehreren Kränen oder zusätzlichen Stützstrukturen.

2. Verbesserte Stabilität und Sicherheit
Das Gegengewichtssystem gleicht die Maschine beim Heben und Positionieren aus und minimiert so die Kippgefahr.

Gewährleistet eine präzise Platzierung der Brückensegmente und reduziert so Unfälle und Baufehler.

3. Effizienter Bauprozess
Beschleunigt den Brückenbau im Vergleich zu herkömmlichen Methoden (z. B. Gerüste oder Kräne).

Ermöglicht kontinuierliche Bauarbeiten mit minimalen Unterbrechungen und verbessert so die Projektzeitpläne.

4. Anpassungsfähigkeit an verschiedene Brückentypen
Geeignet für Segmentbrücken, Kastenträger, T-Träger und Betonfertigteilbrücken.

Kann in verschiedenen Geländen eingesetzt werden, einschließlich Stadtgebieten, Flüssen und Tälern.

5. Reduzierte Abhängigkeit von Bodenunterstützung
Im Gegensatz zu herkömmlichen Lehrgerüsten erfordert es weniger Bodenvorbereitung und eignet sich daher ideal für Projekte mit weichem Boden oder Wasserdurchquerungen.

Minimiert Umweltstörungen.

6. Kostengünstig-für große Projekte
Senkt die Arbeitskosten durch die Automatisierung schwerer Hebevorgänge.

Reduziert Materialverschwendung und Nacharbeit durch hohe Präzision.

7. Automatisierung und Steuerung
Moderne Maschinen verfügen über SPS-Steuerungssysteme für einen reibungslosen Betrieb.

Ermöglicht Fernüberwachung und -anpassungen für eine bessere Genauigkeit.





Eine Brückenbaumaschine mit 300-Tonnen Gegengewicht ist ein Hochleistungsgerät, das beim Bau großer Brücken verwendet wird, insbesondere zum Heben und Platzieren von vorgefertigten Segmenten, Trägern oder Hohlkastenträgern während des Bauprozesses. Das Gegengewichtssystem gewährleistet Stabilität und Gleichgewicht beim Umgang mit schweren Lasten und verhindert ein Umkippen der Maschine während des Betriebs.

Hauptanwendungen:
Montage vorgefertigter Segmente – Wird in der ausgewogenen Auslegerkonstruktion zum Heben und Platzieren schwerer Betonsegmente (mit einem Gewicht von bis zu 300 Tonnen oder mehr) für Hohlkastenbrücken verwendet.

Einführung von Trägern und Hohlkastenträgern – Erleichtert die Installation von weitgespannten Stahl- oder Betonträgern bei Brückenbauprojekten.

Schrägseil- und Hängebrücken – Hilft bei der Positionierung großer Decksabschnitte, wo herkömmliche Kräne möglicherweise nicht möglich sind.

Eisenbahn- und Autobahnbrücken – werden häufig bei Brückenprojekten mit hoher-Kapazität eingesetzt, die eine präzise Platzierung schwerer Komponenten erfordern.





Der Produktionsvorgang für eine 300-Tonnen schwere Brückenbaumaschine mit Gegengewicht umfasst mehrere kritische Phasen, darunter Entwurf, Materialbeschaffung, Fertigung, Montage, Prüfung und Inbetriebnahme. Nachfolgend finden Sie eine detaillierte-Schritt-für-Schritt-Aufschlüsselung:

1. Design und Technik
Anforderungsanalyse: Bestimmen Sie die Tragfähigkeit (300 Tonnen), die Spannweite, die Hubhöhe und die Betriebsbedingungen.

Strukturelles Design:

Finite-Elemente-Analyse (FEA) zur Spannungsverteilung.

CAD-Modellierung des Hauptträgers, der Beine, des Gegengewichtssystems und der hydraulischen/pneumatischen Komponenten.

Mechanische und elektrische Systeme:

Konstruktion des hydraulischen Hebemechanismus.

Steuerungssystem (SPS-basierte Automatisierung für Präzision).

Sicherheitssysteme (Bremsen, Überlastschutz, Not-Aus).

Zulassung & Zertifizierung: Einhaltung internationaler Standards (ISO, EN, AISC).

2. Materialbeschaffung
Hoch-Stahl: Für Hauptträger, Ausleger und Stützstrukturen (z. B. Q690 oder ASTM A572).

Hydraulikkomponenten: Pumpen, Zylinder, Ventile (von renommierten Lieferanten wie Bosch Rexroth oder Parker).

Elektrische Komponenten: Motoren, Sensoren, SPS (Siemens/ABB).

Gegengewichte: Vorgefertigte Beton- oder Stahlblöcke (kalibriert für das Gleichgewicht).

3. Herstellungsprozess
A. Herstellung des Hauptträgers
Schneiden: CNC-Plasma-/Brennstoffschneiden von Stahlplatten.

Schweißen: Unterpulverschweißen (UP-Schweißen) für Längsnähte; Roboterschweißen für Präzision.

Bearbeitung: Bohren und Fräsen von Verbindungslöchern.

Zerstörungsfreie Prüfung (NDT): Ultraschall-/Röntgen-Schweißprüfung.

B. Stützbeine und Ausleger
Montage von Teleskopbeinen (falls vorhanden) mit Hydraulikzylindern.

Auslegerkonstruktion mit Gitter- oder Kastenprofilkonstruktion.

C. Gegengewichtssystem
Rahmenkonstruktion: Stahlrahmen zur Aufnahme von 300-Tonnen-Gegengewichten.

Einstellmechanismus: Hydraulik-/Riemenscheibensystem für dynamisches Auswuchten.

D. Hydraulische und elektrische Systeme
Rohrleitungen und Verkabelung: Installation von Schläuchen, Pumpen und Bedienfeldern.

Integration: Montage von Sensoren zur Lastüberwachung und Neigungserkennung.

4. Montage
Aufbau des Hauptträgers: Mithilfe von Kränen wird der Träger auf Stützbeinen positioniert.

Befestigung der Gegengewichte: Sicherung durch Sicherungsstifte.

Installation der Hydraulik: Zylinder an den Hubmechanismus anschließen.

Elektrische Integration: Verkabelung von Steuerungen, HMI und Sicherheitsgeräten.

5. Tests und Qualitätskontrolle
Belastungstest:

Statischer Test: 125 % der Nennkapazität (375 Tonnen) für Stabilität.

Dynamischer Test: Simuliertes Heben und Verschieben mit 300 Tonnen.

Funktionstests:

Druckprüfungen des Hydrauliksystems.

Not-Aus-Reaktion.

Überprüfung des Gegengewichtsgleichgewichts.

Zertifizierung: Inspektion durch Dritte-(z. B. TÜV, Lloyd's Register).

6. Lackierung und Korrosionsschutz
Oberflächenvorbereitung: Sandstrahlen (SA 2,5-Standard).

Beschichtung: Epoxidgrundierung + Polyurethan-Decklack für Witterungsbeständigkeit.

7. Inbetriebnahme und Lieferung
Vor--Montage vor Ort: In Modulen transportiert; auf der Brückenbaustelle wieder zusammengebaut.

Bedienerschulung: Sichere Betriebs- und Wartungsprotokolle.

Endgültige Übergabe: Dokumentation (Handbücher, Prüfberichte, Garantien).

8. Wartung und Support
Regelmäßige Inspektionen: Beurteilung der Abnutzung-und-.

Ersatzteilversorgung: Für hydraulische Dichtungen, elektrische Komponenten usw.





Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. . 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat 85 % erreicht.
