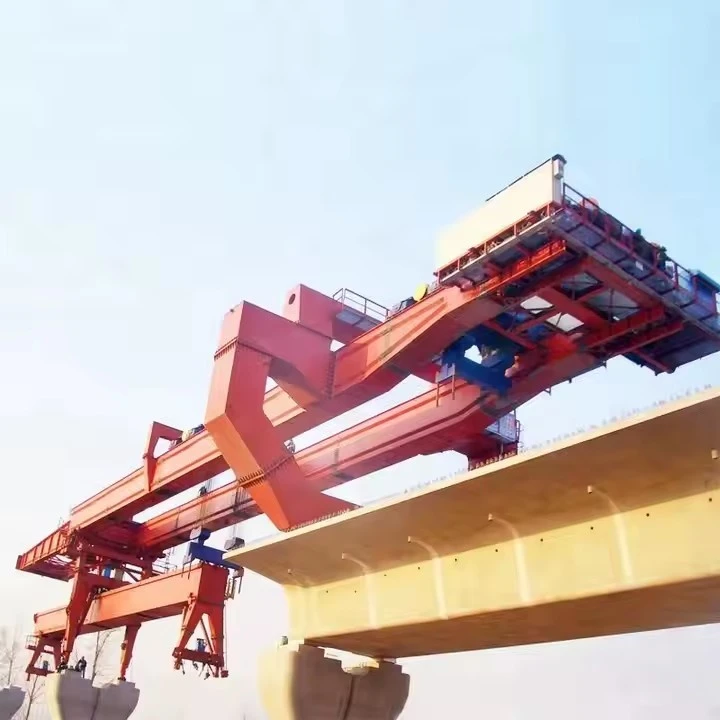

500-Tonnen-Brückenwerferausrüstung

Eine 500-Tonnen-Brückenwerfer ist ein schweres-Gerät, das beim Bau großer Brücken verwendet wird, insbesondere zum Abheben vorgefertigter oder vor Ort gegossener Brückensegmente. Diese Maschinen sind für Projekte mit weitgespannten Brücken, Viadukten oder Hochstraßen unerlässlich, bei denen herkömmliche Kräne oder Gerüstsysteme unpraktisch sind.





Hauptmerkmale einer 500-Tonnen-Brückenwerfer:
Hohe Tragfähigkeit – Entwickelt für die Handhabung von Segmenten mit einem Gewicht von bis zu 500 Tonnen.

Selbst-Selbststartmechanismus – bewegt sich im Verlauf des Baufortschritts entlang des Brückendecks vorwärts.

Modularer Aufbau – Anpassbar an unterschiedliche Brückenbreiten und Spannweiten.

Hydrauliksysteme – Für die präzise Positionierung schwerer Segmente.

Computergesteuerter-Betrieb – gewährleistet die Genauigkeit der Segmentplatzierung.

Sicherheitssysteme – Umfasst Stabilisatoren, Anti-{0}Rutschmechanismen und Überlastschutz.





500-Tonnen-Brückenwerferausrüstung – Technische Spezifikationen
1. Allgemeine Beschreibung
Zweck: Konzipiert für den Vorschub vorgefertigter oder zusammengebauter Brückensegmente (Träger, Decks usw.) mit einem Gewicht von bis zu 500 Tonnen.

Anwendung: Autobahn-/Eisenbahnbrücken, militärische Überbrückung, modularer Brückenbau.

Typ: Je nach Design selbst-angetrieben, modular oder auf Schienen montiert-.

2. Tragfähigkeit
Maximale Startkapazität: 500 Tonnen (einschließlich Brückensegment + Ausrüstungsgewicht).

Spannweite: Einstellbar (normalerweise 30–60 m pro Start).

Hebesystem: Hydraulikzylinder oder Winden mit synchronisierter Steuerung.

3. Strukturkomponenten
Startnase/Gantry: Teleskopisch oder modular für einstellbare Reichweite.

Stützrahmen/Träger: Hochfester Stahl (z. B. ASTM A572 Grade 50).

Hydrauliksystem:

Pumpenkapazität: Mehr als oder gleich 500 bar Druck.

Zylinder: Synchronisiertes Mehrpunktheben.

Reisesystem:

Räder/Ketten: Selbst-angetrieben mit Hochleistungslagern.

Schienenführung (falls zutreffend): Präzisionsausrichtungssystem.

4. Leistung und Kontrolle
Antriebsquelle: Dieselmotor (z. B. 300–400 kW) oder Elektromotor (für Festinstallationen).

Steuerungssystem: SPS-basiert mit Fernbedienungsfunktion.

Sicherheitsmerkmale: Lastsensoren, Notbremsen, Anti-{0}}Rutschmechanismen.

5. Mobilität und Einrichtung
Transport: Modularer Aufbau für Demontage/Transport per LKW.

Montagezeit: Weniger als oder gleich 48 Stunden (mit Kranunterstützung).

Startgeschwindigkeit: 5–10 m/Stunde (einstellbar).

6. Umgebungs- und Betriebsbedingungen
Betriebstemperatur: –20 Grad bis +50 Grad.

Windwiderstand: Stabil bis 15 m/s (im Betrieb), 25 m/s (geparkt).

Bodendruck: Weniger als oder gleich 150 kPa (mit Auslegern/Bodenmatten).

7. Compliance und Standards
Designcodes: EN 1993 (Eurocode 3), AASHTO oder projekt-spezifisch.

Sicherheit: OSHA/ISO 13849 (Maschinensicherheit).





Eine 500-Tonnen-Brückenwerfer ist ein Hochleistungsgerät, das im Brückenbau zum Heben, Transportieren und Platzieren großer Brückensegmente verwendet wird. Nachfolgend sind die Schlüsselkomponenten eines solchen Systems aufgeführt:

1. Hauptstrukturkomponenten
Startportal (Hauptrahmen) – Die primäre Stahlkonstruktion, die den Baubereich überspannt und den Startmechanismus trägt.

Vordere und hintere Stützen – Temporäre Stützen, die den Werfer während der Segmentplatzierung stabilisieren.

Startnase (optional) – Ein ausziehbarer vorderer Abschnitt, der dabei hilft, die Brückensegmente in Position zu bringen.

2. Hebe- und Handhabungssystem
Hydraulikheber (500-Tonnen Tragfähigkeit) – Hochleistungsheber zum Heben und Positionieren von Brückensegmenten.

Winden und Hebezeuge – Elektrische oder hydraulische Systeme zum horizontalen Bewegen von Segmenten.

Trolley- und Fahrmechanismus – Ermöglicht die Bewegung des Hebesystems entlang des Portals.

3. Bewegungs- und Antriebssystem
Hydraulisches Push/Pull-System – Bewegt den Werfer entlang der Brückenausrichtung vorwärts.

Schienen- oder Schienensystem – Bietet einen geführten Pfad für die Bewegung des Werfers.

Gleitbalken/Pads – Stützflächen für sanftes Gleiten beim Start.

4. Hydraulik- und Energiesysteme
Hydraulikaggregat (HPU) – Versorgt Wagenheber und Zylinder mit Drucköl.

Bedienfeld (SPS-basiert oder manuell) – Verwaltet Vorgänge wie Heben, Starten und Ausrichten.

Elektrische Generatoren – liefern Strom für Motoren, Steuerungen und Beleuchtung.

5. Ausrichtungs- und Positionierungssysteme
Vermessungs- und Überwachungssensoren – Laserführungen oder GPS für präzise Segmentplatzierung.

Verstellbare Stützen – Fein-stimmen Sie die Position des Werfers präzise ab.

Nivellierstützen – Sorgen Sie für Stabilität auf unebenem Gelände.

6. Sicherheit und Hilfskomponenten
Rutschfeste Bremsen und Sicherungsstifte – verhindern unbeabsichtigte Bewegungen.

Not-Aus-Systeme – Für sofortiges Abschalten im Fehlerfall.

Arbeitsplattformen und Zugangsleitern – Für den Bedienerzugang bei Montage und Wartung.

7. Transport- und Montagekomponenten
Modulare Abschnitte – Ermöglicht die Demontage für den Transport zu neuen Standorten.

Kranbefestigungspunkte – Zum Heben und Zusammenbauen des Werfers.









Eine 500-Tonnen-Brückenwerfer ist ein Hochleistungsgerät, das beim Brückenbau eingesetzt wird, insbesondere zum Abschieben von Fertigteilsegmenten, Trägern oder ganzen Brückenfeldern. Hier sind die wichtigsten Vorteile:

1. Hohe Tragfähigkeit
Kann bis zu 500 Tonnen tragen und eignet sich daher für Brücken mit großer-Spannweite, Autobahnviadukte und Eisenbahnbrücken.

Reduziert den Bedarf an mehreren Kränen oder Stützstrukturen und verbessert so die Effizienz.

2. Präzision und Kontrolle
Ausgestattet mit hydraulischen oder computergestützten Steuerungssystemen zur genauen Positionierung der Brückensegmente.

Gewährleistet eine reibungslose und sichere Platzierung schwerer Komponenten.

3. Zeit- und Kosteneffizienz
Beschleunigt den Bau, indem große Segmente in einem einzigen Arbeitsgang gestartet werden.

Reduziert Arbeits- und Ausrüstungskosten im Vergleich zu herkömmlichen Methoden wie Kranheben.

4. Anpassungsfähigkeit an verschiedene Brückentypen
Funktioniert für Hohlkastenträger, T-Träger, Segmentbrücken und Stahlfachwerkträger.

Verstellbare Stützen und modulares Design ermöglichen den Einsatz in unterschiedlichem Gelände (städtisch, bergig oder über Wasser).

5. Erhöhte Sicherheit
Minimiert die mit dem manuellen Heben und Montieren verbundenen Risiken.

Stabile Stützsysteme verhindern Unfälle beim Start.

6. Reduzierte Umweltbelastung
Erfordert weniger temporäre Stützen, wodurch Bodenstörungen minimiert werden.

Weniger Lärm und Vibrationen im Vergleich zu mehreren schweren Kränen.

7. Langstrecken--Fähigkeit zum Starten
Kann Brückensegmente über große Spannweiten (50 m bis 100 m+) ohne Zwischenstützen verschieben.

Ideal zum Überqueren von Flüssen, Tälern oder Autobahnen, ohne den Verkehr darunter zu stören.

8. Automatisierung und Fernbedienung
Einige Modelle verfügen über eine automatische Synchronisierung für eine ausgewogene Lastverteilung.

Fernüberwachung verbessert Effizienz und Sicherheit.

9. Haltbarkeit und geringer Wartungsaufwand
Hergestellt aus hoch{0}festem Stahl und verschleißfesten-Komponenten für den Langzeitgebrauch.

Erfordert minimale Ausfallzeiten für die Wartung.

10. Vielseitigkeit der Baumethoden
Unterstützt inkrementelle Starttechniken, balancierte Auslegertechniken und Starttechniken über die gesamte Spannweite.

Kann sowohl für vorgefertigte als auch vor Ort gegossene--Brückenkonstruktionen verwendet werden.

Abschluss
Eine 500-Tonnen-Brückenwerfer ist eine hocheffiziente, sichere und kostengünstige-Lösung für den modernen Brückenbau, insbesondere für große-Infrastrukturprojekte. Seine Fähigkeit, große Lasten präzise zu bewältigen, macht ihn für Ingenieure, die an Viadukten, Überführungen und Brücken mit großer Spannweite arbeiten, unverzichtbar.





Bei der 500-Tonnen-Brückenwerferausrüstung handelt es sich um eine schwere-Maschine, die hauptsächlich im Brückenbau eingesetzt wird, insbesondere zum Abschieben vorgefertigter oder vor Ort gegossener Brückensegmente. Nachfolgend sind die wichtigsten Anwendungen und Funktionen aufgeführt:

Anwendungen:
Start von Fertigteilsegmenten – Wird zum Anheben und Positionieren von Fertigbetonsegmenten für Trägerbrücken, Viadukte und Schrägseilbrücken verwendet.

Span-by-Span Construction – Erleichtert den schrittweisen Einbau von Brückendecks über Stützen.

Ausbalancierte Auslegerkonstruktion – Hilft bei der symmetrischen Platzierung von Segmenten in der Auslegerbrückenkonstruktion.

Schweres Heben auf engstem Raum – Ideal für städtische oder beengte Umgebungen, in denen Kräne nur begrenzten Zugang haben.

Eisenbahn- und Autobahnbrücken – werden häufig in großen-Infrastrukturprojekten verwendet.





Die Produktion einer 500-Tonnen-Brückenwerfer ist ein komplexer Prozess, der Design, Materialbeschaffung, Fertigung, Montage, Tests und Inbetriebnahme umfasst. Nachfolgend finden Sie ein strukturiertes Produktionsverfahren für solche Schwerlast-Brückenvorschubgeräte:

1. Design- und Engineering-Phase
Anforderungsanalyse: Definieren Sie die Tragfähigkeit (500 Tonnen), die Spannweite, die Mobilität und die Geländeanpassungsfähigkeit.

Strukturelles Design: CAD-Modellierung (AutoCAD, SolidWorks) für Fachwerkträger, Startschnüre, Stützrahmen und hydraulische Systeme.

Simulation und Validierung: Finite-Elemente-Analyse (FEA) für Spannungs-, Durchbiegungs- und dynamische Belastungstests.

Einhaltung gesetzlicher Vorschriften: Stellen Sie die Einhaltung von Standards sicher (AASHTO, EN, ISO oder kundenspezifische Spezifikationen).

2. Materialbeschaffung
Hoch-Stahl: ASTM A572 Grade 50 oder gleichwertig für Hauptträger.

Hydraulikkomponenten: Pumpen, Zylinder (500 Tonnen Kapazität) und Steuerventile.

Mechanische Teile: Zahnräder, Lager, Winden und Drehgestelle (selbst-angetrieben oder auf Schienen-montiert).

Elektrische und Steuerungssysteme: SPS, Sensoren und Fernbedienungsmodule.

3. Herstellungsprozess
A. Strukturelle Fertigung
Schneiden und Formen: CNC-Plasma-/Brennstoffschneiden für Stahlplatten.

Schweißen: Unterpulverschweißen (UP-Schweißen) für Träger; zertifizierte Schweißer (AWS/EN-Standards).

Bearbeitung: Bohren, Fräsen für eine präzise Ausrichtung der Schraubenlöcher.

B. Hydraulische und mechanische Montage
Montage des Hydraulikkreislaufs: Integration von Pumpen, Schläuchen und Zylindern.

Drehgestell- und Traktionssystem: Installation von Rädern, Motoren und Bremssystemen.

C. Elektrische und Steuerungssysteme
Verkabelung und Sensoren: Wägezellen, Positionssensoren und Notstopps.

Bedienfeld: SPS-Programmierung für synchronisiertes Starten.

4. Montage und Integration
Unter-Baugruppe: Träger, Vorschubnase und Stützrahmen verbinden.

Vollständige Integration: Montieren Sie Hydrauliksysteme, Drehgestelle und Steuerschränke.

Ausrichtungsprüfungen: Laserausrichtung für Spur-/Radparallelität.

5. Tests und Qualitätskontrolle
Belastungstest: Wenden Sie 110 % der Auslegungslast (550 Tonnen) in einer kontrollierten Umgebung an.

Funktionstests: Überprüfen Sie das hydraulische Aus-/Einfahren, die Drehgestellbewegung und die Stabilität.

Sicherheitsprüfungen: Not-Aus, Überlastschutz und Ausfallsicherungen.

6. Lackierung und Korrosionsschutz
Oberflächenvorbereitung: Sandstrahlen (SA 2,5-Standard).

Beschichtung: Epoxidgrundierung + Polyurethan-Decklack für Witterungsbeständigkeit.

7. Demontage und Verpackung
Modulare Aufteilung: Zerlegbar in transportable Abschnitte (maximal . 40ft Container).

Schutz: Korrosionsschutzfolien für den See-/Straßentransport.

8.-Installation und Inbetriebnahme vor Ort
Zusammenbau: Anhand von Montageanleitungen geführt.

Feldtests: Probestart mit inkrementellen Lasten (50 % → 100 % → 110 %).

Bedienerschulung: Praktische-Sitzungen für Bereitstellung und Wartung.

9. Dokumentation & Übergabe
As-Erstellte Zeichnungen: Aktualisierte CAD-Modelle.

Handbücher: Anleitungen für Betrieb, Wartung und Fehlerbehebung.

Zertifikate: Materialtestberichte (MTRs), Schweißnahtinspektionen und Belastungstestaufzeichnungen.





Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. . 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat 85 % erreicht.
