Zweiträger-Portalkran mit Haken



1. Ein Zweiträger-Portalkran mit Haken ist eine Hochleistungs-Hebelösung für industrielle Anwendungen, bei denen große und schwere Lasten präzise und sicher bewegt werden müssen. Dieser Krantyp wird häufig in Lagerhallen, auf Baustellen, in Werften und in Produktionsstätten eingesetzt.

2.Übersicht:

Der Zweiträger-Portalkran mit Haken ist ein robustes und vielseitiges Hebesystem, das aus zwei parallelen Trägern besteht, die von Beinen getragen werden, die sich entlang einer Schiene bewegen. Der Haken des Krans, der an einer Laufkatze hängt, die entlang der Träger fährt, wird zum horizontalen und vertikalen Heben und Bewegen schwerer Lasten verwendet. Dieser Krantyp eignet sich besonders für Umgebungen, in denen Brückenkransysteme unpraktisch sind oder zusätzliche Hebekapazität erforderlich ist.

3.Fazit:

Der Zweiträger-Portalkran mit Haken ist ein unverzichtbares Gerät für Branchen, in denen schwere Lasten präzise und sicher gehoben und bewegt werden müssen. Sein robustes Design, seine anpassbaren Funktionen und seine fortschrittlichen Steuerungssysteme machen ihn zu einer zuverlässigen Wahl, um die Betriebseffizienz zu steigern und die Sicherheit von Material und Personal zu gewährleisten.

Nenntragfähigkeit: 40 Tonnen, 20 Tonnen, kundenspezifisch, 50 Tonnen

Max. Hubhöhe: Andere, 6 m, 9 m, 12 m

Spannweite:12-30m

Garantie: 1 Jahr

Gewicht (KG):47300 kg

Hebemechanismus: Elektrischer Windenwagen

Arbeitseinsatz: A6 A7 A8

Arbeitstemperatur:-20 Grad ~+40 Grad

Stromquelle: 380 V / 400 V / 415 V / 460 V

1.Fernlicht

Der Hauptträger eines Zweiträger-Portalkrans mit Haken ist der horizontale Träger, der die Last trägt und sich unter der Kontrolle des Hebemechanismus vertikal bewegt. Der Hauptträger besteht normalerweise aus Stahl und ist so konstruiert, dass er hohen Belastungen und Beanspruchungen standhält. Er ist mit der Laufkatze und dem Hebemechanismus verbunden, der ihn auf und ab bewegt. Der Haken ist am Ende des Hauptträgers angebracht und dient zum Anheben und Absenken von Objekten. Der Hauptträger ist ein wesentlicher Bestandteil eines Portalkrans, da er die zum Anheben schwerer Lasten erforderliche Unterstützung und Mobilität bietet.

Hebesystem

1. Das Hebesystem eines Zweiträger-Portalkrans mit Haken ist eine wesentliche Komponente, die es dem Kran ermöglicht, schwere Lasten sicher und effizient zu heben, zu senken und zu transportieren.

2. Dieses System besteht normalerweise aus mehreren Schlüsselkomponenten:

Hebemechanismus: Dieser Mechanismus umfasst einen oder mehrere elektrische Hebezeuge, die jeweils mit einem Motor ausgestattet sind, der die Trommel oder das Heberad antreibt, um das das Drahtseil gewickelt ist. Wenn der Motor aktiviert wird, wickelt er das Seil auf die Trommel und hebt den Haken und die daran befestigte Last an. Die umgekehrte Bewegung senkt den Haken.

Drahtseile: Dies sind hochfeste Stahlkabel, die die Hebetrommel mit dem Haken verbinden. Sie müssen stark genug sein, um die maximale Tragfähigkeit des Krans zu tragen, ohne sich zu dehnen oder zu brechen.

Hakenflasche: Die Hakenflasche besteht aus einer Reihe von Seilscheiben oder Rollen, durch die die Drahtseile laufen. Sie dient dazu, die Kraft von den Drahtseilen auf den Haken zu lenken und zu verteilen, wodurch der mechanische Vorteil erhöht wird und größere Lasten mit weniger Kraftaufwand gehoben werden können.

3. Die Koordination und Leistung dieser Komponenten sind für den sicheren und effizienten Betrieb eines Zweiträger-Portalkrans mit Haken von entscheidender Bedeutung. Regelmäßige Wartung und Inspektion dieser Teile sind erforderlich, um die Zuverlässigkeit des Krans aufrechtzuerhalten und Unfälle zu vermeiden.





3.Endbalken

1. Der Endträger eines Zweiträger-Portalkrans mit Haken bezieht sich auf die horizontalen Träger, die sich an jedem Ende der Kranbrücke befinden. Bei einem Zweiträger-Portalkran gibt es zwei parallele Hauptträger (Träger), die entlang der Länge des Krans verlaufen, und die Endträger verbinden diese Hauptträger an beiden Enden und sorgen so für zusätzliche Stabilität und Unterstützung.

2. Hier sind einige wichtige Punkte zu den Endträgern eines Zweiträger-Portalkrans:

Strukturelle Integrität: Endträger verstärken die Gesamtstruktur des Krans, indem sie die beiden Hauptträger an ihren Enden verbinden. Dadurch entsteht ein steiferes und stabileres Gerüst, das schwere Lasten ohne Verbiegen oder Verziehen bewältigen kann.

Befestigungspunkt: Die Endträger dienen häufig als Befestigungspunkte für verschiedene Komponenten wie die Endwagen, bei denen es sich um Radbaugruppen handelt, die entlang der Kranschienen oder -bahnen auf dem Boden laufen. Diese Wagen stützen den Kran und ermöglichen ihm, sich horizontal entlang seiner Spannweite zu bewegen.

Spannungsverteilung: Beim Anheben einer Last werden Spannungen und Kräfte über die gesamte Kranstruktur verteilt. Die Endträger tragen dazu bei, diese Spannungen gleichmäßig über den Kran zu verteilen, wodurch das Risiko eines Strukturversagens verringert wird.

3. Zusammenfassend lässt sich sagen, dass die Endträger eines Zweiträger-Portalkrans eine entscheidende Rolle bei der Gewährleistung der Stabilität, der Verteilung der Lastspannungen und der Unterstützung der Kranbewegung spielen. Sie sind ein integraler Bestandteil des Kranüberbaus und gewährleisten einen sicheren und zuverlässigen Betrieb beim Heben und Transportieren schwerer Lasten.

4.Kranfahrmechanismus

1. Der Kranfahrmechanismus eines Zweiträger-Portalkrans mit Haken ist eine entscheidende Komponente, die es der gesamten Kranstruktur ermöglicht, sich horizontal entlang eines festgelegten Pfads zu bewegen. Dieser Mechanismus stellt sicher, dass sich der Kran präzise über der Last positionieren und diese über den Arbeitsbereich transportieren kann.

2. Hier ist ein Überblick über die Hauptelemente und die Funktionsweise des Kranfahrmechanismus:

Endwagen:

Struktur: Diese befinden sich an jedem Ende der Doppelträger und dienen als Hauptstütze für den gesamten Kran. Es handelt sich um robuste Strukturen, die das Gewicht der Träger, der Laufkatze und der Last tragen können.

Montage der Räder: Die Kopfträger sind mit Rädern ausgestattet, die entlang der Laufschienen des Krans laufen. Diese Räder können je nach Schienenausführung mit Spurkranz oder flach sein.

Laufräder:

Radkonfiguration: Die Räder können aus hochfestem Stahl oder anderen langlebigen Materialien bestehen, um schweren Lasten und Dauereinsatz standzuhalten. Normalerweise werden je nach Größe und Tragfähigkeit des Krans vier oder mehr Räder verwendet.

Antriebs- und Leiträder: Manche Räder sind mit dem Antriebsmechanismus verbunden (Antriebsräder), während andere sich frei drehen können (Leiträder). Antriebsräder werden angetrieben, um den Kran zu bewegen, während Leiträder bei der Führung der Bewegung helfen.

Motor- und Getriebemontage:

Antriebsmotor: Der Fahrmechanismus des Krans wird von einem Elektromotor angetrieben, der die nötige Kraft liefert, um den Kran entlang der Schienen zu bewegen. Die Leistungsabgabe des Motors wird je nach Größe und Tragfähigkeit des Krans ausgewählt.

Getriebe: Der Motor ist mit einem Getriebe verbunden, das die Motordrehzahl reduziert und das Drehmoment erhöht, wodurch eine gleichmäßige und kontrollierte Bewegung des Krans ermöglicht wird. Das Getriebe ist normalerweise ein Stirnrad- oder Kegelstirnradgetriebe und auf Langlebigkeit und Effizienz ausgelegt.

3.Fazit:

Der Fahrmechanismus eines Zweiträger-Portalkrans mit Haken ist ein ausgeklügeltes System, das für eine reibungslose, kontrollierte und zuverlässige Bewegung des Krans entlang seiner Laufbahn sorgt. Er spielt eine entscheidende Rolle für die Gesamtfunktionalität des Krans und sorgt dafür, dass schwere Lasten präzise und sicher über den Arbeitsbereich transportiert werden können. Mit fortschrittlichen Steuerungssystemen und robusten Komponenten ist dieser Mechanismus für den effizienten Betrieb des Krans in industriellen Umgebungen unerlässlich.

5.Trolley-Fahrmechanismus

1. Der Laufkatzenmechanismus ist ein wesentlicher Bestandteil eines Zweiträger-Portalkrans mit Haken. Er ist dafür verantwortlich, den Hebemechanismus (einschließlich des Hakens) horizontal entlang der Länge der Kranträger zu bewegen. Diese Bewegung ermöglicht es dem Kran, den Haken genau über der Last zu positionieren, was ein präzises Anheben und Platzieren ermöglicht.

2. Hier ist eine detaillierte Übersicht über den Trolley-Fahrmechanismus:

Getriebe:

Geschwindigkeitsreduzierung: Der Ausgang des Motors ist mit einem Getriebe verbunden, das die Geschwindigkeit reduziert und gleichzeitig das Drehmoment erhöht, was erforderlich ist, um den Wagen und seine Last reibungslos und effizient entlang der Träger zu bewegen.

Langlebigkeit: Das Getriebe ist für den Dauerbetrieb ausgelegt und hält den hohen Belastungen und Beanspruchungen stand, die im industriellen Umfeld typisch sind.

Kupplung:

Verbindung: Eine Kupplung verbindet den Motor mit dem Getriebe. Sie sorgt für eine effiziente Kraftübertragung und gleicht kleinere Fluchtungsfehler zwischen Motor und Getriebe aus.

Bremssystem:

Elektromagnetische Bremsen: Der Wagen ist mit Bremsen ausgestattet, die automatisch einrasten, wenn der Motor deaktiviert wird. So wird sichergestellt, dass der Wagen präzise anhält und seine Position hält, wenn er nicht in Bewegung ist.

Sicherheitsstopp: Die Bremsen können im Notfall auch manuell aktiviert werden und sorgen so für zusätzliche Sicherheit während des Betriebs.

3.Fazit:

Der Laufkatzenmechanismus eines Zweiträger-Portalkrans mit Haken ist eine wichtige Komponente, die eine präzise und kontrollierte Bewegung des Hebesystems entlang der Kranträger ermöglicht. Seine Konstruktion gewährleistet, dass schwere Lasten präzise und sicher gehandhabt werden können, was ihn in verschiedenen industriellen Anwendungen unverzichtbar macht, in denen präzises Heben und Materialhandling erforderlich sind. Mit seinen fortschrittlichen Steuerungssystemen und seiner langlebigen Konstruktion verbessert der Laufkatzenmechanismus die Gesamteffizienz und Zuverlässigkeit des Portalkrans.

6.Kranrad

1. Das Kranrad ist ein wichtiger Bestandteil eines Zweiträger-Portalkrans mit Haken, da es die Bewegung der gesamten Kranstruktur entlang der Laufschienen unterstützt und erleichtert. Diese Räder sind für die Handhabung schwerer Lasten ausgelegt und gewährleisten eine reibungslose, stabile Fahrt über den Arbeitsbereich.

2. Hier eine detaillierte Übersicht der Kranräder:

Material und Konstruktion:

Hochfester Stahl: Kranräder werden normalerweise aus hochfestem, wärmebehandeltem Stahl hergestellt, der eine hervorragende Haltbarkeit und Verschleißfestigkeit bietet. Der Stahl wird oft gehärtet, um den hohen Belastungen und dem Dauerbetrieb standzuhalten, die in industriellen Umgebungen typisch sind.

Geschmiedet oder gegossen: Je nach Anwendung und Belastungsanforderungen können die Räder geschmiedet oder gegossen werden. Geschmiedete Räder sind für ihre überlegene Festigkeit bekannt und werden häufig bei Anwendungen eingesetzt, bei denen mit extremen Belastungen zu rechnen ist.

3.Arbeitsprinzip:

Lastverteilung: Die Kranräder verteilen das Gewicht des Krans und der Last auf die Laufschienen und sorgen so dafür, dass die Struktur während des Betriebs stabil und ausgewogen bleibt.

Reibungslose Bewegung: Angetrieben durch Motor und Getriebe treiben die Antriebsräder den Kran entlang der Schienen, während Leiträder dabei helfen, die Bewegung zu führen und zu stabilisieren.

Spurkranzführung: Bei Spurkranzrädern sorgt der Spurkranz dafür, dass der Kran auf den Schienen ausgerichtet bleibt, ein Entgleisen verhindert und eine ruhige, gerade Fahrt gewährleistet wird.

Rad-Design:

Spurkranzräder: Die meisten Kranräder haben Spurkränze, d. h. sie haben auf einer Seite eine erhöhte Kante (Flansch). Der Spurkranz hilft, das Rad auf der Schiene ausgerichtet zu halten und verhindert so ein Entgleisen während der Bewegung.

Flache Räder: Bei einigen Konstruktionen werden flache Räder ohne Spurkranz verwendet, insbesondere wenn die Schienen über ein Führungssystem verfügen oder der Fahrweg des Krans gerade und gut ausgerichtet ist.

4.Fazit:

Kranräder sind ein wichtiger Bestandteil eines Zweiträger-Portalkrans mit Haken und spielen eine Schlüsselrolle für die Stabilität, Bewegung und Gesamtleistung des Krans. Ihr Design, ihr Material und ihre Konstruktion sind entscheidend, um sicherzustellen, dass der Kran schwere Lasten sicher und effizient handhaben kann. Regelmäßige Wartung und ordnungsgemäße Ausrichtung sind unerlässlich, um die Lebensdauer und Zuverlässigkeit von Kranrädern zu maximieren, was sie bei industriellen Hebevorgängen unverzichtbar macht.



7.Kranhaken

1. Der Kranhaken ist ein entscheidender Bestandteil eines Zweiträger-Portalkrans und dient als primärer Befestigungspunkt zum Heben von Lasten. Das Design und die Qualität des Kranhakens sind entscheidend für die sichere und effiziente Handhabung von Materialien.

2. Hier ist eine detaillierte Übersicht über den Kranhaken:

Material und Konstruktion:

Hochfester Stahl: Kranhaken werden normalerweise aus hochfestem, geschmiedetem Stahl hergestellt, der eine ausgezeichnete Haltbarkeit sowie Widerstandsfähigkeit gegen Verschleiß und Verformung bei schwerer Belastung bietet.

Wärmebehandlung: Der Haken wird häufig wärmebehandelt, um seine Robustheit und Widerstandsfähigkeit gegen Stöße und Belastungen zu verbessern und sicherzustellen, dass er die maximale Nennlast ohne Ausfall bewältigen kann.

Tragfähigkeit:

Nennlast: Der Haken ist für eine bestimmte maximale Last ausgelegt, die sogenannte sichere Arbeitslast (Safe Working Load, SWL). Die SWL ist deutlich auf dem Haken angegeben, um sicherzustellen, dass er während des Betriebs nicht überlastet wird.

Sicherheitsfaktor: Kranhaken werden mit einem erheblichen Sicherheitsfaktor konstruiert, d. h. sie können in Notsituationen Belastungen über der zulässigen Arbeitslast standhalten, ohne dass es zu dauerhaften Verformungen oder Ausfällen kommt.

3.Arbeitsprinzip:

Lastbefestigung: Der Kranhaken wird über Schlingen, Ketten oder andere Anschlagmittel an der Last befestigt. Die Last muss sicher in der Hakenöffnung befestigt sein, wobei die Sicherheitsverriegelung (sofern vorhanden) aktiviert sein muss.

Heben: Wenn der Hebemechanismus des Krans den Haken anhebt, wird die Last vom Boden oder einer anderen Oberfläche angehoben. Der Haken muss stabil und ausgerichtet bleiben, damit die Last nicht schwingt oder kippt.

4.Fazit:

Der Kranhaken ist ein wichtiger Bestandteil eines Zweiträger-Portalkrans und sorgt für eine sichere und zuverlässige Verbindung zwischen Kran und Last. Seine Stärke, Haltbarkeit und Sicherheitsmerkmale sind entscheidend für die sichere Handhabung schwerer Lasten in industriellen Umgebungen. Die ordnungsgemäße Verwendung, regelmäßige Inspektion und Wartung des Kranhakens sind unerlässlich, um Unfälle zu vermeiden und die Langlebigkeit und Zuverlässigkeit des Hebesystems sicherzustellen.

·

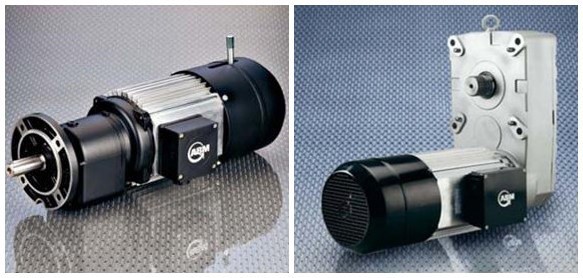

Motor

Der Motor eines Zweiträger-Portalkrans mit Haken ist eine wichtige Komponente, die für die verschiedenen Bewegungen des Krans verantwortlich ist, darunter Heben, Katzfahren und Kranfahren. Konstruktion, Leistung und Effizienz des Motors wirken sich direkt auf die Leistung, Zuverlässigkeit und Sicherheit des Krans aus.

Hier ist ein genauerer Blick auf den Motor, der in solchen Kränen verwendet wird:

Motortyp:

Elektromotor: Der in Zweiträger-Portalkränen am häufigsten verwendete Motortyp ist aufgrund seiner Zuverlässigkeit, Effizienz und einfachen Steuerung ein Elektromotor, in der Regel ein Wechselstrommotor.

Käfigläufer-Induktionsmotor: Aufgrund seiner robusten Konstruktion, Einfachheit und geringen Wartungsanforderungen eine beliebte Wahl für Krananwendungen. Diese Motoren werden häufig für Hebe- und Fahrmechanismen verwendet.

Schleifringläufermotor: Wird in einigen Anwendungen aufgrund seiner Fähigkeit verwendet, ein höheres Anlaufdrehmoment und eine bessere Drehzahlregelung bereitzustellen, was insbesondere bei Schwerlastkränen nützlich ist, die sehr große Lasten handhaben müssen.

Motorische Funktionen:

Hebemotor: Versorgt den Hebemechanismus mit Energie, sodass der Kran Lasten heben und senken kann. Dieser Motor muss ein hohes Drehmoment liefern, um schwere Lasten effizient heben zu können.

Katzfahrmotor: Treibt die Katz an, die den Hebemechanismus entlang der Kranträger bewegt und so eine präzise Positionierung der Last ermöglicht.

Kranfahrmotor: Gibt dem gesamten Kran Antrieb für die Bewegung entlang der Schienen, sodass er sich im Arbeitsbereich bewegen kann.

3.Fazit:

Der Motor ist eine zentrale Komponente eines Zweiträger-Portalkrans mit Haken und liefert die nötige Leistung zum Heben, Bewegen der Laufkatze und zum Kranfahren. Sein Design und seine Funktionalität sind entscheidend für die Leistung des Krans und sorgen dafür, dass schwere Lasten sicher und effizient angehoben, bewegt und positioniert werden können. Mit fortschrittlichen Funktionen wie VFD-Steuerung, elektromagnetischer Bremse und robuster Konstruktion sind diese Motoren so gebaut, dass sie den anspruchsvollen Anforderungen des industriellen Kranbetriebs gerecht werden. Regelmäßige Wartung und ordnungsgemäße Verwendung sind unerlässlich, um die Langlebigkeit und Zuverlässigkeit des Kranmotors sicherzustellen, was ihn zu einem Schlüsselfaktor für die Gesamteffizienz von Materialhandhabungsprozessen macht.



.

Ton- und Lichtalarmsystem und Endschalter

1. Das Ton- und Lichtalarmsystem sowie die Endschalter sind wesentliche Sicherheitsmerkmale eines Zweiträger-Portalkrans mit Haken. Diese Systeme spielen eine entscheidende Rolle bei der Vermeidung von Unfällen, gewährleisten den sicheren Betrieb des Krans und machen Bediener und Personal in der Nähe auf mögliche Gefahren aufmerksam.

2. Ton- und Lichtalarmsystem

Überblick:

Das Ton- und Lichtalarmsystem ist dafür konzipiert, Kranführer und Arbeiter in der Nähe auf bestimmte Kranvorgänge aufmerksam zu machen, wie z. B. Kranbewegungen, Hebevorgänge oder Notsituationen. Es dient als wichtiges Kommunikationsmittel zur Verbesserung der Sicherheit im Arbeitsbereich.

Alarmtypen:

Akustischer Alarm: Ein lauter, deutlicher Ton, der deutlich über dem Lärm der Arbeitsumgebung zu hören ist. Dies ist normalerweise eine Sirene oder ein Summer, der bei bestimmten Vorgängen aktiviert wird, z. B. wenn sich der Kran bewegt, wenn das Hebezeug in Betrieb ist oder wenn ein Not-Aus betätigt wird.

Optischer Alarm: Ein helles, blinkendes Licht, oft rot oder gelb, das den Betrieb des Krans oder eine Notsituation optisch anzeigt. Das Licht ist normalerweise oben auf dem Kran montiert, wo es für alle Personen in der Nähe sichtbar ist.

Auslöseereignisse:

Kranbewegung: Das Alarmsystem kann so eingestellt werden, dass es immer dann aktiviert wird, wenn sich der Kran oder die Laufkatze in Bewegung befindet, und die Arbeiter warnt, sich von dem Bereich fernzuhalten.

Hebevorgang: Das System kann beim Heben oder Senken von Lasten ausgelöst werden und macht die Arbeiter auf den Vorgang aufmerksam.

Überlastungszustand: Wenn der Kran seine zulässige Arbeitslast erreicht oder überschritten hat, wird möglicherweise das Alarmsystem aktiviert, um den Bediener zu warnen, den Vorgang abzubrechen und Abhilfemaßnahmen zu ergreifen.

Notfallsituationen: Im Falle einer Notbremsung oder anderer kritischer Ereignisse gibt das Alarmsystem sofort Alarm, um Unfälle zu verhindern.

Endschalter

Überblick:

Endschalter sind wichtige Sicherheitsvorrichtungen, die an einem Zweiträger-Portalkran installiert werden, um zu verhindern, dass Kran, Laufkatze oder Hebezeug über ihre vorgesehenen Betriebsgrenzen hinausfahren. Sie sorgen dafür, dass die Bewegungen des Krans kontrolliert werden und verhindern, dass der Kran in unsichere Positionen gerät.

Arten von Endschaltern: Endschalter für Hebezeuge: Verhindert, dass das Hebezeug den Haken zu hoch anhebt (Überheben) oder zu weit absenkt (Übersenken), da dadurch der Kran oder die Last beschädigt werden könnte. Endschalter für die Laufkatzenfahrt: Diese an der Laufkatze installierten Schalter verhindern, dass die Laufkatze zu weit entlang des Trägers fährt, und vermeiden Kollisionen mit den Endanschlägen.

Kranfahrbegrenzungsschalter: Diese Schalter werden am Fahrmechanismus des Krans installiert und verhindern, dass der Kran über das Ende der Laufschienen hinausfährt, da dies zu einer Entgleisung oder Kollision führen könnte.

Arbeitsmechanismus:

Mechanischer Endschalter: Diese Schalter werden durch einen physischen Kontakt oder ein Hindernis aktiviert. Wenn der Kran oder die Laufkatze den Grenzwert erreicht, drückt er einen Hebel oder Knopf, der den Schalter auslöst, die Stromzufuhr zum Motor unterbricht und die Bewegung stoppt.

Näherungsendschalter: Dies sind berührungslose Sensoren, die die Position des Krans oder der Laufkatze erkennen, wenn sie sich dem Grenzwert nähern. Sie verwenden Magnetfelder, Infrarot oder andere Sensortechnologien, um zu erkennen, wann sich der Kran dem Ende seines zulässigen Verfahrwegs nähert.

Rotationsendschalter: Dieser Schalter wird häufig in Hebemechanismen verwendet. Er ist mit der Trommel verbunden und zählt die Umdrehungen. Wenn eine festgelegte Anzahl von Umdrehungen erreicht ist, die der maximalen oder minimalen Höhe entspricht, wird der Schalter aktiviert, um die weitere Bewegung zu stoppen.

Abschluss:

Das akustische und optische Alarmsystem sowie die Endschalter sind integrale Sicherheitskomponenten eines Zweiträger-Portalkrans mit Haken. Das Alarmsystem verbessert die Situationswahrnehmung und macht Bediener und Arbeiter auf Kranbewegungen und mögliche Gefahren aufmerksam, während die Endschalter sicherstellen, dass der Kran innerhalb sicherer Grenzen arbeitet und Überhub und Unfälle verhindert werden. Zusammen tragen diese Systeme zur allgemeinen Sicherheit und Effizienz des Kranbetriebs in industriellen Umgebungen bei. Regelmäßige Wartung und Prüfung dieser Sicherheitsfunktionen sind entscheidend, um ihre Zuverlässigkeit und Wirksamkeit beim Schutz von Personal und Ausrüstung sicherzustellen.

10.Sicherheitseinrichtungen

Überlastschutzeinrichtung

Funktion:

Zweck: Verhindert, dass der Kran Lasten hebt, die seine maximale Nennkapazität (Safe Working Load oder SWL) überschreiten. Eine Überlastung eines Krans kann zu strukturellem Versagen, Umkippen oder schweren Schäden am Kran und der Last führen.

Funktionsweise: Die Überlastsicherung überwacht das Lastgewicht in Echtzeit mithilfe von Sensoren wie Lastmesszellen oder Dehnungsmessstreifen. Übersteigt die Last die Nennkapazität des Krans, löst die Vorrichtung einen Alarm aus und stoppt den Hebevorgang ggf. automatisch, um Schäden zu vermeiden.

Endschalter

Funktion:

Zweck: Verhindern, dass sich Kran, Laufkatze oder Hebezeug über voreingestellte Betriebsgrenzen hinaus bewegen, um Kollisionen oder Entgleisungen zu vermeiden.

Typen:

Hubbegrenzungsschalter: Stoppt den Hubmechanismus, wenn sich der Haken der oberen oder unteren Begrenzung nähert, und verhindert so ein Überheben oder Übersenken.

Laufkatzen-Endschalter: Verhindert, dass sich die Laufkatze zu weit entlang des Trägers bewegt.

Kran-Fahrbegrenzungsschalter: Verhindert, dass der Kran über das Ende der Laufschienen hinausfährt.

Not-Aus-Taster

Funktion:

Zweck: Ermöglicht dem Kranführer oder anderem Personal, den Kranbetrieb im Notfall sofort zu stoppen.

Bedienung: Der Not-Aus-Schalter befindet sich gut sichtbar auf dem Bedienfeld des Krans und an anderen strategischen Stellen. Durch Drücken dieses Schalters wird die Stromversorgung der Kranmotoren unterbrochen und alle Bewegungen werden angehalten.

Antikollisionsgeräte

Funktion:

Zweck: Verhindert Kollisionen zwischen mehreren Kränen, die auf derselben Laufbahn arbeiten, oder zwischen dem Kran und nahe gelegenen Strukturen.

Funktionsweise: Diese Geräte verwenden Sensoren wie Infrarot, Ultraschall oder Radar, um die Nähe eines anderen Krans oder Hindernisses zu erkennen. Wenn sich der Kran zu nahe nähert, verlangsamt oder stoppt das Antikollisionsgerät den Kran, um eine Kollision zu vermeiden.

11.Steuermodus

Pendelsteuerung

Überblick:

Bei der Hängesteuerung handelt es sich um ein Handgerät, das über ein flexibles Kabel mit dem Kran verbunden ist. Der Bediener steuert die Bewegungen des Krans über Tasten oder Schalter an der Hängesteuerung.

Hauptmerkmale:

Benutzerfreundlichkeit: Einfach und intuitiv, sodass der Bediener den Kran steuern kann, während er neben ihm hergeht.

Langlebiges Design: Konstruiert, um rauen Industrieumgebungen standzuhalten.

Sicherheit: Der Bediener bleibt in sicherem Abstand zur Last, wodurch das Verletzungsrisiko verringert wird.

Einschränkungen: Die Bewegungsfreiheit des Bedieners wird durch die Länge des Kabels eingeschränkt und in manchen Umgebungen kann das Kabel hinderlich sein oder sich verheddern.

Drahtlose Fernbedienung

Überblick:

Drahtlose Fernbedienungssysteme übertragen Befehle über Radiofrequenz- (RF) oder Infrarot- (IR) Signale von einem Handsender an den Empfänger des Krans. So kann der Bediener den Kran drahtlos aus der Ferne steuern.

Hauptmerkmale:

Verbesserte Mobilität: Die Bediener können sich frei um den Kran herum bewegen, was für bessere Sicht und einen sichereren Betrieb sorgt.

Erhöhte Sicherheit: Der Bediener kann einen sicheren Abstand zur Last und zum Kran einhalten, wodurch das Unfallrisiko verringert wird.

Flexibilität: Die drahtlose Steuerung ist besonders nützlich in großen Arbeitsbereichen oder Bereichen mit Hindernissen, in denen eine Pendelsteuerung unpraktisch wäre.

Batteriebetrieben: Die Fernbedienung wird mit Batterien betrieben, die regelmäßig aufgeladen oder ausgetauscht werden müssen.

Kabinensteuerung

Überblick:

Bei der Kabinensteuerung wird der Kran von einer geschlossenen Kabine aus bedient, die am Kran selbst montiert ist. Der Bediener verwendet Joysticks, Tasten und andere Bedienelemente, um die Bewegungen des Krans zu steuern.

Hauptmerkmale:

Volle Sicht: Der Bediener hat eine erhöhte, ungehinderte Sicht auf den Arbeitsbereich, was eine präzise Handhabung der Last ermöglicht.

Komfort und Sicherheit: Die Kabine ist auf den Komfort des Bedieners ausgelegt und verfügt häufig über Klimaanlage und ergonomische Sitze. Sie bietet auch Schutz vor Umweltgefahren.

Umfassende Steuerung: Die Kabinensteuerung wird typischerweise bei großen Kränen mit komplexen Vorgängen verwendet und bietet dem Bediener die vollständige Kontrolle über alle Kranfunktionen.

Kommunikationssysteme: Die Kabine ist normalerweise mit Kommunikationsgeräten ausgestattet, um den Kontakt mit dem Bodenpersonal aufrechtzuerhalten.

Automatisierte Steuerung

Überblick:

Automatisierte Steuerungssysteme verwenden vorprogrammierte Anweisungen und Sensoren, um den Kran mit minimalem menschlichen Eingriff zu bedienen. Diese Systeme sind ideal für sich wiederholende Aufgaben in kontrollierten Umgebungen, wie z. B. in der Fertigung oder beim Materialtransport in Lagern.

Hauptmerkmale:

Präzision: Automatisierte Systeme können komplexe Bewegungen mit hoher Präzision ausführen, wodurch das Risiko menschlicher Fehler reduziert wird.

Effizienz: Die Automatisierung ist ideal für sich wiederholende Aufgaben und erhöht die Produktivität, indem sie den Zeitaufwand für manuelle Vorgänge reduziert.

Sicherheit: Durch die automatische Steuerung ist weniger menschliche Anwesenheit in der Nähe des Krans erforderlich, wodurch das Unfallrisiko minimiert wird.

Fortschrittliche Technologie: Verwendet SPS (speicherprogrammierbare Steuerungen), Sensoren und Software zur Steuerung des Kranbetriebs.



12.Skizze







Vorteile

Hohe Tragfähigkeit

Erhöhte Festigkeit: Die Zweiträgerkonstruktion bietet im Vergleich zu Einträgerkranen eine höhere Festigkeit und Stabilität und ermöglicht das Heben schwererer Lasten.

Vielseitigkeit: Kann eine große Bandbreite schwerer und sperriger Materialien handhaben und ist daher für Branchen wie Fertigung, Bau und Stahlwerke geeignet.

Verbesserte Stabilität und Sicherheit

Robuste Struktur: Die beiden parallelen Träger verteilen die Last gleichmäßiger, verringern das Risiko einer strukturellen Verformung und verbessern die Gesamtstabilität.

Sicherheitsfunktionen: Ausgestattet mit verschiedenen Sicherheitsvorrichtungen wie Endschaltern, Überlastschutz und Not-Aus, um Unfälle zu verhindern und einen sicheren Betrieb zu gewährleisten.

Verbesserte Hubhöhe

Größere Bodenfreiheit: Die Doppelträgerkonstruktion ermöglicht größere Hubhöhen und einen größeren Hakenweg und ist daher für das Heben von Lasten in Umgebungen mit großer Bodenfreiheit geeignet.

Größere Reichweite: Bietet im Vergleich zu Einträgerkranen einen größeren Arbeitsbereich und eine verbesserte Reichweite und ermöglicht so eine flexiblere Materialhandhabung.

Höhere Hubgeschwindigkeit und Präzision

Effizienter Betrieb: Verfügt normalerweise über leistungsstarke Hebemechanismen, die schnellere Hebe- und Senkgeschwindigkeiten ermöglichen und so die Betriebseffizienz verbessern.

Präzise Steuerung: Bietet präzise Kontrolle über Lastbewegungen, was für Aufgaben unerlässlich ist, die eine genaue Positionierung schwerer Lasten erfordern.

Längere Spanne

Erweiterte Reichweite: Das Doppelträgerdesign ermöglicht größere Spannweiten zwischen den Stützen und bietet so eine größere Abdeckung und Flexibilität im Arbeitsbereich.

Geringerer Stützbedarf: Es werden weniger Stützsäulen benötigt, wodurch mehr freie Bodenfläche zur Verfügung steht und die Materialbewegung erleichtert wird.

Längere Spanne

Erweiterte Reichweite: Das Doppelträgerdesign ermöglicht größere Spannweiten zwischen den Stützen und bietet so eine größere Abdeckung und Flexibilität im Arbeitsbereich.

Geringerer Stützbedarf: Es werden weniger Stützsäulen benötigt, wodurch mehr freie Bodenfläche zur Verfügung steht und die Materialbewegung erleichtert wird.

Haltbarkeit und Zuverlässigkeit

Robuste Konstruktion: Entwickelt, um rauen Industrieumgebungen und schweren Belastungen standzuhalten und so langfristige Haltbarkeit und zuverlässige Leistung zu gewährleisten.

Geringer Wartungsaufwand: Aufgrund der robusten Konstruktion und der hochwertigen Komponenten ist im Allgemeinen weniger Wartung als bei leichteren Krankonstruktionen erforderlich.





Schwerindustrie

Produktionsstätten:

Montagelinien: Werden zum Heben und Bewegen schwerer Komponenten oder Baugruppen entlang von Produktionslinien verwendet.

Maschinenwerkstätten: Erleichtert die Handhabung großer Maschinen und Geräte während der Wartung, Reparatur oder Installation.

Stahlwerke:

Materialhandhabung: Transportiert schwere Stahlknüppel, -spulen und andere Materialien zwischen verschiedenen Stufen des Produktionsprozesses.

Be- und Entladen: Hilft beim Be- und Entladen von Rohstoffen und Fertigprodukten aus Transportfahrzeugen.

Konstruktion

Site-Betrieb:

Materialhandhabung: Bewegt Baumaterialien wie Stahlträger, Betonplatten und vorgefertigte Abschnitte auf Baustellen.

Montage: Hebt und positioniert große Bauteile bei der Montage von Bauwerken wie Brücken, Hochhäusern und Industrieanlagen.

Betonfertigteilwerke:

Produktion: Wird für die Handhabung und den Transport von Betonfertigteilen vom Betonierbereich zum Lager- oder Versandbereich verwendet.

Schifffahrt und Häfen

Containerumschlag:

Be- und Entladen: Transportiert Container innerhalb des Hafengebiets auf und von Schiffen, Zügen oder LKWs.

Lagerung: Erleichtert die Bewegung von Containern innerhalb des Hafens oder Lagerplatzes.

Schüttgutumschlag:

Beladung: Behandelt Schüttgüter wie Kohle, Getreide oder Mineralien während des Beladevorgangs auf Schiffe oder in Lagereinrichtungen.

Lagerung und Vertrieb

Große Lagerhallen:

Materialhandhabung: Transportiert schwere Güter und Geräte innerhalb großer Lageranlagen.

Bestandsverwaltung: Hilft beim Ordnen und Abrufen schwerer Gegenstände, die in hohen Regalen oder Regalsystemen gelagert sind.





Design und Engineering

Konzeption:

Erfassung der Anforderungen: Verstehen Sie die Anforderungen des Kunden, einschließlich Tragfähigkeit, Spannweite, Hubhöhe und Betriebsumgebung.

Vorläufiger Entwurf: Erstellen Sie erste Designkonzepte und Layouts auf Grundlage der erfassten Anforderungen.

Detailplanung:

Strukturanalyse: Führen Sie detaillierte Berechnungen und Simulationen durch, um sicherzustellen, dass die Krankonstruktion die angegebenen Lasten und Betriebsbedingungen bewältigen kann.

CAD-Zeichnungen: Entwickeln Sie detaillierte technische Zeichnungen mithilfe von CAD-Software (Computer-Aided Design). Dazu gehören die Portalstruktur, Hebemechanismen und Steuerungssysteme.

Komponentenauswahl: Wählen Sie geeignete Materialien und Komponenten für den Kran, einschließlich Träger, Räder, Hebezeuge und Steuerungssysteme.

Materialbeschaffung

Materialauswahl:

Hochwertige Materialien: Beschaffen Sie hochwertigen Stahl und andere Materialien, die für die Kranstruktur und -komponenten erforderlich sind.

Lieferantenauswahl: Beziehen Sie Komponenten von zuverlässigen Lieferanten und stellen Sie sicher, dass sie die erforderlichen Spezifikationen und Standards erfüllen.

Inspektion:

Materialprüfung: Überprüfen Sie eingehende Materialien auf Qualität und Einhaltung der Spezifikationen, bevor sie in der Produktion verwendet werden.

Herstellung

Schneiden und Formen:

Stahlschneiden: Schneiden Sie Stahlplatten und -profile mit Schneidwerkzeugen wie Plasmaschneidern oder Sägen auf die erforderlichen Maße.

Formen: Mit Biegemaschinen und Pressen lassen sich Stahlbauteile nach den Konstruktionsvorgaben formen.

Schweißen und Montage:

Schweißen: Montieren Sie die Krankomponenten, indem Sie die Teile zusammenschweißen. Dazu gehören Portalträger, Querträger und andere Strukturelemente.

Montage: Montieren Sie die Hauptkomponenten, einschließlich Hauptträger, Endwagen und Hebemechanismen.

Komponentenintegration

Hebezeug und Laufkatze:

Installation des Hebezeugs: Installieren Sie den Hebemechanismus, einschließlich Haken, Trommel und Winde, an der Kranstruktur.

Laufkatzenmontage: Montieren und installieren Sie das Laufkatzensystem, das sich entlang der Träger des Portalkrans bewegt.

Reisemechanismen:

Kran-Fahrmechanismus: Installieren Sie den Fahrmechanismus, einschließlich Räder und Antriebssysteme, für die Bewegung des Krans entlang seiner Laufbahn.

Laufkatzen-Fahrmechanismus: Richten Sie das Laufkatzen-Fahrsystem so ein, dass eine horizontale Bewegung entlang des Kranträgers möglich ist.

Elektrische Systeme und Steuerungssysteme

Verkabelung und Steuerung:

Verkabelung: Installieren Sie elektrische Leitungen und Komponenten, einschließlich Motoren, Endschalter und Sensoren.

Steuerungssysteme: Integrieren Sie die Steuerungssysteme, zu denen Hängesteuerungen, drahtlose Fernbedienungen oder Kabinensteuerungen gehören können.

Sicherheitseinrichtungen:

Installieren Sie Sicherheitssysteme: Installieren Sie Sicherheitsvorrichtungen wie Überlastschutz, Endschalter und Alarmsysteme.

Prüfung und Qualitätssicherung

Tests vor der Montage:

Komponentenprüfung: Testen Sie einzelne Komponenten wie Hebezeuge und Steuerungen vor der Montage auf ordnungsgemäße Funktionalität.

Endmontageprüfung:

Betriebstests: Führen Sie umfassende Tests des vollständig montierten Krans durch, einschließlich Belastungstests, Fahrtests und Überprüfungen der Sicherheitssysteme.

Qualitätskontrollen: Führen Sie Qualitätssicherungsprüfungen durch, um sicherzustellen, dass der Kran alle Konstruktionsspezifikationen und Sicherheitsstandards erfüllt.

Lackierung und Lackierung

Oberflächenvorbereitung:

Reinigung: Reinigen Sie die Oberfläche des Krans, um Schmutz, Rost und Verunreinigungen zu entfernen.

Oberflächenbehandlung: Wenden Sie Behandlungen an, um die Oberfläche für das Streichen vorzubereiten.

Malerei:

Grundierung: Tragen Sie eine Grundierungsschicht auf, um den Stahl vor Korrosion zu schützen.

Decklackierung: Tragen Sie die letzte Farbschicht auf, um Haltbarkeit und Ästhetik zu gewährleisten.

Lieferung und Installation

Verkehr:

Logistik: Planen und durchführen des Transports der Krankomponenten zum Einsatzort.

Handhabung: Achten Sie beim Transport auf eine sichere Handhabung um Schäden zu vermeiden.

Installation:

Montage vor Ort: Montieren Sie den Kran vor Ort, einschließlich der Errichtung der Portalstruktur, der Installation des Hebezeugs und der Einrichtung der Fahrmechanismen.

Letzte Anpassungen: Nehmen Sie alle notwendigen Anpassungen vor und optimieren Sie den Kran für optimale Leistung.

Inbetriebnahme und Schulung

Inbetriebnahme:

Systemprüfungen: Führen Sie letzte Prüfungen durch und stellen Sie sicher, dass alle Systeme ordnungsgemäß funktionieren.

Zertifizierung: Besorgen Sie sich alle erforderlichen Zertifizierungen oder Genehmigungen von Aufsichtsbehörden.

Schulung des Bedieners:

Schulung: Schulen Sie Kranführer und Wartungspersonal im Betrieb und in den Sicherheitsfunktionen des Krans.

Wartung und Support

Unterstützung nach der Installation:

Wartungsdienste: Bieten Sie fortlaufende Wartungsdienste und Support an, um sicherzustellen, dass der Kran in gutem Betriebszustand bleibt.

Kundensupport: Bietet nach Bedarf technischen Support und Unterstützung.





Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sets (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Gerätevernetzungsrate wird 95 % erreichen. 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat erreicht.

Beliebte label: Zweiträger-Portalkran mit Haken, China Zweiträger-Portalkran mit Haken Hersteller, Lieferanten, Fabrik
