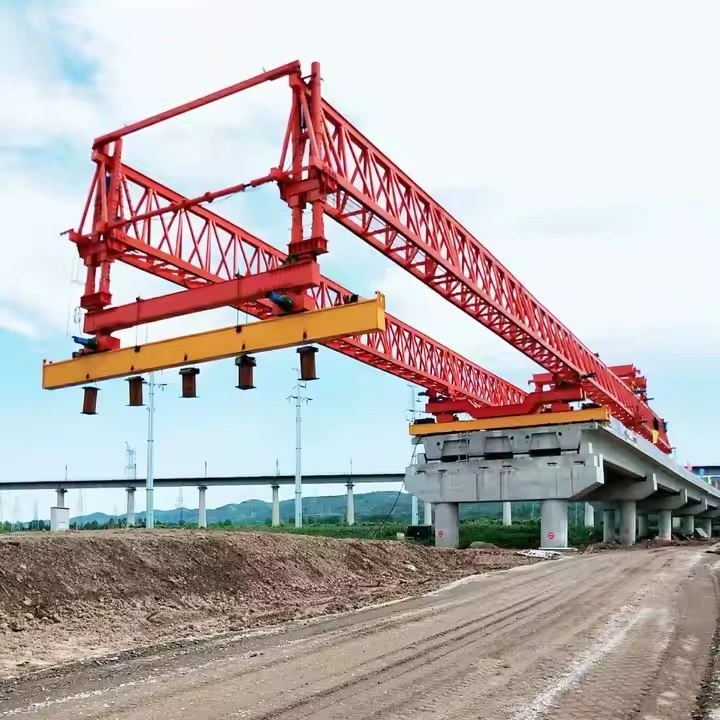

Brückenbaumaschine für den Bau

Diese hochmoderne Ausrüstung wurde entwickelt, um die Art und Weise, wie Brücken gebaut werden, zu revolutionieren. Sie kombiniert fortschrittliche Technologie, Effizienz und Sicherheit, um außergewöhnliche Ergebnisse bei Brückenbauprojekten zu erzielen.





Eine Brückenbaumaschine (BEM) ist ein spezielles Baugerät, das für die effiziente und präzise Installation von Brückensegmenten, Trägern und Decks verwendet wird. Diese Maschinen sind für große Brückenbauprojekte unerlässlich, insbesondere im Segmentbrückenbau, bei der Errichtung von Fertigteilträgern und bei Verfahren mit ausgewogenen Auslegern.

Hauptmerkmale einer Brückenbaumaschine (BEM):
1. Hohe Tragfähigkeit
Konzipiert für den Transport schwerer Fertigbetonsegmente, Stahlträger oder Brückendecks mit voller Spannweite.

Je nach Modell können Lasten von 100 bis über 1.000 Tonnen gehoben und positioniert werden.

2. Einstellbare Spannweite und Höhe
Der modulare Aufbau ermöglicht anpassbare Spannweiten zur Anpassung an unterschiedliche Brückenbreiten.

Hydraulische oder mechanische Systeme ermöglichen eine Höhenverstellung für unterschiedliche Pfeilerhöhen.

3. Selbst-Start- und Selbst-fähigkeit
Viele BEMs starten selbst -, was bedeutet, dass sie ohne zusätzliche Kräne vorwärts bewegt werden können.

Ausgestattet mit Raupen, Schienen oder Rädern für Mobilität entlang der Brückentrasse.

4. Präzisionspositionierungssystem
Verwendet hydraulische Heber, Winden und computergesteuerte Steuerungen für eine millimetergenaue Positionierung der Segmente.

Einige Modelle verfügen über eine lasergesteuerte oder GPS-gestützte Ausrichtung für eine optimale Positionierung.

5. Unterstützungssysteme für verschiedene Bauweisen
Ausbalancierte Auslegermontage: Unterstützt die segmentweise -segmentweise-Installation von Pfeilern aus.

Inkrementeller Vorschub: Wird zum Einschieben vor-vormontierter Brückendecks verwendet.

Vollständige -Spannerrichtung: Hebt und platziert ganze Brückenfelder in einem Arbeitsgang.

6. Sicherheits- und Stabilitätsmerkmale
Kippschutzmechanismen und Gegengewichte sorgen für Stabilität beim Heben.

Ausfall-sichere Bremssysteme und wind-beständige Konstruktionen für Brücken in großer Höhe-oder mit großer -Spannweite.

7. Fern- und automatisierte Steuerung
Erweiterte Modelle verfügen über einen ferngesteuerten-Betrieb für die Sicherheit in Gefahrenzonen.

Die automatisierte Segmenthandhabung reduziert den manuellen Arbeitsaufwand und beschleunigt den Bau.

8. Anpassungsfähigkeit an verschiedene Brückentypen
Geeignet für Autobahnbrücken, Eisenbahnbrücken, Viadukte und städtische Überführungen.

Kann für Beton-, Stahl- oder Verbundbrückenkonstruktionen angepasst werden.

9. Schnelle Montage und Demontage
Konzipiert für eine schnelle Bereitstellung, um Bauverzögerungen zu minimieren.

Modulare Komponenten ermöglichen einen einfachen Transport zwischen Einsatzorten.

Anwendungen von Brückenbaumaschinen:
Segmentbrückenbau (Fertigteil oder vor Ort gegossen)

Vorschubträger für Fertigteilträger

Installation von Schrägseil- und Hängebrückendecks

Bau von Eisenbahn- und U-Bahn-Viadukten





Eine Brückenbaumaschine (BEM) ist ein spezielles Baugerät, das für die Montage und Installation von Brückensegmenten, Trägern oder Fertigbauteilen verwendet wird. Nachfolgend finden Sie eine detaillierte Konstruktionsspezifikation für eine typische Brückenbaumaschine:

1. Allgemeine Spezifikationen
Maschinentyp: Selbst-aufrichtender, modularer oder Portalaufrichter-

Anwendung: Vorgefertigte Segmentbrücken, Trägervorschub, balancierte Auslegerkonstruktion

Tragfähigkeit: 100–500 Tonnen (variiert je nach Projektanforderungen)

Spannweite: 30–60 Meter (einstellbar für verschiedene Brückenkonfigurationen)

Stromversorgung: Hydraulisch/elektrisch/diesel-betrieben

Steuerungssystem: Automatisiert/ferngesteuert-mit manueller Übersteuerung

2. Strukturkomponenten
Hauptträger/Träger: Hochfester Stahl (Klasse S355/S460) mit einstellbarer Länge

Stütztürme/Säulen: Hydraulische oder mechanische Heber zur Höhenverstellung

Startnase: Erleichtert den Vorwärtsantrieb während der Erektion

Hebemechanismus: Hydraulische Winden oder Kräne mit präziser Positionierung

Reisesystem: Schienen-montiert, radbasiert- oder Schiebemechanismus

3. Funktionale Anforderungen
Aufbaugeschwindigkeit: 10–20 Meter pro Tag (je nach Gewicht und Komplexität des Segments)

Ausrichtungsgenauigkeit: ±5 mm bei vertikaler/horizontaler Positionierung

Stabilität: Windwiderstand bis 45 km/h (mit automatischer Verriegelung bei starkem Wind)

Sicherheitsmerkmale: Überlastungssensoren, Notbremsen, Antikollisionssysteme

4. Installation und Betrieb
Montage: Montage vor Ort mit modularen Komponenten für einfachen Transport

Startmethode: Inkrementeller Start, freitragende Montage oder feldweise Platzierung

Lasthandhabung: Kann vorgefertigte Segmente oder Träger heben, drehen und platzieren

Einstellbarkeit: Anpassbar an gebogene und gerade Brückenausrichtungen

5. Sicherheit und Compliance
Designnormen: EN 1993 (Eurocode 3), OSHA/ANSI-Sicherheitsvorschriften

Anforderungen an den Bediener: Zertifiziertes Personal mit Spezialschulung

Wartung: Tägliche Inspektion von Hydrauliksystemen, Überprüfung der strukturellen Integrität

6. Umweltaspekte
Geräuschpegel:<75 dB (with sound dampening features)

Emissionen: Konform mit Tier 4/Stufe V für Dieselmotoren

Minimale Bodenbeeinträchtigung: Reduzierter Platzbedarf für umweltsensible Bereiche

7. Optionale Funktionen
Automatisiertes Vermessungssystem: Lasergesteuerte Ausrichtung für Präzision

Adaptiver Klettermechanismus: Für variable Pfeilerhöhen

Telemetrie und Fernüberwachung: Echtzeit-Datenprotokollierung für das Projektmanagement

Abschluss
Eine Brückenbaumaschine muss robust, präzise und an verschiedene Baumethoden anpassbar sein. Die Spezifikationen sollten mit den projektspezifischen-Anforderungen übereinstimmen, einschließlich Tragfähigkeit, Spannweite und Umgebungsbedingungen.





Eine Brückenbaumaschine (BEM) ist ein spezielles Baugerät, das beim Brückenbau für die Montage und Installation vorgefertigter Brückenkomponenten wie Träger, Segmente und Decks verwendet wird. Diese Maschinen verbessern die Effizienz, Sicherheit und Präzision bei Brückenbauprojekten, insbesondere bei weitläufigen oder komplexen Bauwerken.

Arten von Brückenbaumaschinen
Portalkransysteme – werden zum Heben und Platzieren von vorgefertigten Trägern oder Segmenten verwendet.

Startportale – Bewegen Sie sich entlang des Brückendecks, um Segmente in einer ausgewogenen Auslegerkonstruktion zu positionieren.

Selbst-Self{0}}Propelled Modular Transporters (SPMTs) – Mehrachsige Hochleistungsfahrzeuge-, die große Brückenkomponenten transportieren und platzieren.

Inkrementelle Einschubmaschinen – Schieben Sie Brückensegmente nacheinander von einem Widerlager aus an ihren Platz.

Segmenterektoren (Trägervorschubmaschinen) – Speziell für den Fertigteilbrückenbau konzipiert.









Eine Brückenbaumaschine (BERM) ist ein spezielles Baugerät, das für die effiziente und sichere Montage von Brückensegmenten entwickelt wurde. Diese Maschinen werden häufig im modernen Brückenbau eingesetzt, insbesondere für vorgefertigte Segmentbrücken, ausbalancierte Auslegerbrücken und feldweise Bauweisen.

Vorteile von Brückenbaumaschinen im Bauwesen:
Hohe Effizienz und Geschwindigkeit

BERMs ermöglichen eine schnelle Montage von Brückensegmenten und verkürzen so die Bauzeit erheblich.

Automatisierte Prozesse minimieren den manuellen Aufwand und ermöglichen einen kontinuierlichen Arbeitsfortschritt.

Präzision und Qualitätskontrolle

Gewährleistet eine genaue Platzierung schwerer Brückensegmente mit minimalen Fehlern.

Reduziert das Risiko einer Fehlausrichtung und verbessert die strukturelle Integrität.

Erhöhte Sicherheit

Minimiert die Notwendigkeit, dass Arbeiter gefährliche Aufgaben in der Höhe ausführen müssen.

Reduziert die mit dem herkömmlichen Kranbetrieb verbundenen Risiken.

Reduzierte Verkehrsstörungen

Ideal für städtische Gebiete, in denen die Minimierung von Straßen- oder Schienensperrungen von entscheidender Bedeutung ist.

Ermöglicht den Bau über bestehender Infrastruktur (z. B. Autobahnen, Flüsse) ohne größere Hindernisse.

Kosten-Effektivität

Senkt die Arbeitskosten durch Automatisierung und weniger manuelle Handhabung.

Reduziert den Bedarf an umfangreichen temporären Stützen oder Gerüsten.

Vielseitigkeit

Kann für verschiedene Brückentypen angepasst werden (z. B. Hohlkastenträger, T-Träger, Bögen).

Geeignet für verschiedene Bauweisen (Feld-für-Feld, ausbalancierter Ausleger, schrittweiser Start).

Minimale Umweltbelastung

Reduziert den Bedarf an großen Baustellen und verringert die Bodenbeeinträchtigung.

Weniger Lärm und Umweltverschmutzung im Vergleich zu herkömmlichen Methoden.

Fähigkeit, schwere Lasten zu bewältigen

Kann massive Fertigteilsegmente (bis zu Hunderten Tonnen) heben und positionieren.

Macht den Einsatz mehrerer Kräne oder schwerer Hebegeräte überflüssig.

Allwetterkonstruktion.-

Einige BERMs sind für den Betrieb unter schwierigen Wetterbedingungen ausgelegt und stellen so sicher, dass die Projektzeitpläne eingehalten werden.

Modulares und wiederverwendbares Design

Viele BERMs können zerlegt und für mehrere Projekte wiederverwendet werden, was die Kosteneffizienz verbessert.





Eine Brückenbaumaschine (BERM) ist ein spezielles Baugerät, mit dem Brückensegmente effizient und sicher montiert und positioniert werden. Diese Maschinen sind im modernen Brückenbau von entscheidender Bedeutung, insbesondere bei Brücken mit großer Spannweite, Viadukten und Hochstraßen.
Anwendungen im Bauwesen
Segmentierter Brückenbau – Vorgefertigte Segmente werden angehoben und montiert.

Eisenbahn- und Autobahnviadukte – Beschleunigt den Bau in erhöhten Abschnitten.

Städtische Überführungen – Minimiert Verkehrsstörungen durch schnelle Installation.

Brücken mit großer-Spannweite – Unterstützt ausgeglichene Auslegermethoden.

Brückensanierung – Hilft, alte Brückenabschnitte effizient zu ersetzen.





Eine Brückenbaumaschine (BEM) ist ein Spezialgerät, das beim Brückenbau eingesetzt wird, insbesondere zum Platzieren von vorgefertigten Segmenten oder Trägern. Wenn Sie sich auf den Produktionsablauf eines Baukrans (z. B. eines BEM) beziehen, finden Sie hier eine strukturierte Aufschlüsselung des Herstellungsprozesses:

1. Design- und Engineering-Phase
Anforderungsanalyse: Belastbarkeit, Spannweite, Mobilität und Betriebsbedingungen ermitteln.

CAD-Modellierung: Erstellen Sie detaillierte 3D-Modelle der BEM-Struktur, einschließlich Auslegern, Stützen, Hydrauliksystemen und Steuerungen.

Strukturanalyse: Führen Sie eine Finite-Elemente-Analyse (FEA) durch, um Festigkeit und Stabilität unter Last sicherzustellen.

Einhaltung gesetzlicher Vorschriften: Stellen Sie die Einhaltung internationaler Standards sicher (ISO, OSHA, EN usw.).

2. Materialbeschaffung
Hoch-Stahl: Hauptmaterial für Träger, Ausleger und Fahrgestelle.

Hydraulikkomponenten: Zylinder, Pumpen und Ventile für Bewegung und Heben.

Elektrische Systeme: Motoren, Sensoren und Bedienfelder.

Schweißzusätze und Verbindungselemente: Hochwertige-Bolzen und Schweißstäbe.

3. Herstellungsprozess
A. Strukturelle Fertigung
Schneiden: Plasma- oder Laserschneiden von Stahlplatten und -trägern.

Biegen und Umformen: Formen von Bauteilen mit Abkantpressen.

Schweißen:

Unterbaugruppenschweißen von Trägern, Auslegern und Stützrahmen.

Vollständige Schweißnähte für kritisch tragende Teile.

Wärmebehandlung nach dem Schweißen (PWHT), um Spannungen abzubauen.

Bearbeitung: Bohren und Fräsen für präzise Montage.

B. Mechanische Montage
Installation des Hydrauliksystems: Montage von Zylindern, Pumpen und Schläuchen.

Antriebsmechanismus: Installation von Motoren, Getrieben und Ketten/Rädern (falls mobil).

Gegengewichte und Stabilisatoren: Hinzufügen von Ballast für das Gleichgewicht.

C. Integration von Elektro- und Steuerungssystemen
Kabelbäume: Anschluss von Sensoren, Endschaltern und Steuergeräten.

SPS- und HMI-Setup: Programmierung für automatisierte Abläufe.

Sicherheitssysteme: Überlastschutz, Not-Aus und Kollisionsschutz.

4. Qualitätskontrolle und Tests
Maßprüfung: Überprüfung von Toleranzen mit CMM (Koordinatenmessgerät).

Zerstörungsfreie Prüfung (NDT): Ultraschall-, Magnetpartikel- oder Röntgenprüfung für Schweißnähte.

Lasttests: Statische und dynamische Lasttests zur Validierung der Kapazität.

Funktionsprüfung: Überprüfung hydraulischer Bewegungen, elektrischer Steuerungen und Sicherheitsfunktionen.

5. Lackierung und Oberflächenbehandlung
Sandstrahlen: Oberflächenvorbereitung für die Lackhaftung.

Grundierung und Lackierung: Korrosionsschutzbeschichtungen (Epoxidharz/Polyurethan).

Kennzeichnung und Etikettierung: Sicherheitswarnungen und Betriebsanweisungen.

6. Endmontage und Inbetriebnahme
-Montage vor Ort (falls modular): Große BEMs können in Teilen transportiert und auf der Baustelle montiert werden.

Bedienerschulung: Demonstration von Kontrollen, Wartung und Sicherheitsprotokollen.

Feldtests: Probeläufe mit tatsächlichen Brückensegmenten (falls zutreffend).

7. Lieferung und Installation
Transport: Demontage (falls erforderlich) und Logistikplanung.

Installation vor Ort: Montage mit Hilfskränen und Ausrichtungsprüfungen.

Übergabe: Endkontrolle und Zertifizierung vor dem operativen Einsatz.





Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. . 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat 85 % erreicht.
