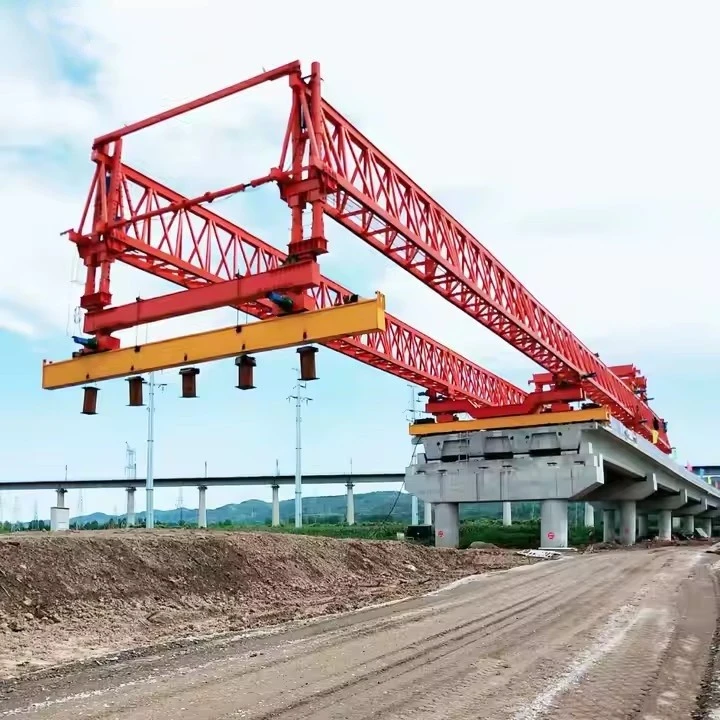

450-Tonnen-Brückenwerferausrüstung

Eine 450-Tonnen-Brückenwerfer ist ein Hochleistungsgerät, das beim Bau von Brücken verwendet wird, insbesondere zum Einbringen vorgefertigter oder zusammengebauter Brückensegmente. Diese Maschinen sind für große Infrastrukturprojekte wie Autobahnüberführungen, Eisenbahnbrücken und Viadukte unerlässlich.





Eine 450-Tonnen schwere Brückenwerferausrüstung ist eine Hochleistungsmaschine, die für die effiziente Installation großer Brückensegmente entwickelt wurde und typischerweise bei Infrastrukturprojekten wie Autobahnen, Eisenbahnen und städtischen Überführungen eingesetzt wird. Nachfolgend sind die Hauptmerkmale solcher Geräte aufgeführt:

1. Hohe Tragfähigkeit
Kann Brückensegmente mit einem Gewicht von bis zu 450 Tonnen bewältigen und eignet sich daher für den Brückenbau mit großen -Spannweiten.

Einstellbar für unterschiedliche Lastverteilungen, um Stabilität beim Start zu gewährleisten.

2. Modulares und anpassbares Design
Modulare Komponenten ermöglichen die Anpassung an verschiedene Brückentypen (z. B. Hohlkastenträger, T--Träger, Segmentbrücken).

Verstellbare Stützen und Startnasen zur Anpassung an unterschiedliche Brückengeometrien.

3. Fortschrittliches Hydrauliksystem
Hochpräzise hydraulische Heber für sanftes und kontrolliertes Anfahren.

Synchronisierte Hebe- und Schiebemechanismen sorgen für eine gleichmäßige Gewichtsverteilung.

4. Selbst-Angetriebene oder winden-betriebene Bewegung
Einige Modelle verwenden -selbstfahrende Mechanismen (Raupen oder Räder), während andere für die Vorwärtsbewegung auf Winden--und-Seilsysteme angewiesen sind.

Kann auf temporären Gleisen oder vorhandenen Brückendecks betrieben werden.

5. Computergestütztes Kontrollsystem
Automatisierte Überwachung der Lastverteilung, Ausrichtung und Belastungsniveaus.

Echtzeit-Feedback, um Überlastung oder Fehlausrichtung zu verhindern.

6. Sicherheitsmechanismen
Ausfallsichere Bremssysteme, um versehentliches Ausrutschen zu verhindern.

Not-Aus-Funktionen und Überlastschutz.

7. Vielseitigkeit bei den Startmethoden
Kann je nach Projektanforderungen einen inkrementellen Start (Push-{0}}Start) oder einen vollständigen -Spannungsstart durchführen.

Geeignet für gerade, gebogene oder geneigte Brückenausrichtungen.

8. Kompakt und transportabel
Konzipiert für einfache Demontage und Transport zwischen Baustellen.

Einige Modelle verfügen über schnelle -Montagemechanismen, um die Einrichtungszeit zu verkürzen.

9. Umweltanpassungsfähigkeit
Kann in verschiedenen Geländen eingesetzt werden, einschließlich weichem Boden, steilen Hängen oder über Wasser.

Wetter-beständige Materialien für Langlebigkeit unter rauen Bedingungen.

10. Kosten- und Zeiteffizienz
Reduziert den Bedarf an schweren Kränen und senkt die Projektkosten.

Beschleunigt die Bauzeit durch die Ermöglichung kontinuierlicher Startvorgänge.





450-Tonnen-Brückenwerferausrüstung – Technische Spezifikationen
Allgemeine Beschreibung
Zweck: Konzipiert für den Vorschub von vorgefertigten Beton-/Stahlbrückensegmenten, Trägern oder Hohlkastenträgern mit voller Spannweite bis zu 450 Tonnen.

Typ: Selbst-startendes, modulares oder Portal-basiertes System.

Anwendung: Geeignet für den Bau von Autobahnen, Eisenbahnen und Brücken mit großer Spannweite.

Wichtigste technische Parameter
Maximale Startkapazität: 450 Tonnen (pro Segment/Träger)

Spannweite: Einstellbar (typischerweise 20 m – 60 m, je nach Konfiguration)

Startgeschwindigkeit: 3–10 m/min (hydraulischer/elektrischer Antrieb)

Arbeitsbreite: Anpassbar an die Breite des Brückendecks (z. B. 10 m – 20 m)

Hubhöhe: Einstellbar (z. B. 5 m – 30 m über dem Boden)

Stromversorgung: Dieselgenerator oder externe Stromversorgung (z. B. 380 V, 50 Hz, 100 kW+)

Hydraulische und elektrische Systeme
Hydraulikdruck: 25–35 MPa

Pumpenleistung: 50–100 l/min

Steuerungssystem: Ferngesteuert-mit Sicherheitsverriegelungen.

Sensoren: Lastüberwachung, Neigungssensoren und Ausrichtungsrückmeldung.

Sicherheitsfunktionen
Überlastschutz (automatische-Abschaltung bei mehr als oder gleich 110 % Kapazität).

Notbremssystem.

Rutschfester Verriegelungsmechanismus.

Windwiderstand: Stabil bis Beaufort-Skala 6 (12,5 m/s).

Mobilität & Installation
Transport: Modularer Aufbau für einfache Demontage (containerisiert).

Montagezeit: 7–14 Tage (je nach Standortbedingungen).

Schienen-/Schienensystem: Optional für Längsbewegung.

Umgebungs- und Betriebsbedingungen
Betriebstemperatur: -20 Grad bis +50 Grad.

Luftfeuchtigkeit: Bis zu 90 %, nicht-kondensierend.

Bodendruck: Weniger als oder gleich 150 kPa (vorbereitetes Fundament erforderlich).

Compliance und Standards
Designcodes: EN 1993, AASHTO, BS oder projektspezifische Standards.

Sicherheitsstandards: OSHA/CE-zertifiziert.

Qualitätskontrolle: NDT (UT/MT) für kritische Schweißnähte.





Eine 450-Tonnen-Brückenwerfer ist ein schweres Gerät, das im Baugewerbe eingesetzt wird, insbesondere zum Abheben von Trägern oder Segmenten bei Brückenbauprojekten. Nachfolgend sind die Schlüsselkomponenten aufgeführt, die typischerweise in einem solchen System zu finden sind:

1. Hauptstartträger (Startnase)
Der primäre Strukturträger, der Brückensegmente trägt und positioniert.

Oft modular für einfachen Transport und Montage.

2. Hydraulisches Startsystem
Hydraulische Heber/Drücker – sorgen für den Schub, um den Werfer vorwärts zu bewegen.

Hydraulikzylinder – werden zum Heben und Verstellen von Segmenten verwendet.

Pumpstation – Versorgt das Hydrauliksystem mit Strom.

3. Stütz- und Lagersystem
Temporäre Stützen/Pfeiler – Halten Sie die Trägerrakete während des Betriebs fest.

Gleitlager – Ermöglichen eine reibungslose Längsbewegung.

Verstellbare Beine – Für Höhen- und Ausrichtungskorrekturen.

4. Hebe- und Handhabungsgeräte
Winden und Hebezeuge – Zum Heben von Fertigteilsegmenten.

Krananbaugeräte – Hilfshebevorrichtungen.

5. Führungs- und Ausrichtungssystem
Seitliche Führungen – Sorgen Sie für die richtige Positionierung.

Laser-/optische Ausrichtungswerkzeuge – Für eine präzise Platzierung.

6. Kontrollsystem
SPS (Programmable Logic Controller) – Automatisiert Bewegungen.

Fernbedienung – Ermöglicht Bedienereinstellungen aus sicherer Entfernung.

Sensoren und Feedbacksysteme – Überwachen Sie Last, Ausrichtung und Stabilität.

7. Struktureller Rahmen
Fachwerke und Träger – sorgen für Steifigkeit und Lastverteilung.

Verbindungsstifte und -bolzen – Sichern Sie modulare Abschnitte.

8. Hilfskomponenten
Stützen/Stabilisatoren – verhindern ein Umkippen während des Betriebs.

Gehwege und Sicherheitsgeländer – Für den Zugang und die Sicherheit der Arbeiter.

Gegengewichte – Balancieren Sie das System beim Start aus.

9. Netzteil
Dieselgenerator oder Elektromotor – Versorgt Hydraulik- und Steuerungssysteme.

10. Transport- und Montagekomponenten
Transportwagen – Segmente in Position bringen.

Stapelwagen – Helfen Sie beim Vorwärtsschieben von Brückenelementen.









Eine 450-Tonnen-Brückenwerfer ist eine Hochleistungsmaschine, die für den Bau von Brücken verwendet wird, insbesondere bei großen Infrastrukturprojekten wie Autobahnen, Eisenbahnen und städtischen Verkehrssystemen. Hier sind einige wesentliche Vorteile der Verwendung solcher Geräte:

1. Hohe Tragfähigkeit
Kann vorgefertigte Brückensegmente, Träger und schwere Materialien (bis zu 450 Tonnen) transportieren, wodurch der Bedarf an mehreren Kränen oder Stützen reduziert wird.

Geeignet für Brücken mit großer Spannweite und schwere Beton-/Stahlkonstruktionen.

2. Effizienz und Geschwindigkeit
Schnelle Montage und Inbetriebnahme von Brückensegmenten, wodurch die Projektzeitpläne verkürzt werden.

Der modulare Aufbau ermöglicht schnelle Anpassungen an unterschiedliche Brückenkonfigurationen.

Reduziert den manuellen Arbeitsaufwand und beschleunigt den Bau im Vergleich zu herkömmlichen Methoden.

3. Präzision und Sicherheit
Computergesteuerte Hydrauliksysteme sorgen für die genaue Platzierung der Brückensegmente.

Minimiert menschliche Fehler und verbessert die strukturelle Ausrichtung.

Stabil und sicher im Betrieb, wodurch das Unfallrisiko verringert wird.

4. Vielseitigkeit
Anpassbar an verschiedene Brückentypen (Kastenträger, T-Träger, Segmentbrücken).

Kann in verschiedenen Geländen eingesetzt werden (städtisch, bergig, über Flüssen oder Autobahnen).

Verstellbare Stützen und Startnasen für unterschiedliche Brückengeometrien.

5. Kosten-Effektivität
Reduziert die Abhängigkeit von mehreren Kränen und Stützstrukturen und senkt die Mietkosten für die Ausrüstung.

Minimiert Verkehrsbehinderungen (nützlich für städtische Projekte) durch schnellere Bauarbeiten.

Langfristige Haltbarkeit und Wiederverwendbarkeit über mehrere Projekte hinweg.

6. Reduzierte Umweltbelastung
Weniger Betongießen vor Ort (bei Verwendung vorgefertigter Segmente), wodurch die Umweltverschmutzung reduziert wird.

Weniger Lärm und Vibrationen im Vergleich zu herkömmlichen Rammmethoden.

Effizienter Materialeinsatz minimiert Abfall.

7. Automatisierung und Fernbedienung
Einige Modelle verfügen über eine automatische Segmentbearbeitung und Fernüberwachung.

Erhöht die Arbeitssicherheit durch Reduzierung der direkten Exposition gegenüber Gefahrenzonen.





Die 450-Tonnen-Brückenwerferausrüstung ist eine Hochleistungsmaschine, die für den Bau von Brücken mit großer-Spannweite verwendet wird, insbesondere für den Bau vorgefertigter Segmentbrücken, den Trägerstart und die feldweise Errichtung. Nachfolgend sind die wichtigsten Anwendungen und Funktionen aufgeführt:

Anwendungen:
Vorgefertigte Segmentbrücken

Wird zum Vorschieben von Betonfertigteilen (mit einem Gewicht von bis zu 450 Tonnen) für Viadukte, Autobahnbrücken und Eisenbahnbrücken verwendet.

Häufig bei ausgewogenen Auslegerkonstruktionen oder Span--by-Span-Methoden.

Trägerstarten (Kastenträger, I-Träger, U-Träger)

Bewältigt schwere Spannbetonträger oder Stahlträger für Brücken mit großer Spannweite.

Geeignet zum Vorschieben von Trägern über Flüsse, Täler oder Autobahnen ohne Zwischenstützen.

Städtische Hochstraßen und U-Bahn-Brücken

Effizient in überfüllten Stadtgebieten, in denen herkömmliche Kräne nicht eingesetzt werden können.

Ermöglicht schnelle Bauarbeiten mit minimaler Verkehrsbehinderung.

Gebirgige und komplexe Geländebrücken

Ideal für unebenes Gelände, tiefe Täler oder hohe Pfeiler, wo herkömmliche Methoden unpraktisch sind.

Kann mit selbststartenden Portalen für steile Steigungen arbeiten.

Eisenbahn- und Hochgeschwindigkeitsbrücken

Wird bei Hochgeschwindigkeitsbahnprojekten eingesetzt, die eine präzise Ausrichtung schwerer Brückensegmente erfordern.





Die Herstellung einer 450 -Tonnen schweren Brückenwerferausrüstung umfasst einen komplexen, mehrstufigen Herstellungsprozess, der Präzisionstechnik, schwere Fertigung und strenge Qualitätskontrolle erfordert. Nachfolgend finden Sie einen strukturierten Produktionsablauf:

1. Design und Technik
Konzeptionelles Design: Definieren Sie die Tragfähigkeit (450 Tonnen), die Spannweite, die Mobilität und den Einsatzmechanismus.

Detailliertes Engineering:

Strukturanalyse (FEA für Spannung, Durchbiegung und dynamische Belastungen).

Design des hydraulischen/pneumatischen Systems (für den Startmechanismus).

CAD-Modellierung (AutoCAD, SolidWorks oder ähnliches).

Einhaltung gesetzlicher Vorschriften: Stellen Sie die Einhaltung von AASHTO, EN 1993 oder anderen Brückenbaunormen sicher.

2. Materialbeschaffung
Hoch-Stahl: ASTM A572 Grade 50 oder gleichwertig für Hauptträger.

Hydraulikkomponenten: Pumpen, Zylinder und Steuerventile.

Elektronik: Sensoren, SPS und Fernbedienungssysteme.

Schweißzusätze: AWS-zertifizierte Elektroden für hoch-feste Verbindungen.

3. Herstellungsprozess
A. Strukturelle Fertigung
Schneiden und Bearbeiten:

Plasma-/Brennstoffschneiden von Stahlplatten.

CNC-Bearbeitung für Präzisionsteile (Stifte, Gelenke).

Trägermontage:

Hohlkastenträger oder Fachwerkabschnitte schweißen (Unterpulverschweißen für dicke Bleche).

Versteifungs- und Membranbefestigung.

Herstellung von Drehgestellen und Fahrgestellen:

Hochleistungsachsen, Räder und Aufhängungssysteme.

B. Mechanische Systeme
Startmechanismus:

Montage von Hydraulikzylindern, Winden und Walzen.

Installation von Teleskoparmen für den schrittweisen Start.

Antriebssystem:

Integration von Motor/Aggregat (Diesel oder Elektro).

Getriebe- und Getriebe-Setup.

C. Elektrische und Steuerungssysteme
Installation des Kabelbaums.

SPS-Programmierung für automatisierten Einsatz.

Lastüberwachungssensoren (Dehnmessstreifen, Drucksensoren).

4. Qualitätskontrolle und Tests
NDT-Inspektionen:

Ultraschallprüfung (UT) oder Radiographie für kritische Schweißnähte.

Magnetpulverprüfung (MPI) auf Oberflächenrisse.

Belastungstest:

Statischer Belastungstest (1,25-fache Auslegungslast, also 562,5 Tonnen).

Dynamische Tests (simulierte Brückenstartzyklen).

Funktionsprüfungen:

Druckprüfungen des Hydrauliksystems.

Ausfallsicherheit des Steuerungssystems.-

5. Montage und Integration
Montieren Sie mechanische Systeme am Chassis.

Hydraulikleitungen und elektrische Steuerungen anschließen.

Abschließende Ausrichtungsprüfungen für Vorschubschienen/Träger.

6. Lackierung und Korrosionsschutz
Oberflächenvorbereitung: Kugelstrahlen (Standard SA 2,5).

Beschichtung:

Epoxidgrundierung + Polyurethan-Decklack.

Zink-reiche Beschichtungen für Bereiche mit hoher-Korrosion.

7. Werksabnahmetest (FAT)
Kundeninspektion unter Betriebsbedingungen.

Überprüfung der Dokumentation (Schweißprotokolle, Prüfberichte).

8. Transport und Inbetriebnahme vor Ort
Demontage (falls modular) für den Transport.

Zusammenbau und Funktionsüberprüfung vor Ort-.

Bedienerschulung.





Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. . 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat 85 % erreicht.
