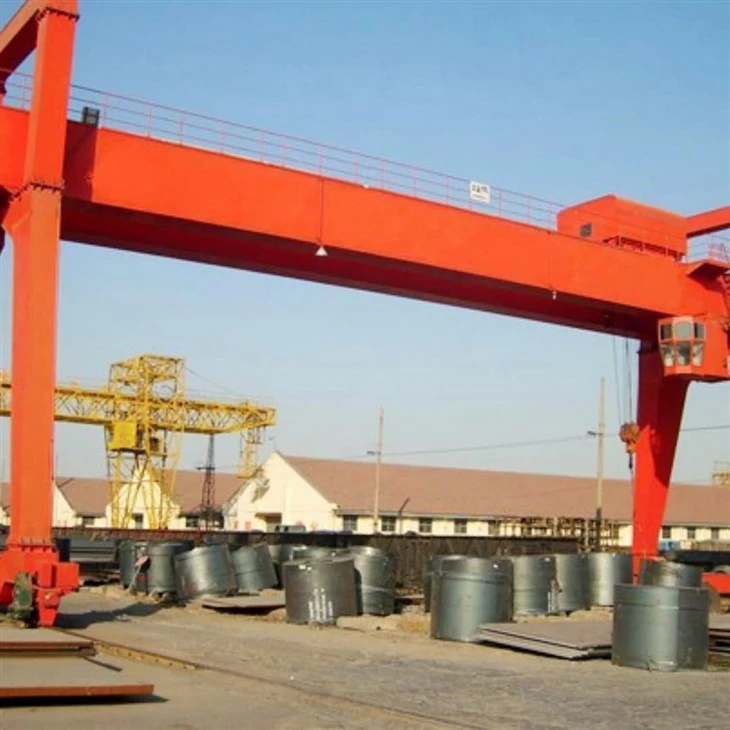

Beweglicher Doppelstrahl -Garankran



A beweglicher Doppelstrahl -Garankranist ein Hebeband mit hoher Kapazität, das zum Umgang mit schweren und großen Lasten in einer weiten Spannweite ausgelegt ist. Es verfügt überZwei parallele Brückenstrahlenunterstützt vonGeldbeinemontiert aufRäder oder Schienenbeides sorgenvertikale und horizontale Mobilität. Dieser Krantyp wird üblicherweise in industriellen Umgebungen wie Werften, Herstellungsgeschäften, Logistikhöfen und Baustellen verwendet, an denen die Installation von Overhead Crane unpraktisch oder nicht verfügbar ist.

---

⚙️ Schlüsselmerkmale:

Doppelstrahlstruktur: Bietet eine verbesserte Festigkeit und Stabilität zum Anheben schwerer Lasten, typischerweise von 5 bis 200+ Tonnen.

Bewegliches Design: Ausgestattet mit Rädern oder Spursystemen für einen einfachen Umzug in einen Arbeitsbereich.

Hohe Hebekapazität und Spannweite: Geeignet für lange oder sperrige Gegenstände wie Stahlkonstruktionen, Behälter und große Maschinen.

Integrierter Trolley -Hebezeug: Ein Hebezeug läuft entlang einer Schiene, die auf den Zwillingstrahlen montiert ist, um eine präzise Positionierung von Lasten zu erreichen.

---

🧱 Gemeinsame Anwendungen:

Schiffbau- und Schiffsreparaturhöfe

Stahlherstellung und Lagerhöfe

Betonpflanzen vorgefertigt

Schwere Produktions- und Montagelinien

Lade- und Entladezonen im Freien

---

✅ Vorteile:

Hohe tragende Kapazität und strukturelle Starrheit

Vielseitigkeit in Umgebungen im Freien und in Innenräumen

Keine Notwendigkeit dauerhafter Baustrukturen

Effizienter Materialhandhabung weitreichender Arbeitsbereiche

Kernkomponenten: Motor, Lager, Getriebe, Motor, Zahnrad

Herkunftsort: Henan, China

Garantie: 2 Jahre

Gewicht (kg): 50000 kg

Video-Ausgangspflicht: Bereitstellung

Maschinen -Testbericht: Bereitgestellt

Anwendung: Outdoor

Schlüsselwörter: Garankran

Bewertungskapazität: 50ton

Querverlaufsgeschwindigkeit: 44,6 m\/min

Lange Reisegeschwindigkeit: 47,1 m\/min

Kontrollweg: Kabine

Stromversorgung: Kabelrollen

Stahlspur: Qu80

Power: 3- Phase AC 50Hz 380v





1. Verdoppelte Brückenstrahlen

Beschreibung: Zwei parallele horizontale Strahlen, die die primäre tragende Struktur bilden.

Funktion: Unterstützt den Trolley-Hebezeug und ermöglicht die Seite zu Seite von der Last.

Material: Typischerweise hochfestes Stahlstahl.



Funktionen

Unterstützung für das Hebensmechanismus: Es beherbergt den Wagen und den Hebezeug, die Aufgaben ausführen.

Stabilität: Gewährleistet die Stabilität des Kranes, indem sie gleichmäßig Lasten verteilen.

Effizienz: entwickelt, um die Lastbewegung im Arbeitsbereich zu optimieren.

Konstruktionsüberlegungen

Lastanforderungen: Berechnet auf der Grundlage der maximalen Belastung und der dynamischen Kräfte, auf die der Kran begegnet wird.

Spannweite und Höhe: diktiert durch die Größe des Arbeitsbereichs und die erforderliche Hebelehöhe.

Sicherheitsfaktoren: Beinhaltet Merkmale wie Ablenkgrenzen, Ermüdungsresistenz und Einhaltung der Industriestandards (z. B. FEM, CMAA).



Stiftbeine \/ Pfarrer

Beschreibung: Vertikale Säulen, die die Brückenstrahlen mit der Basis oder den Rädern verbinden.

Typen:

A-FrameoderBox-TypEntwürfe für strukturelle Stabilität.

Funktion: Stützen Sie das Gewicht des Kranes und übertragene Lasten.



Wagen mit Hebezeugen

Wagen:

Funktion: Bewegt sich horizontal entlang der Brückenstrahlen.

Typen: Motorisiert oder manuell.

Hissen:

Funktion: Aufzüge und senkt die Last.

Typen: Drahtseil oder Kettenhebezeuge; elektrisch, hydraulisch oder pneumatisch.





3. Geben Sie Wagen \/ Strahlendwagen

Beschreibung: Strukturen, die an den Enden der Brückenstrahlen montiert sind.

Funktion: House die Antriebsräder und ermöglichen Sie die horizontale Bewegung des Kranes über die Wege -Schienen oder den Boden.

4. Crane -Reisemechanismus

1) Arbeitsprinzip

Die Räder sind an Achsen oder Radblöcken befestigt, die dazu beitragen, die Last gleichmäßig über den Kran zu verteilen. Der Antriebsmotor aktiviert die Räder durch ein System aus Zahnrädern und Reduzierern und wandelt die Drehkraft des Motors in Drehmoment um. Die Räder, die auf dem Rahmen des Kranrahmens montiert ist, rollen die Rails. Die Kopplung abhängig vom Design des Kranes. Der Kran -Wandermechanismus eines Doppel -Hauptträger -Garankranes umfasst synchronisierte Rad- und Motorsysteme, mit denen sich der Kran entlang seiner festgelegten Schienen bewegen kann, wobei zusätzliche Merkmale sichergestellt werden, um sich sicher, ausgewogen und effizient zu bewirken.

2) Funktionen des Kranbetriebsmechanismus

Horizontale Bewegung: Die Hauptfunktion des Kranwegsmechanismus besteht darin, die gesamte Kranstruktur entlang der Schienen oder Gleise zu bewegen, die auf dem Boden oder den Seiten des Installationsbereichs platziert sind.

Unterstützung und Stabilität: Der Reisemechanismus stellt sicher, dass der Kran auf den Schienen oder Gleisen sicher unterstützt wird. Es hilft, das Gewicht des Kranes gleichmäßig zu verteilen und bietet während der Bewegung Stabilität.

Stromübertragung: Der Mechanismus des Kranreisen wird von Elektromotoren angetrieben, die Räder oder Zahnradsysteme treiben. Diese Motoren wandeln elektrische Energie in mechanische Energie um und treiben den Kran nach vorne oder rückwärts.

Lastverteilung: Der Wandermechanismus hilft dabei, die Last gleichmäßig über die Räder und Spuren des Kran zu verteilen, Schäden zu verhindern und die Haltbarkeit des Kranes und seiner Komponenten sicherzustellen.

5.Trolley -Reisemechanismus

1) Strukturzusammensetzung

Trolley-Rahmen: Der Rahmen besteht typischerweise aus hochfestem Stahl, um die Last zu unterstützen und den Spannungen während des Betriebs standzuhalten.

Rad Set: Der Wagen ist mit Rädern ausgestattet, die auf den Schienen des Hauptträgers laufen. Diese Räder bestehen häufig aus gehärtetem Stahl oder Stahlguss, um Haltbarkeit und Verschleißfestigkeit zu gewährleisten.

Antriebsvorrichtung: Elektrische Motoren werden üblicherweise verwendet, um die erforderliche Leistung für die Bewegung des Wagens zu liefern. Ein Getriebe wird verwendet, um die Geschwindigkeit und das Drehmoment der Bewegung des Wagens zu steuern. Getriebe verbinden den Motor mit dem Getriebe und sorgen für eine reibungslose Stromversorgung der Räder.

.

2) Funktion des Trolley -Betriebsmechanismus

Horizontale Bewegung: Die Hauptfunktion des Mechanismus des Wagenfahrts besteht darin, den Trolley horizontal über die Länge der Hauptträger zu bewegen. Diese Bewegung ermöglicht es dem Kran, das Hebezeug über einen gewünschten Lastort zu positionieren.

Lasthandhabung: Indem sich der Trolley entlang der Hauptträger bewegt, hilft er bei der Positionierung des Hebezeugsystems genau über der Last, was zum effizienten Anheben und Übertragen von Waren erforderlich ist.

Leistungsübertragung: Der Reisemechanismus verwendet typischerweise Elektromotoren und Zahnradsysteme, um das erforderliche Drehmoment und die Geschwindigkeit für die Bewegung des Wagens zu bieten. Die Motoren können je nach Design und Anforderungen des Kranes entweder AC oder DC sein.

Rails and Räder: Der Wagen läuft auf Schienen, die auf den Hauptträger montiert sind. Die Räder auf dem Wagen sind so konzipiert, dass sie entlang dieser Schienen reisen und eine reibungslose und stabile Bewegung gewährleisten. Die Räder können mit Flanschen ausgestattet sein, um eine laterale Bewegung zu verhindern und die Ausrichtung aufrechtzuerhalten.

Sicherheitsmechanismen: Der Reisemechanismus ist mit Sicherheitsmerkmalen wie Grenzschaltern, Bremssystemen und Überlastsensoren ausgestattet, um Unfälle zu verhindern und den sicheren Betrieb des Kranes sicherzustellen.

6. Crane Wheel

1) Funktion von Rädern

Lastlager: In einem doppelten Hauptträger -Garan -Kran unterstützt jedes Rad einen signifikanten Teil der Kranlast. Die Räder müssen so konstruiert werden, dass sie sowohl die statischen als auch die dynamischen Lasten, die während des Hubvorgangs auferlegt werden, verarbeitet werden.

Materialhandhabung und Sicherheit: Das Design von Kranrädern muss sicher sein, insbesondere beim Umgang mit schweren oder übergroßen Lasten. Die Räder sollten so konstruiert werden, dass Rauschen und Vibrationen während des Betriebs minimiert werden.

Schienenkompatibilität: Kranräder sind so ausgelegt, dass sie auf bestimmten Schienenarten (z. B. flache oder gekrümmte Gleise) ausgeführt werden. Die Größe und Form des Radflansches muss mit dem Schienenprofil übereinstimmen, um die ordnungsgemäße Passform und den reibungslosen Betrieb zu gewährleisten.

2) Entwurfsanforderungen

Material und Design: Kranräder bestehen typischerweise aus hochfestem Stahl oder Gusseisen, um den schweren Lasten und Spannungen, die mit Heben und Transportmaterialien verbunden sind, standzuhalten. Das Design beinhaltet häufig einen Flansch, um eine ordnungsgemäße Ausrichtung zu gewährleisten und zu verhindern, dass die Räder die Spuren entgleisen.

7. Crane Haken

Der Kranhaken eines Doppel -Hauptträger -Garankrans ist eine wesentliche Komponente, die zum Anheben und Transport von schweren Lasten verwendet wird.

Design und Struktur

Material: In der Regel aus hochfestem Stahl, um schwere Belastungen zu widerstehen und Haltbarkeit zu bieten.

Form: Der Haken hat oft eine C-Form oder ein spitzes Ende zum sicheren Halten von Hebeschlangen oder Ketten.

Größe und Kapazität: Es ist so konzipiert, dass es der Hebekapazität des Kranes entspricht, der von einigen Tonnen bis zu mehreren hundert Tonnen für große Industriekrane reichen kann.

Arten von Haken

Einzelhaken: häufig in Standardanwendungen, verwendet zum Anheben einer Last von einem einzelnen Punkt.

Doppelhaken: Wird verwendet, wenn eine ausgewogenere Last benötigt wird, häufig in Doppel -Hauptträger -Designs für höhere Hebekapazitäten.

Krabbenhaken: In Garntränen kann der Haken auf einem Wagen oder einer Krabbe montiert werden, die entlang der Träger läuft.

Motor

Der Motor eines Doppel -Hauptträger -Garankranes ist eine wesentliche Komponente, die die Leistung für das Heben, Reisen und manchmal das Drehen des Hebezeug- oder Trolley -Systems des Krans liefert. Die Leistung des Motors muss mit der Kapazität des Kranes und der Last entsprechen, die er anheben muss. In der Regel reichen diese Motoren von einigen Kilowatt bis zu Hunderten von Kilowatt, abhängig von den Anforderungen an Heben und Reisebereich.

Motoren können mit variablen Frequenz -Laufwerken (VFDs) für reibungslose Geschwindigkeitsanpassungen und Energieeinsparungen ausgestattet werden. Sicherheits- und Steuerungssysteme wie Überlastschutz, Bremssysteme und Notstopps werden für einen sicheren Betrieb einbezogen.

Der Motor sollte mit der an der Betriebsstelle erhältlichen elektrischen Versorgung kompatibel sein, die variieren kann (z. B. 380 V\/50 Hz, 480 V\/60 Hz). Der Motor in einem Doppel -Haupt -Gurder -Garderkran wird für Operationen wie Heben von Schwerladungen, die Kran- (Langzeitreisen) und manchmal auch laterale Bewegungen (Cross -Travel) verwendet (Cross -Travel).

.

Schall- und Lichtalarmsystem und Limitschalter

1) Schall- und Lichtalarmsystem

Ein doppelter Hauptträger-Gantry-Kran, der häufig in Hochleistungsoperationen verwendet wird, enthält häufig Sicherheitsmechanismen wie Schall- und Lichtalarmsysteme, um sichere Vorgänge zu gewährleisten.

Schallalarm (Hörner\/Summer): Dies sind typischerweise laute, hörbare Geräte, die einen unverwechselbaren Klang ausgeben, um Menschen im und um den Arbeitsbereich aufmerksam zu machen. Der Schallpegel ist so ausgelegt, dass sie hoch genug sind, um über Betriebsgeräusche zu hören.

Leichter Alarm (blinkende Leuchten\/Beacons): Visuelle Signale wie blinkende Leuchten oder rotierende Beacons helfen dabei, das Personal visuell aufmerksam zu machen, insbesondere in lauten Umgebungen, in denen Schallalarm möglicherweise nicht ausreicht.

2) Begrenzungsschalter

Ein Grenzschalter eines Doppel -Hauptträger -Garankrans ist ein Sicherheitsgerät, mit dem sich der Kran nicht über einen bestimmten Bereich hinaus bewegen. Dies gewährleistet den Schutz sowohl des Kranes als auch des Umfelds sowie der angehobenen Lasten.

Schlüsselfunktionen von Grenzschaltern:

Positionsregelung: Der Grenzschalter hilft bei der Überwachung und Kontrolle der Position des Kranwagens, des Hebezeugs und der Garderie, um Überfahrten und Kollisionen zu verhindern.

Sicherheitsabschaltung: Wenn sich der Kran über seine zulässigen Grenzwerte hinaus bewegt, signalisiert der Grenzschalter das Steuerungssystem, um den Motor zu stoppen und Schäden oder gefährliche Situationen zu vermeiden.

Notfallanschlag: Es kann als Notfallabstimmung dienen, um den Kran zu schließen, wenn es sich den Grenzen seines Gleis oder seiner Schiene nähert und verhindert, dass er Entgleisung oder Unfälle verursacht.

Verwendete Arten von Grenzschaltern:

Mechanische Limitschalter: Aktiviert durch physischen Kontakt, häufig mit einem Hebel oder einer Kamera, die den Schalter auslöst, wenn sie durch die Bewegung des Krans bewegt werden.

Elektronische Limitschalter: Verwenden Sie Sensoren (z. B. induktive, kapazitive oder optische Sensoren) zur Nichtkontakterkennung, bieten höhere Haltbarkeit und Reduzierung des Verschleißes.

Rotationsbegrenzungsschalter: In Anwendungen, in denen die Rotationsbewegung überwacht werden muss, wie in den Hebezeugen, wird typischerweise verwendet.

Lineare Limit -Switches: Wird für Anwendungen verwendet, bei denen lineares Reisen überwacht wird und häufig bei der Bewegung des Wagens zu finden ist.

10. Sicherheitsvorrichtungen

1) 1. Überlastschutzgerät

Funktion: verhindert, dass der Kran Lasten anhebt, die seine Nennkapazität überschreiten.

2. Limitschalter

Funktion: verhindert, dass der Kran während des Betriebs über einen festgelegten Bereich hinausgeht.

3. Emergency Stop -Taste

Funktion: Ermöglicht den Betreibern, den Kran im Notfall schnell zu schließen.

4. Antikollisionsgerät

Funktion: verhindert Kollisionen zwischen Kran und anderen Strukturen oder Geräten.

5. Lastschwankungssteuerung

Funktion: Reduziert Lastschwankungen während der Operationen, was bei unkontrolliertem Unkontrollieren gefährlich sein kann.

6. Bremssysteme

Funktion: Stellen Sie sicher, dass der Kran in einer stationären Position bleibt, wenn sie nicht in Bewegung ist.

7. Sicherheitsverriegelungen

Funktion: verhindert den Betrieb des Kranes, wenn bestimmte Sicherheitsbedingungen nicht erfüllt sind.

8. Warnalarme und Signallichter

Funktion: Benachrichtigt das Personal in der Nähe der Bewegung des Kranes.

9. Anti-Tipp-Gerät

Funktion: Schützt vor Krankippen aufgrund einer ungleichmäßigen Lastverteilung oder einer übermäßigen Belastung.

10. Kühlsystem für Motoren

Funktion: verhindert, dass Motoren während des erweiterten Gebrauchs eine Überhitzung überhitzen.

11. Fernbedienungssysteme

Funktion: Ermöglicht den Bediener, den Kran aus sicherer Entfernung zu steuern.

12. Kranüberwachungssysteme

Funktion: Bietet Echtzeitüberwachung von Betriebsparametern wie Lastgewicht, Geschwindigkeit und Position.

13. Beleuchtungs- und Sichtbarkeitshilfen

Funktion: Stellen Sie sicher, dass der Bediener eine klare Sichtbarkeit hat, insbesondere bei schlechten Lichtverhältnissen.

11.Control -Modus

1) 1. Anhängerkontrolle

Beschreibung: Der Kranbetreiber verwendet einen Kabel -Steueranhänger, um die Bewegung des Kranes und des Hebezeugs zu verwalten.

Vorteile: einfach zu bedienen, kostengünstig und bietet direkte Kontrolle aus sicherer Entfernung.

Verwendung: häufig in stationären oder semi-stationären Operationen verwendet, bei denen der Bediener in der Nähe des Kranes liegen kann.

2. Funkfernbedienung der Fernbedienung

Beschreibung: Die Bediener verwenden eine drahtlose Steuereinheit, die über Funksignale mit dem Kran kommuniziert.

Vorteile: bietet mehr Flexibilität, da der Bediener den Kran aus größerer Entfernung steuern und schwer zu erreichen.

Verwendung: Ideal für komplexere Operationen und Umgebungen, in denen die Mobilität der Bedienermobilität von wesentlicher Bedeutung ist.

3. Kabinenkontrolle

Beschreibung: Der Bediener sitzt in einer Kabine am Kran selbst und steuert ihn mit einer Kombination aus Joysticks, Tasten oder anderen Steuerelementen.

Vorteile: bietet eine bessere Übersicht über den Arbeitsbereich und eine bessere Präzision bei der Kontrolle des Kranes.

Verwendung: Geeignet für Hochleistungsoperationen oder wenn ein höheres Maß an Kontrolle für die Positionierung und Manövrierung erforderlich ist.

4. Automatisierte Steuerung (halbautomatisch und vollständig automatisiert)

Beschreibung: Der Kran kann durch programmierte Befehle gesteuert oder in automatisierte Systeme für den autonomen Betrieb integriert werden.

Vorteile: Reduziert die menschliche Intervention, verbessert die Präzision und verbessert die Sicherheit für sich wiederholende Aufgaben.

Verwendung: häufig in groß angelegten Operationen verwendet, bei denen ein hoher Effizienz und der kontinuierliche Betrieb erforderlich sind.

5. Hybridkontrolle

Beschreibung: Kombiniert manueller Betrieb (mit Anhänger, Fernbedienung oder Kabinensteuerung) mit automatisierten Funktionen, die bei Bedarf eingeleitet werden können.

Vorteile: bietet Betreibern, die für bestimmte Aufgaben zwischen manuellen und automatisierten Modi wechseln müssen, Vielseitigkeit.

Verwendung: häufig in Systemen, die an verschiedene Betriebsanforderungen anpassbar sind.

12.Sketch



Haupttechnik







Vorteile eines beweglichen Doppelstrahl -Garankrans

Hohe Belastungskapazität

Das Doppelstrahl-Design ermöglicht das Hebenschwere und übergroße Lastentypischerweise von 5 Tonnen bis über 200 Tonnen.

Geeignet für anspruchsvolle Industrie- und Bauanwendungen.

Verbesserte strukturelle Stabilität

Zwillingsstrahlen verteilen die Last gleichmäßig und verringern die Ablenkung.

Bietet eine bessere Lastregelung und Sicherheit im Vergleich zu Einzelstrahlsystemen.

Weitspannungsabdeckung

In der Lage zu handhabenlängere SpannweitenAls Einstrahlkräne ist es ideal für große Arbeitsbereiche und Außenberge.

Wirksam beim Heben breiter oder sperriger Gegenstände wie Stahlkonstruktionen, Behälter und Maschinen.

Mobilität und Flexibilität

Bewegung mit Räder oder SchieneErmöglicht dem Kran, über einen Arbeitsbereich zu reisen.

Kann nach Bedarf verlagert werden, wodurch es ideal für vorübergehende oder sich entwickelnde Projektstandorte ideal ist.

Unabhängig von Baustrukturen

Erfordert keine Overhead -Kran- oder dauerhafte Gebäudemodifikationen.

Geeignet für offene Yards, Baustellen oder vorübergehende Herstellungsbereiche.

Effiziente Materialhandhabung

Schnelle Hebe- und präzise horizontale Bewegung verringern die manuelle Handhabung und verbessert die Produktivität.

Optionale motorisierte Trolley- und Crane -Reisesysteme für eine verbesserte Betriebseffizienz.

Anpassbares Design

Einstellbare Höhe, Spannweite und Reiseoptionen für bestimmte Anwendungen.

Kann mit mehreren Hebemeben oder spezialisierten Hebeanhängen ausgestattet werden.

Verbesserte Sicherheit

Funktionen wieBegrenzungsschalter, Überlastschutz, UndAntikollisionssystemeVerbesserung der betrieblichen Sicherheit.

Stärker und unterlaster im Vergleich zu Einzelgirten oder tragbaren Kränen stabiler.

Haltbarkeit für den Gebrauch im Freien

Rugged Construction und wetterfeste Komponenten ermöglichen einen zuverlässigen Betrieb inraue Umgebungen.





Anwendungen eines beweglichen Doppelstrahl -Garankrans

A beweglicher Doppelstrahl -Garankranist fürHochleistungshebe- und Materialhandhabunginsbesondere in Umgebungen, in denen Gemeinkosten unpraktisch oder Mobilität erforderlich sind. Die hohe Belastungskapazität, die breite Spannweite und die strukturelle Stabilität machen es für ein breites Spektrum an Industrie- und Baugeschäften geeignet.

---

🔧 Typische Anwendungen:

Schiffbau- und Marinewerte

Heben und Positionieren großer Schiffskomponenten (z. B. Rumpfabschnitte, Motoren).

Umgang mit Stahlplatten und schweren Herstellungsmodulen.

Stahlherstellungshöfe

Bewegliche Stahlstrahlen, Rahmen und geschweißte Baugruppen.

Ideal für schwere Fabrikationsgeschäfte im Freien mit großen Teilen.

Betonpflanzen vorgefertigt

Transport von Betonplatten, Trägern, Rohren und Platten.

Effizient zum Stapeln, Laden und Bewegen von Komponenten.

Baustellen

Umgang mit großen Bauelementen wie Balken, Säulen, Bewehrungsbündeln und Behältern.

Temporäre Installation für Brückenkonstruktion oder Infrastrukturbaugruppe.

Fertigungseinrichtungen

Bewegen großer Maschinenteile oder Baugruppen in schwerer Ausrüstung oder Fahrzeugproduktion.

Nützlich in modularen Montagelinien für übergroße Komponenten.

Logistik- und Speicherhöfe

Laden und Entladen von schwerem Ladung, Paletten oder Versandbehältern.

Ideal für offene Lagerbereiche ohne Overhead -Hebesysteme.

Kraftwerke und Energieeinrichtungen

Umgang mit Turbinen, Generatoren, Transformatoren und großen Pipeline -Abschnitten.

Verwendet sowohl für Neubau- als auch für Wartungsarbeiten.

Schienen- und Transportdepots

Lade-\/Entladen von Schienenkomponenten oder Fahrzeugbaugruppen.

Nützlich in Lokomotiv- und Rolling -Aktienwartungshöfen.

Bergbau und schwere Industrie

Heben schwerer Bergbaugeräte oder Mineralverarbeitungsmaschinen.

Dient als mobile Lösung in Fern- oder Open-Pit-Bergbauvorgängen.

Projekte für Windkraftanlagen und Projekte für erneuerbare Energien

Heben von Windeln, Klingen und Türmen für Windkraftanlagen während der Montage oder Installation.

Mobil und anpassbar an abwechslungsreiches Gelände.





1. Design und Engineering

Blaupause und strukturelles Design: Engineering -Teams Design des Kranes basierend auf den Spezifikationen unter Berücksichtigung des Gewichts, der Spanne, der Hebekapazität und des Arbeitsumfelds.

Komponentenspezifikationen: Detaillierte Spezifikationen für Komponenten wie die Hauptträger, Endstrahlen, Hebezeuge, Trolley und elektrische Komponenten werden vorbereitet.

2. Materialauswahl und Beschaffung

Auswahl der Stahlmaterial: Für die Hauptträger, Säulen und andere kritische Teile werden hochfeste Stahlmaterialien ausgewählt.

Beschaffung: Materialien wie Stahlplatten, Abschnitte, Schrauben und elektrische Komponenten werden auf Qualität bezogen und überprüft.

3. Schneiden und Voraberhöhung

Schneiden und Formen: Stahlkomponenten werden gemäß den Entwurfspezifikationen geschnitten, geformt und in vorläufige Formen geschweißt.

Vorabfabrikbaugruppe: Komponenten wie Strahlen und Träger werden vormontiert, um zu überprüfen, ob sie richtig zusammenpassen.

4. Schweiß- und Baugruppe

Schweißen: Hauptträger, Säulen und andere strukturelle Komponenten werden geschweißt, um ein stabiles Gerüst zu erstellen. Spezialisierte Schweißtechniken werden verwendet, um Stärke und Haltbarkeit zu gewährleisten.

Strukturbaugruppe: Die Hauptträger und Endstrahlen werden zusammengestellt, um eine genaue Ausrichtung für die ausgewogene Lastverteilung zu gewährleisten.

Qualitätskontrolle: Schweißnähte und -verbindungen werden unter Verwendung nicht zerstörerer Tests (z. B. Ultraschall- oder Röntgentests) für strukturelle Defekte untersucht.

5. Bearbeitung und Bearbeitung

Bearbeitung von Teilen: Kritische Teile wie die Räder, Trolley -Komponenten und Hebezeuge unterziehen sich zum ordnungsgemäßen Anpassung und zum reibungslosen Betrieb.

Oberflächenbehandlung: Stahlteile werden gereinigt und Oberflächenbehandlungen wie Sandstrahlen und Beschichtung ausgesetzt, um Rost zu verhindern und die Haltbarkeit zu verbessern.

Malen und Beschichtung: Schutzbeschichtungen werden für Wetterbeständigkeit mit einem Primer aufgetragen, gefolgt von Top -Schichten.

6. Zusammenstellung von Krankomponenten

Hauptträgerbaugruppe: Die beiden Hauptträger sind montiert und ausgerichtet.

Endstrahlinstallation: Endstrahlen sind an den Hauptträgern befestigt und bilden den Rahmen des Kranes.

Hebezeuge und Trolley -Installation: Der Hebezeugmechanismus und der Trolley sind auf den Hauptträgerschienen montiert und auf Ausrichtung und betriebliche Glätte getestet.

7. Installation von Elektro- und Steuerungssystemen

Verkabelung und Verkabelung: Die elektrische Verkabelung wird für Stromversorgung, Steuerungsschaltungen und Sicherheitssysteme installiert.

Bedienfeld- und Sicherheitsmerkmale: Das Bedienfeld ist montiert, mit Sicherheitsmerkmalen wie Limitschaltern, Notstopps sowie integrierter und getesteter Überlastschutz.

Steuerungssystemprogrammierung: Das Steuersystem des Kranes wird auf den richtigen Betrieb programmiert und getestet.

8. Test- und Qualitätssicherung

Lasttests: Der Kran wird Lasttests unterzogen, um sicherzustellen, dass er seine Nennkapazität ohne Probleme übernehmen kann.

Betriebstests: Es werden Funktionstests durchgeführt, um Bewegungen, Reaktionsfähigkeit, Bremssysteme und elektrische Operationen zu überprüfen.

Inspektion und Zertifizierung: Der Crane wird den endgültigen Inspektionen unterzogen, um die Einhaltung der Sicherheitsvorschriften und -standards zu überprüfen. Die Zertifizierung kann von zuständigen Behörden ausgestellt werden.

9. Endgültige Anpassungen und Liefervorbereitung

Endgültige Anpassungen: Es werden geringfügige Anpassungen vorgenommen, um einen reibungslosen Betrieb zu gewährleisten.

Dokumentation: Betriebshandbücher, Wartungsrichtlinien und Zertifizierungsdokumente werden für die Lieferung erstellt.

Verpackung und Versand: Der Kran ist für den Versand sicher verpackt, um sicherzustellen, dass alle Teile während des Transports geschützt sind.

10. Installation und Inbetriebnahme (vor Ort)

Versammlung vor Ort: Der Kran wird bei Bedarf am Standort des Kunden zusammengestellt.

Workshop -Ansicht:

Das Unternehmen hat eine intelligente Plattform für die Management von Geräten installiert und 310 Sets (Sets) für Handhabungs- und Schweißroboter installiert. Nach Abschluss des Plans wird es mehr als 500 Sätze (Sätze) geben, und die Networking -Rate der Geräte erreicht 95%. Es wurden 32 Schweißlinien in Gebrauch, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie erreicht 85%.
