Kleiner Portalkran





Der kleine Portalkran ist eine Art Hebegerät, das für leichte bis mittelschwere Materialtransportaufgaben in Industrie-, Lager- oder Bauumgebungen entwickelt wurde. Es besteht aus einer auf Rädern oder festen Schienen montierten Kranstruktur mit einem Hebesystem, das sich horizontal und vertikal bewegen kann, um Lasten anzuheben und zu transportieren. Diese Kräne werden typischerweise in Räumen eingesetzt, in denen Laufkräne oder größere Portalkräne aus Platz- oder Budgetgründen möglicherweise nicht praktikabel sind.

Der kleine Portalkran kann je nach betrieblichen Anforderungen als mobiler Portalkran mit Rädern oder als stationärer Kran ausgeführt werden. Der kleine Portalkran eignet sich für eine Vielzahl von Anwendungen, beispielsweise zum Heben schwerer Geräte, Maschinen oder Lasten in einer Werkstatt, einem Lager oder einer kleinen Fabrik. Viele kleine Portalkrane bieten einstellbare Höheneinstellungen, um unterschiedlichen Hebeanforderungen gerecht zu werden.

Der kleine Portalkran ist eine vielseitige, kostengünstige und platzsparende Lösung für verschiedene Hebe- und Materialtransportaufgaben. Sie eignen sich besonders für kleinere Werkstätten, Lagerhallen und Bauumgebungen und bieten die Vorteile von Flexibilität und Mobilität, ohne dass eine komplexe Infrastruktur erforderlich ist. Ganz gleich, ob Sie einen Kran für den gelegentlichen oder täglichen Einsatz benötigen, ein kleiner Portalkran könnte die perfekte Ergänzung für Ihren Betrieb sein.

Kernkomponenten: SPS, Lager, Getriebe, Motor, Getriebe

Herkunftsort: Henan, China

Garantie: 1 Jahr

Gewicht (kg): 500 kg

Video-Ausgangskontrolle: Wird bereitgestellt

Maschinentestbericht: Zur Verfügung gestellt

Farbe: Angepasst

Kapazität: 1-20t

Typ: Einzelträger

Stromversorgung: 110 V/220 V/230 V/380 V/440 V

Hebemechanismus: Elektrischer Hebemechanismus

Arbeitsaufgabe: A3-A4

Verkaufseinheiten: Einzelstück

Einzelpackungsgröße: XX cm

Einzelbruttogewicht: kg





1.Hauptlicht

1) Ein kleiner Portalkran besteht typischerweise aus einem Hauptträger, der von zwei Beinen oder Säulen getragen wird, sodass er sich entlang einer Schiene bewegen kann. Der Hauptträger ist eine der kritischsten Strukturkomponenten des Krans, da er den Hebemechanismus trägt, der Lasten hebt und bewegt.

Der Hauptträger besteht normalerweise aus Stahl oder einem ähnlich hochfesten Material, um das Gewicht zu tragen und die Haltbarkeit zu gewährleisten. Einige kleinere Kräne verwenden möglicherweise Aluminium zur Gewichtsreduzierung, bei schwereren Modellen ist jedoch Stahl häufiger anzutreffen. Die Länge und Höhe des Hauptträgers wird durch die erforderliche Spannweite (Abstand zwischen den Stützen) und das Gewicht bestimmt, das er tragen muss. Kleinere Portalkrane haben oft eine Hauptträgerspannweite zwischen 5 und 20 Fuß, während größere Portalkräne viel weiter reichen können.

3) Der Hauptträger muss so ausgelegt sein, dass er die Tragfähigkeit des Krans bewältigen kann, die je nach Anwendung zwischen einigen hundert Kilogramm und mehreren Tonnen variieren kann. Der Hauptträger gleitet oder bewegt sich normalerweise entlang von Schienen oder Gleisen, sodass der Kran überspannt werden kann über einen Arbeitsbereich hinweg. Einige Portalkrane verfügen außerdem über ein Hebezeug oder eine Laufkatze, die sich entlang des Hauptträgers bewegt, um Lasten anzuheben und zu transportieren. Kleinere Portalkrane haben oft eine Hauptträgerspannweite zwischen 5 und 20 Fuß, während größere Portalkräne viel weiter reichen können.

Hebesystem

Motor: Der Motor des Hebesystems eines kleinen Portalkrans spielt eine entscheidende Rolle bei der Bereitstellung der notwendigen mechanischen Leistung zum Heben und Senken von Lasten. Kleine Portalkräne verwenden typischerweise Elektromotoren zum Antrieb des Hebemechanismus, bei dem es sich in der Regel um ein Hebezeug oder eine Winde handelt. Der Motor muss anhand der Tragfähigkeit, der erforderlichen Hubgeschwindigkeit und der Betriebsfrequenz ausgewählt werden.

Untersetzungsgetriebe: Das Untersetzungsgetriebe bezieht sich im Zusammenhang mit dem Hebesystem eines kleinen Portalkrans auf eine mechanische Vorrichtung, die dazu dient, die Drehzahl des Motors zu reduzieren und das Drehmoment zu erhöhen. Während die Geschwindigkeit reduziert wird, erhöht das Untersetzungsgetriebe gleichzeitig das Drehmoment (die Rotationskraft).

Trommel: Das trommelbasierte Hebesystem für kleine Portalkrane bezieht sich typischerweise auf die Verwendung einer Trommel- und Seilanordnung zum Heben und Senken von Lasten. Dieses System kommt häufig bei kleineren Industrie- oder Lagerkranen zum Einsatz. Die Trommel ist ein zylindrisches Gerät, um das das Hebekabel oder Drahtseil gewickelt ist. Die Trommel wird normalerweise von einem Elektromotor, einem Hydrauliksystem oder einem manuellen Mechanismus angetrieben.

Drahtseil: Das Kabel oder Seil wird um die Trommel gewickelt und dient zum Heben oder Senken der Last. Aus Festigkeits- und Haltbarkeitsgründen besteht es normalerweise aus Stahl. Das Drahtseil ist normalerweise mit dem Haken oder der Hebevorrichtung verbunden, die die Last greift oder sichert. Das Seil wird je nach Konstruktion des Krans auf eine Trommel aufgewickelt oder über eine Reihe von Rollen eingeschnürt. Das Drahtseil muss eine hohe Zugfestigkeit aufweisen, um den beim Heben schwerer Lasten auftretenden Kräften standzuhalten. Es muss flexibel genug sein, um sich reibungslos auf- und abwickeln zu können auf der Hubtrommel oder über das Flaschenzugsystem des Krans.

Flaschenzug: Das Flaschenzugsystem verwendet oft eine Kombination aus festen und beweglichen Rollen, um einen mechanischen Vorteil zu schaffen, der es dem Kran ermöglicht, schwerere Lasten zu heben, als dies sonst mit einem einzelnen Seil oder einer Kette möglich wäre. Die Rollen reduzieren die Reibung und den Verschleiß des Seils , was dazu beiträgt, die Effizienz und Lebensdauer des Hebesystems aufrechtzuerhalten. Der Block kann dabei helfen, die Richtung der vom Kranhubwerk ausgeübten Kraft zu ändern, sodass der Bediener die Bewegung der Last präziser steuern kann. Die Riemenscheiben tragen dazu bei, die Last gleichmäßig zu verteilen und so zu verhindern Belastung an einem einzelnen Punkt das Hebesystem.

Hebevorrichtung: Das Hebezeug ist der primäre Hebemechanismus, bestehend aus einer motorisierten Winde, die eine Last anhebt oder senkt. Abhängig von der Konstruktion des Krans und dem Gewicht der Last kann eine Kette, ein Drahtseil oder ein Kunststoffseil verwendet werden. Der Hebebalken oder Haken ist am Hebezeug befestigt und hält die Last. Der Balken sorgt für Stabilität und kann zum Heben verschiedener Arten von Lasten (z. B. Kisten, Behälter oder Ausrüstung) ausgelegt sein. Der Haken oder die Hebevorrichtung kann Schlingen oder Ketten umfassen. Die Laufkatze ist eine bewegliche Plattform, die das Hebezeug hält. Kleine Portalkräne arbeiten normalerweise auf einer Reihe von Schienen oder Gleisen, die die Bewegungen des Krans entlang einer vorgegebenen Bahn führen. Das Portal selbst ist der Rahmen, der das Hebesystem trägt. Das Steuerungssystem ermöglicht es dem Bediener, die Bewegungen des Krans zu steuern, einschließlich Heben, Senken, und Bewegen des Hebezeugs entlang der Schiene. Elektrische Hebezeuge werden häufig in kleinen Portalkränen eingesetzt, da sie effizient sind und schwere Lasten heben können. Bei Anwendungen, bei denen kein Strom verfügbar ist oder nur minimale Hebevorgänge erforderlich sind, können manuelle Hebezeuge (häufig Handkettenzüge) verwendet werden. Der Überlastschutz verhindert, dass der Kran Lasten über seine Kapazität hinaus hebt, und schützt so sowohl die Ausrüstung als auch die Bediener. Endschalter verhindern, dass sich das Hebezeug über bestimmte Grenzen hinaus bewegt, und verhindern so Schäden am Kran oder an der Last. Ein Mechanismus, um im Notfall alle Vorgänge sofort zu stoppen.

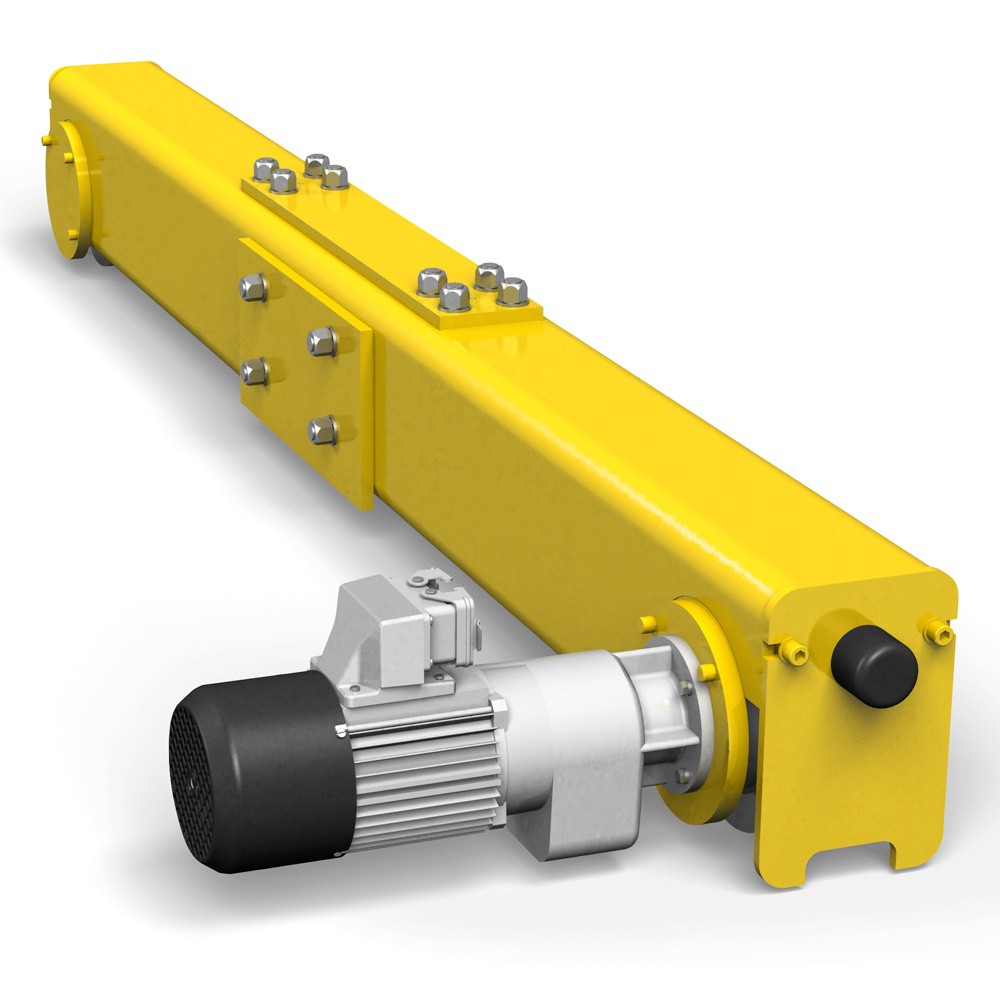

3.EndeWagen

1) Der Kopfträger kleiner Portalkrane bezeichnet den Teil des Krans, der sich entlang der Schiene oder Schiene bewegt und den Rest der Krankonstruktion trägt. Er ist in der Regel auf Rädern montiert und soll dem Portalkran die nötige Mobilität bieten, um ihn entlang einer vordefinierten Bahn zu bewegen, normalerweise in einer Industrie- oder Lagerumgebung.

2) Der Kopfträger trägt dazu bei, die Last des Krans und die angehobenen Materialien gleichmäßig auf der Schiene zu verteilen. Dies sorgt für Stabilität und verhindert Schäden am Kran und an der Schiene. Der Kopfträger wird von einem motorisierten System angetrieben, das entweder elektrisch oder manuell sein kann. Bei den meisten kleinen Portalkranen werden Elektromotoren eingesetzt, um den Kran entlang der Schienen zu bewegen.

3) Die Räder am Endwagen bestehen typischerweise aus Stahl oder anderen haltbaren Materialien und sind so konzipiert, dass sie entlang der Kranbahn oder des Schienensystems laufen und so eine reibungslose Bewegung gewährleisten. Diese Räder können so konstruiert sein, dass der Verschleiß im Laufe der Zeit minimiert wird, und einige können mit einem Verriegelungsmechanismus ausgestattet sein, um den Kran an Ort und Stelle zu halten. Kleine Portalkrane verfügen häufig über Sicherheitsfunktionen wie Endschalter, um zu verhindern, dass sich der Kran über seinen vorgesehenen Bereich hinaus bewegt und Sicherheitsbremsen, um den Kran im Notfall sicher zu stoppen.

4) Der Kopfträger besteht oft aus robustem Stahl oder anderen starken Legierungen, um den Belastungen beim Bewegen und Heben des Krans standzuhalten. Bei kleinen Portalkranen ist die Bauweise im Allgemeinen kompakter und für begrenzte Platzverhältnisse optimiert.



4. Kranfahrmechanismus

1) Funktionsprinzip

Ein kleiner Portalkran ist ein Krantyp, bei dem der Hebemechanismus (die Hebekomponente) von einem Portal (einer Struktur, die die Bewegung des Krans unterstützt) getragen wird. Der Kran wird häufig zum Heben und Transportieren von Materialien in kleineren Werkstätten, Fabriken oder im Freien eingesetzt, wo der Platz über der Decke begrenzt oder nicht verfügbar ist. Der Schlüssel zum Verständnis der Funktionsweise des Krans liegt in der Betrachtung seines Fahrmechanismus, der es dem Kran ermöglicht, sich horizontal entlang einer Schiene oder eines Trägers zu bewegen.

2) Funktionen des Kranantriebs

Horizontale Bewegung: Der Fahrmechanismus ermöglicht es dem Portalkran, sich entlang eines festen Gleis- oder Schienensystems hin und her zu bewegen. Diese Bewegung wird typischerweise von einem Elektromotor oder einem manuellen Antriebssystem angetrieben.

Positionierung der Last: Der Mechanismus ermöglicht es dem Kran, die Last präzise innerhalb des Arbeitsbereichs zu positionieren. Dies ist besonders wichtig in Umgebungen, in denen eine präzise Handhabung und Platzierung von Materialien oder Geräten erforderlich ist.

Sicherheitsfunktionen: Moderne Kranfahrmechanismen verfügen häufig über Sicherheitsfunktionen wie Endschalter, Not-Aus-Taster und Sensoren, um ein Überfahren oder unbeabsichtigte Bewegungen zu verhindern und so einen sicheren Betrieb während der horizontalen Bewegung zu gewährleisten.

5.Trolley-Fahrmechanismus

1) Strukturelle Zusammensetzung

Der Wagen bewegt sich entlang der Portalschienen, angetrieben von einem Elektromotor, der mit einem Übertragungssystem verbunden ist. Die Räder sind am Rahmen des Wagens montiert und unterstützen seine Bewegung entlang des Portals. Das System kann Endschalter und Sicherheitsfunktionen umfassen, um Unfälle oder Schäden zu verhindern. Der Motor wird über ein Bedienfeld oder ein Fernsystem gesteuert und sorgt so dafür, dass sich der Wagen präzise bewegt.

2) Funktion des Laufkatzenantriebs

Der Katzantrieb eines kleinen Portalkrans ist für die horizontale Bewegung der Last entlang des Träger- oder Schienensystems des Portalkrans verantwortlich.

6. Kranrad

Das Kranrad kleiner Portalkrane spielt eine entscheidende Rolle bei der Unterstützung der Struktur und der Ermöglichung der Bewegung entlang der Gleise. Diese Räder sind so konzipiert, dass sie das Gewicht des gesamten Krans und seiner Last tragen und gleichzeitig eine reibungslose Bewegung über die Schienen ermöglichen. Bei kleinen Portalkranen, die häufig für leichtere Hebeaufgaben in Branchen wie Lagerhallen, Baugewerbe oder Schifffahrtshöfen eingesetzt werden, sind die Kranräder normalerweise am unteren Teil des Kranrahmens montiert und bewegen sich entlang von Schienen.

7. Kranhaken

1) Der Kranhaken ist ein wesentlicher Bestandteil eines Krans, der zum Heben und Senken von Lasten dient. Bei einem kleinen Portalkran dient der Haken typischerweise als primäre Schnittstelle zwischen dem Hebemechanismus (z. B. dem Hebezeug) und der anzuhebenden Last. Um den Anschlagpunkt der Last zu sichern, ist der Kranhaken meist in gebogener Form ausgeführt. Der Haken wird normalerweise am Hebekabel, der Kette oder dem Seil des Hebezeugs befestigt. Der Haken besteht typischerweise aus hochfestem Stahl, da er hohen Belastungen und den dynamischen Kräften beim Heben standhalten muss.

2) Die kleinen Portalkräne werden häufig für Aufgaben wie den Transport von Geräten in einer Werkstatt, das Heben von Materialien für den Bau oder den Transport von Teilen in Fabriken eingesetzt, bei denen der Hub alle auf den Haken angewiesen ist.

Motor

Wechselstrommotoren: Werden aufgrund ihrer Zuverlässigkeit, Effizienz und einfachen Steuerung häufig in kleinen Portalkränen verwendet. Diese Motoren werden mit Wechselstrom (AC) betrieben und können mit Frequenzumrichtern (VFD) gesteuert werden, um Geschwindigkeit und Drehmoment anzupassen für die Bewegungen des Krans. Gleichstrommotoren: Gleichstrommotoren (DC) werden ebenfalls verwendet, insbesondere für Anwendungen, die eine präzise Steuerung von Geschwindigkeit und Drehmoment erfordern. Sie werden häufig in kleineren oder spezielleren Portalkrankonstruktionen verwendet, bei denen eine reibungslose und feine Steuerung wichtig ist. Gleichstrommotoren können mit ausgestattet werden Geschwindigkeitsregler zur Leistungsregulierung.

Frequenzumrichter (VFD): Diese werden zur Steuerung von Wechselstrommotoren verwendet und ermöglichen einstellbare Geschwindigkeiten, sanftere Starts und eine bessere Energieeffizienz. Synchronmotoren arbeiten mit konstanter Geschwindigkeit und werden in Anwendungen eingesetzt, die eine präzise Synchronisierung mit dem Stromnetz erfordern.

Schrittmotoren werden manchmal in kleineren oder automatisierten Portalkranen eingesetzt, insbesondere bei sehr präzisen Bewegungen, wie in der Robotik oder bei leichten Anwendungen.

.

Ton- und Lichtalarmsystem und Endschalter

1) Ton- und Lichtalarmsystem

Ein Ton- und Lichtalarmsystem für kleine Portalkräne ist ein wichtiges Sicherheitsmerkmal, das Arbeiter auf potenzielle Gefahren oder Betriebsbedingungen aufmerksam machen soll, die Aufmerksamkeit erfordern.

Akustischer Alarm: Hörner oder Sirenen: Hupe oder Sirene: Wird häufig verwendet, um einen lauten, aufmerksamkeitsstarken Ton zu erzeugen, der über große Entfernungen oder in lauten Umgebungen gehört werden kann. Summer oder Piepser: Ein weniger intensiver Ton, der dennoch dazu dient, in der Nähe zu warnen Personal eines Problems.

Lichtalarm: Blinklichter oder Stroboskope: Helle Blinklichter, typischerweise rot, gelb oder orange, werden verwendet, um Alarme visuell zu signalisieren. Einige Systeme verwenden Dauerlicht oder blinkende LED-Lichter in verschiedenen Farben (grün für betriebsbereit, gelb für Warnung, rot für Notfall). ), um detailliertere Informationen über den Status des Krans bereitzustellen.

Überlastalarm: Wird aktiviert, wenn die Tragfähigkeit des Krans überschritten wird. Reisewarnung: Während der Bewegung des Krans wird ein Ton- und/oder Lichtalarm ausgelöst, insbesondere in Bereichen mit hohem Verkehrsaufkommen oder hohem Verkehrsaufkommen. Notstopp: Im Notfall aktiviert das System sowohl Ton- als auch Lichtalarme, um das gesamte Personal sofort zu warnen, sich freizuhalten oder zu evakuieren. End of Travel: Warnung, wenn sich der Kran der Grenze seines Verfahrwegs nähert, um Kollisionen zu vermeiden.

2) Endschalter

Ein Endschalter an einem kleinen Portalkran ist ein Sicherheits- und Betriebskontrollgerät, das zur Erkennung der Position der beweglichen Teile des Krans, wie z. B. der Laufkatze, des Hebezeugs oder des Portals selbst, verwendet wird.

Funktionen: Minimiert das Unfallrisiko, indem die Bewegung des Krans in Gefahrensituationen (z. B. Überschreiten des sicheren Bewegungsbereichs) gestoppt wird. Diese Schalter sind von entscheidender Bedeutung, um sicherzustellen, dass der Kran seine vorgesehenen Bewegungsgrenzen nicht überschreitet, was dazu beiträgt, mechanische Schäden zu verhindern und die Sicherheit für Bediener und Personal in der Nähe zu gewährleisten.

Typen: Endlagenschalter werden an beiden Enden des Kranfahrwegs (entweder horizontal oder vertikal) montiert. Überlastungsgrenzschalter werden häufig in Verbindung mit Wägezellen verwendet und stellen sicher, dass der Kran nicht mehr Gewicht hebt oder trägt als seine Nennkapazität, wodurch mechanische Ausfälle oder Umkippen verhindert werden. Höhengrenzschalter (Hubbegrenzung) werden zur Steuerung der vertikalen Bewegung des Hubwerks verwendet . Positionsgrenzschalter für die Laufkatzenfahrt stellen sicher, dass die Laufkatze nicht zu weit entlang des Trägers fährt, was zu Überlastungen oder Schäden an der Kranstruktur führen könnte.

10.Sicherheitseinrichtungen

11. Endschalter: Der Zweck besteht darin, ein Überfahren des Hebezeugs und der Laufkatze des Krans zu verhindern. Zu den Typen gehören Überlast-Endschalter, Hub-Endschalter und Katzfahr-Endschalter.

2. Überlastschutz: Der Zweck besteht darin, sicherzustellen, dass der Kran keine Lasten über seine Nennkapazität hinaus hebt, um mechanische Ausfälle zu verhindern.

3. Not-Aus-Taste

Der Zweck besteht darin, den Kranbetrieb im Notfall sofort zu stoppen.

4. Lastmomentanzeige (LMI)

Zweck: Überwacht die Last und den Aktionsradius des Krans in Echtzeit, um sicherzustellen, dass die zu hebende Last innerhalb sicherer Grenzen liegt.

5. Anti-Two-Block-System

Zweck: Verhindert, dass der Hebeblock den Haken berührt, wodurch die Komponenten des Krans beschädigt werden könnten.

6. Sicherheitsriegel und Haken

Zweck: Sorgt dafür, dass die Last sicher am Kranhaken befestigt ist und verhindert ein versehentliches Lösen.

11.Steuermodus

1. Manuelle Steuerung:

Handkurbel: Bei sehr kleinen Portalkranen kann eine Handkurbel verwendet werden, um den Kran entlang seines Schienensystems zu bewegen. Manuelles Schieben/Ziehen: Der Kran kann von einem Bediener manuell geschoben oder gezogen werden, normalerweise entlang des Schienensystems. Dies ist häufig bei nicht elektrischen Portalkranen oder Portalkranen mit geringerer Kapazität der Fall.

2. Elektrische Steuerung:

Hängesteuerung (kabelgebunden): Eine Hängesteuerung, die über ein Kabel mit dem Kran verbunden ist, ermöglicht es einem Bediener, die Bewegung des Krans zu steuern (nach oben/unten, links/rechts, Heben, Senken usw.). Der Bediener verwendet das Handbediengerät, um Bewegungen und Bedienung aus sicherer Entfernung zu steuern. Drahtlose Steuerung: Ähnlich wie das kabelgebundene Handbediengerät, jedoch ferngesteuert ohne Kabel, oft über ein Funkfrequenzsignal (RF) oder Bluetooth. Dies sorgt für mehr Flexibilität im Betrieb und eliminiert die Gefahr des Stolperns über Kabel.

3. Automatisierte Steuerung:

Radiofrequenzsteuerung (RF): Ein erweiterter Modus, der es dem Bediener ermöglicht, den Kran aus der Ferne mit einem Handgerät zu steuern.

SPS (Programmable Logic Controller): Einige kleine Portalkräne können in automatisierte Systeme integriert werden, die SPS verwenden, um die Bewegungen des Krans auf der Grundlage vorprogrammierter Anweisungen, Sensoren und Rückkopplungsschleifen zu steuern.

4. Joystick-Steuerung:

In einigen modernen kleinen Portalkranen wird ein Joystick oder Steuerhebel verwendet, der eine präzisere Steuerung des Krans in Echtzeit ermöglicht.

5. Lasterkennungs- und Sicherheitssysteme:

Viele Kräne, auch kleine, sind mit Lastsensoren, Not-Aus-Tasten und Überlastschutzmechanismen ausgestattet, um einen sicheren Betrieb zu gewährleisten.

Skizzieren

Haupttechnisch







1. Raumeffizienz

Kompaktes Design: Kleine Portalkräne sind platzsparend konzipiert und eignen sich daher ideal für Einrichtungen mit begrenzter Grundfläche. Ihre Fähigkeit, in kleineren oder begrenzten Bereichen zu arbeiten, ist besonders nützlich in Werkstätten, Lagern und Produktionslinien. Einige Modelle ermöglichen eine einstellbare Höhe und Spannweite und bieten so Flexibilität für verschiedene Aufgaben und Geräte.

2. Kostengünstig

Kleine Portalkrane kosten in der Regel weniger als größere Laufkrane oder Brückenkrane, was sie zu einer günstigeren Option für Unternehmen mit begrenztem Budget macht. Aufgrund ihrer geringeren Größe und des geringeren Wartungsaufwands sind diese Kräne auch im Hinblick auf den laufenden Betrieb kostengünstiger und Wartungskosten.

3. Portabilität und Mobilität

Viele kleine Portalkräne sind tragbar konzipiert, sodass sie innerhalb einer Anlage von einem Bereich zum anderen bewegt werden können. Dies ist besonders in dynamischen Arbeitsumgebungen von Vorteil, in denen sich Aufgaben und Layouts häufig ändern. Mit Rädern oder Rollen können einige kleine Portalkräne an verschiedene Standorte geschoben werden, was für Betriebe, die Mobilität erfordern, von Vorteil ist.

4. Einfache Installation und Einrichtung

Kleine Portalkräne lassen sich im Vergleich zu größeren, komplexeren Hebesystemen in der Regel einfacher und schneller montieren und installieren. Dadurch werden Ausfallzeiten reduziert und die Produktivität erhöht. Diese Kräne können häufig installiert werden, ohne dass umfangreiche Änderungen an der Anlage erforderlich sind, wie z. B. verstärkte Decken oder große Deckenträger.

5. Vielseitigkeit

Breites Anwendungsspektrum: Sie können für eine Vielzahl von Aufgaben wie das Heben, Bewegen und Positionieren von Materialien oder Geräten in Umgebungen wie Werkstätten, Fabriken, Lagerhäusern und Garagen eingesetzt werden. Kleine Portalkrane können häufig mit verschiedenen Hebezeugen, Anbaugeräten oder Tragfähigkeiten individuell angepasst werden, um spezifische betriebliche Anforderungen zu erfüllen.

6. Erhöhte Sicherheit

Diese Kräne ermöglichen kontrolliertes Heben und Bewegen, wodurch das Risiko von Unfällen oder Schäden an Arbeitern und Gütern minimiert wird. Der Einsatz eines Portalkrans kann die körperliche Belastung von Arbeitern verringern, die sonst schwere Lasten manuell handhaben müssten, und so zu einem sichereren Arbeitsplatz beitragen .

7. Haltbarkeit

Robuste Konstruktion: Kleine Portalkräne werden in der Regel aus langlebigen Materialien wie Stahl gebaut, um sicherzustellen, dass sie ein breites Spektrum an Lasten bewältigen können und im Laufe der Zeit verschleißfest sind.

8. Erhöhte Produktivität

Durch die Automatisierung des Hebens und Transports von Materialien tragen kleine Portalkräne dazu bei, die Geschwindigkeit und Effizienz der Arbeitsabläufe zu steigern, was zu einer höheren Gesamtproduktivität in einer Anlage führt.

9. Vorteile für die Umwelt

Energieeffizienz: Viele kleine Portalkräne werden elektrisch angetrieben und verbrauchen relativ wenig Energie, was umweltfreundlicher ist als einige andere Schwerlast-Hebelösungen.





Lager und Materialtransport

Kleine Portalkräne werden häufig zum Bewegen schwerer Gegenstände wie Maschinen, Komponenten oder Rohstoffe in Lagern oder Produktionsbereichen eingesetzt. Sie helfen bei der Organisation von Waren und der Entnahme gelagerter Gegenstände, die sich nur schwer von Hand bewegen lassen.

Fertigung und Montage

In Fabriken werden kleine Portalkräne eingesetzt, um schwere oder große Teile auf Montagebändern oder Arbeitsplätzen zu positionieren. Sie können zum Heben von Teilen wie Motoren, Rahmen und Verkleidungen verwendet werden. Sie sind hilfreich beim Ein- und Ausbau von Maschinen in engen Werkstätten oder kleinen Produktionsbereichen.

Werkstatt- und Garagennutzung

In Autowerkstätten werden häufig kleine Portalkräne zum Heben von Motoren, Getrieben und anderen schweren Teilen aus Fahrzeugen eingesetzt.

Baustellen

Kleine Portalkrane werden auf kleinen bis mittelgroßen Baustellen zum Heben und Positionieren von Materialien wie Ziegeln, Rohren und anderen Baugeräten eingesetzt.

Prüf- und Forschungslabore

In Laboren, in denen empfindliche oder große Geräte bewegt oder aufgestellt werden müssen, werden häufig kleine Portalkräne für eine sichere Handhabung ohne Beschädigung eingesetzt. In Branchen wie der Luft- und Raumfahrt oder der Elektronik können sie bei der Kalibrierung und Positionierung großer Geräte helfen.

Marine- und Hafeneinsätze

In Werften oder Docks werden kleine Portalkrane zum Heben und Bewegen von Booten, Motoren und anderen schweren Geräten eingesetzt. Sie können beim Be- und Entladen von Materialien an Docks oder Kais hilfreich sein, insbesondere wenn der Platz begrenzt ist.

Luft- und Raumfahrtindustrie

In der Luft- und Raumfahrtfertigung oder -wartung können kleine Portalkräne zum Bewegen schwerer Teile wie Rumpfsektionen, Triebwerkskomponenten oder anderer großer, empfindlicher Gegenstände eingesetzt werden.

Lagerung und Versand

Kleine Portalkrane können in Versandcontainern oder kleineren Lagerhallen zum Be- und Entladen von Paketen oder Gegenständen auf LKWs eingesetzt werden.

Energiesektor (Wind-, Solar- und Kraftwerke)

In Windparks werden kleine Portalkräne eingesetzt, um Turbinenteile wie Rotorblätter und Gondeln zur Wartung anzuheben.

Wartung schwerer Geräte

Heben von Motoren: In Branchen, in denen große Motoren oder Generatoren gewartet werden müssen, können kleine Portalkräne zum Entfernen oder Installieren dieser schweren Teile eingesetzt werden.





1. Design und Planung

Bestimmen Sie die Spezifikationen des Portalkrans, einschließlich Tragfähigkeit, Spannweite, Hubhöhe und Mobilität. Ingenieure erstellen detaillierte Entwürfe mithilfe von CAD-Software (Computer-Aided Design). Wählen Sie geeignete Materialien für die Kranstruktur, beispielsweise hochfesten Stahl für den Rahmen, und stellen Sie sicher, dass andere Komponenten (Motoren, Räder usw.) entsprechend den Anforderungen des Krans ausgewählt werden.

2. Herstellung von Komponenten

Die Stahlplatten, Träger und anderen Komponenten werden gemäß den Konstruktionsspezifikationen zugeschnitten. Die verschiedenen Stahlkomponenten werden zusammengeschweißt oder verschraubt, um die Hauptstruktur des Krans (den Portalrahmen) zu bilden. Dies erfordert eine sorgfältige Ausrichtung, um sicherzustellen, dass die Struktur eben und stabil ist.

3. Zusammenbau von Subsystemen

Der Hebemechanismus (Hebezeug) ist montiert. Der Wagen, der sich entlang des Portalrahmens bewegt, ist montiert. Dazu gehören der Antriebsmechanismus (typischerweise ein Elektromotor und Räder) und das Montagesystem für das Hebezeug. Die Räder für das Fahrsystem des Krans sind installiert, die es dem Portalkran ermöglichen, sich über sein Schienen- oder Bodensystem zu bewegen.

4. Elektrische und Steuerungssysteme

Die Verkabelung für das Steuerungssystem, die Stromversorgung und die Sicherheitsfunktionen des Krans (Endschalter, Not-Aus-Taster usw.) wird installiert. Das Kran-Bedienfeld wird installiert, einschließlich der Steuerung für die Bewegung des Hebezeugs, der Laufkatze und des Portals. Diese ist typischerweise mit dem elektrischen System verbunden, um einen reibungslosen Betrieb zu gewährleisten.

5. Endmontage und Integration

Alle Komponenten (Struktur, Hebezeug, Laufkatze, Elektrosystem, Räder) werden gemeinsam in den endgültigen Portalkran integriert. Es werden Anpassungen vorgenommen, um sicherzustellen, dass alles reibungslos läuft. Sicherheitsfunktionen wie Notbremsen, Überlastschutz, Endschalter und Erdung werden gründlich überprüft. Schmiermittel werden auf Teile aufgetragen, die dies erfordern (z. B. Räder, Trolleyschienen und Hebesystem).

6. Prüfung und Qualitätskontrolle

Der Kran wird unter Lastbedingungen getestet, um sicherzustellen, dass er innerhalb der angegebenen Kapazität sicher heben und bewegen kann. Der Portalkran wird auf reibungslosen Betrieb des Hebezeugs, der Laufkatze und des Fahrsystems getestet. Alle Sicherheitsfunktionen, wie Endschalter und Notstopps, werden ausführlich getestet.

7. Lackierung und Endbearbeitung

Der Rahmen und die Komponenten des Krans werden gereinigt und behandelt, um Korrosion vorzubeugen. Dies kann Sandstrahlen oder Grundieren umfassen. Der Portalkran wird lackiert, normalerweise mit einer Schutzschicht wie Epoxid- oder Polyurethanfarbe, um Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten. Eine Endkontrolle wird durchgeführt, um sicherzustellen, dass alle Komponenten ordnungsgemäß installiert und lackiert sind und den Anforderungen entsprechen Designvorgaben.

8. Lieferung und Installation

Bei Bedarf kann der Kran für den Transport teilweise zerlegt werden.

Sobald der Kran am Installationsort angekommen ist, wird er wieder zusammengebaut und das System installiert. Dies kann die Montage auf einem Schienensystem oder die Sicherung an seinem vorgesehenen Ort umfassen. Der Kran wird ein letztes Mal in seiner Betriebsumgebung getestet, um sicherzustellen, dass er ordnungsgemäß und sicher funktioniert.
