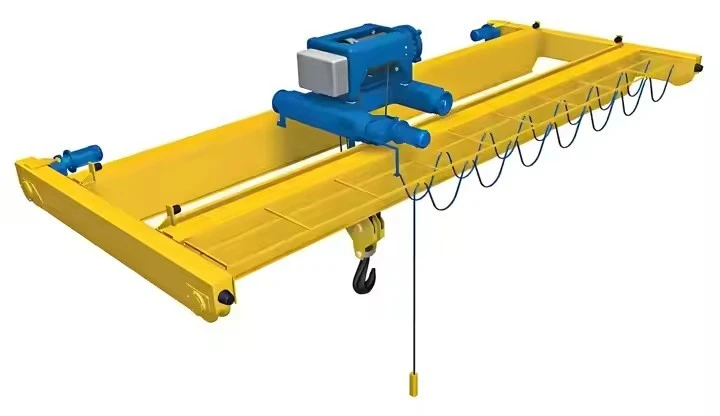

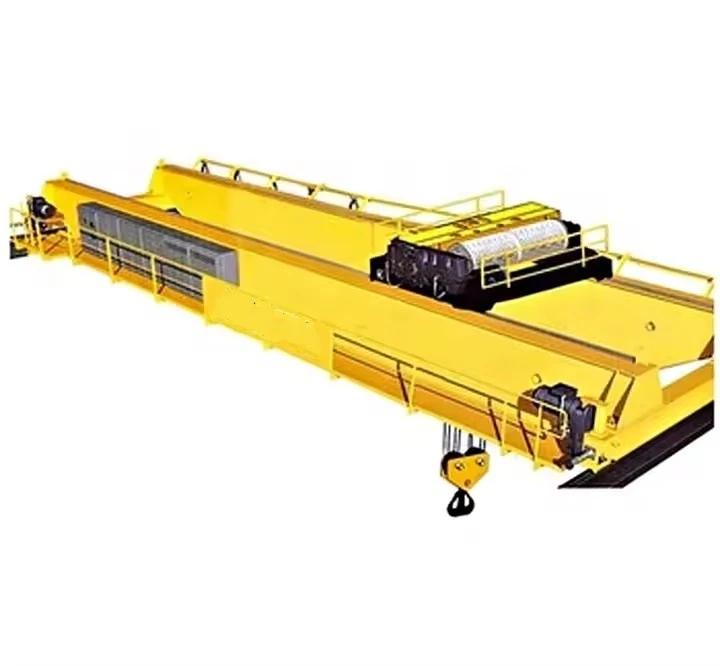

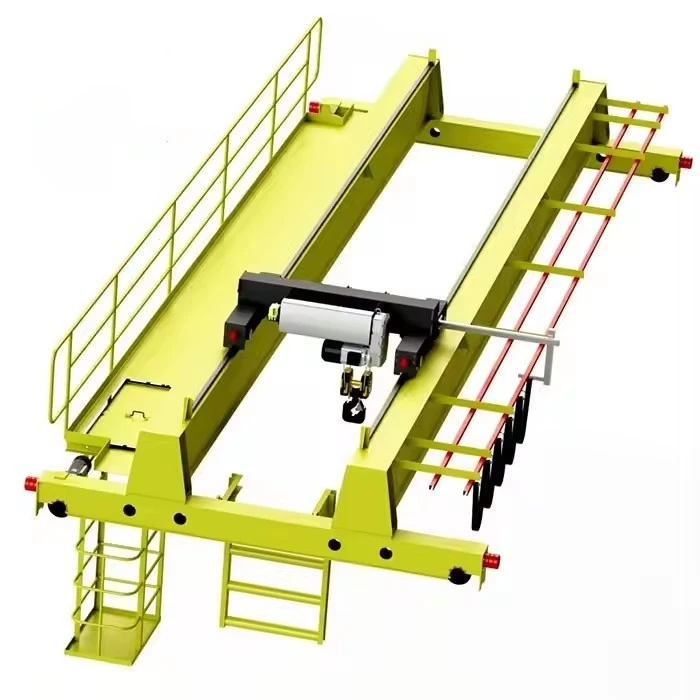

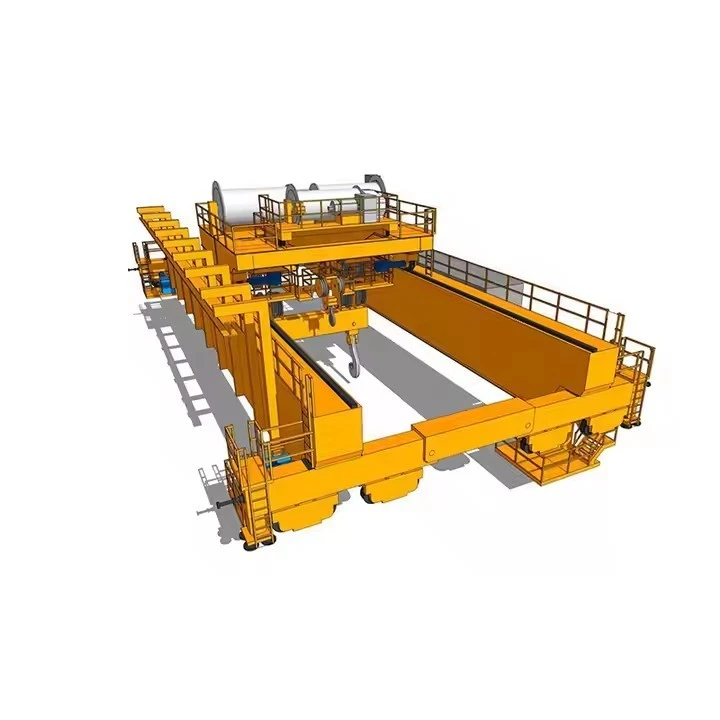

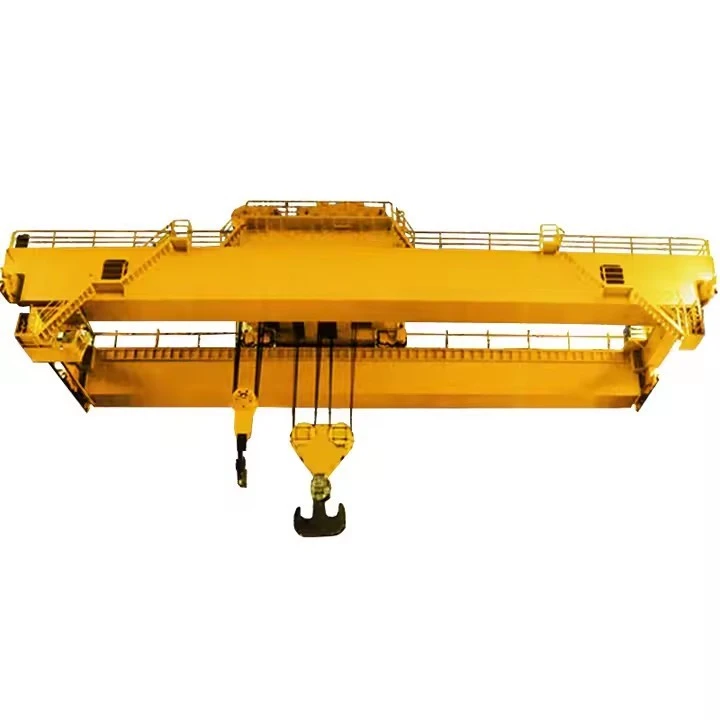

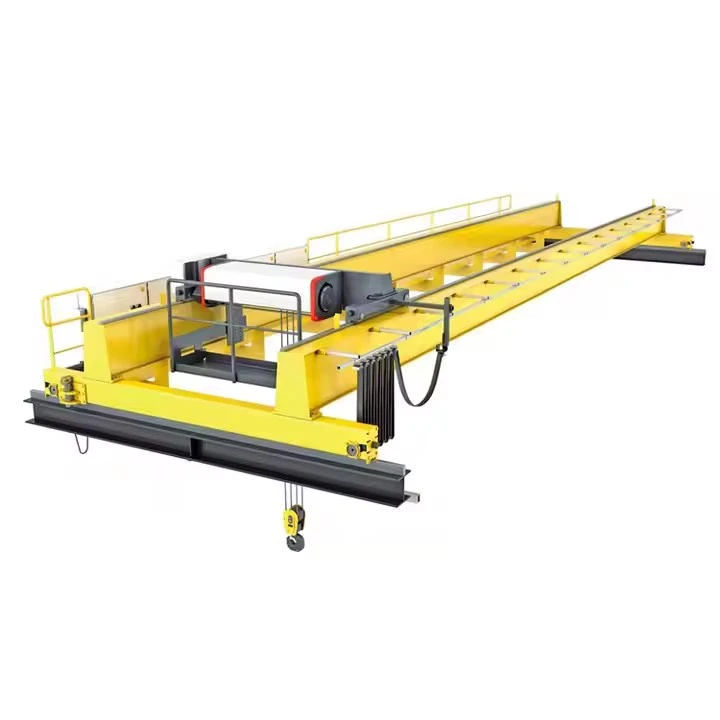

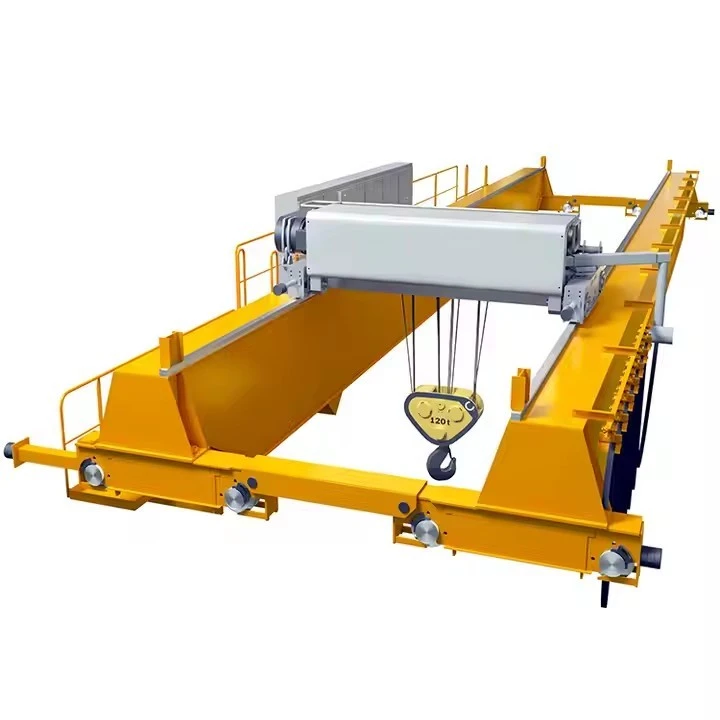

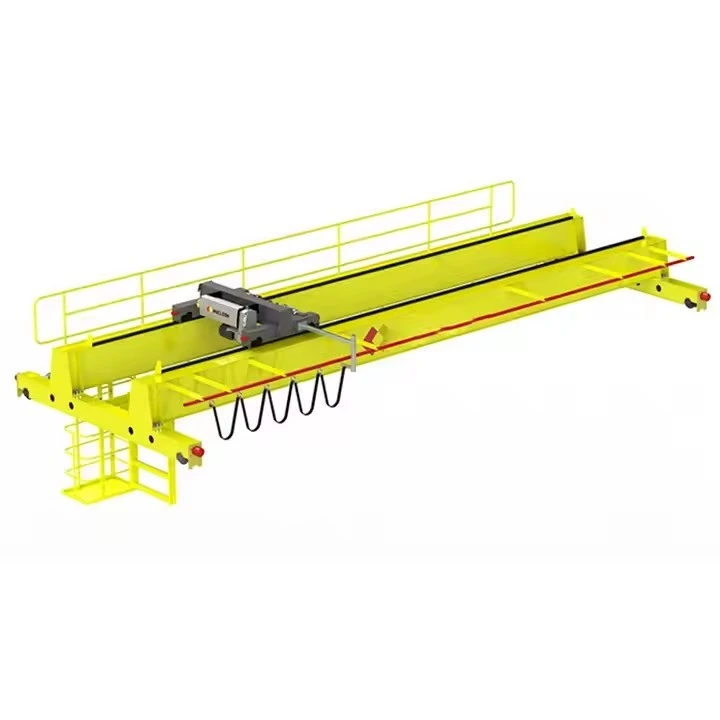

Europäischer Doppelträger-Brückenkran

Was ist ein europäischer Doppelträger-Brückenkran?

A Europäischer Doppelträger-Brückenkranbezieht sich auf einen Laufkran, der den europäischen Designstandards entspricht (hauptsächlich dieFEM- Fédération Européenne de la Manutention undISONormen). Es zeichnet sich durch optimiertes Design, hochwertige-Komponenten, fortschrittliche Sicherheitsfunktionen und den Fokus auf Energieeffizienz und Ergonomie aus.

Betrachten Sie ihn als die Premium-{0}leistungsstarke Option in der Kranwelt-, die für Zuverlässigkeit, Präzision und Bedienersicherheit in anspruchsvollen Industrieumgebungen entwickelt wurde.



Vorteile europäischer Doppelträgerkrane

Überragende Zuverlässigkeit und Betriebszeit:Die Verwendung hochwertiger Komponenten und robustes Design führen zu außergewöhnlicher Zuverlässigkeit und reduzierten Ausfallzeiten.

Präzises Handling:Frequenzgesteuerte Antriebe ermöglichen eine äußerst genaue und reibungslose Lastplatzierung und schonen sowohl die Last als auch die Kranstruktur.

Erhöhte Sicherheit:Entwickelt und zertifiziert nach den weltweit strengsten Sicherheitsstandards zum Schutz von Personal und Vermögenswerten.

Niedrige Gesamtbetriebskosten:Auch wenn die Anfangsinvestition höher sein kann, führen ihre Langlebigkeit, Energieeffizienz und Wartungsfreundlichkeit zu geringeren Kosten über die Lebensdauer des Krans.

Leichte und effiziente Struktur:Durch das optimierte Design wird die Gebäudestruktur weniger beansprucht, was möglicherweise die Baukosten für eine neue Anlage senkt.



Vergleich: Europäische vs. konventionelle Zweiträgerkrane

Besonderheit	Europäischer Typ	Konventioneller Typ
Designstandard	FEM / ISO	Andere nationale Standards (z. B. JB/T, CMAA)
Kontrolle	VFDs Standard bei allen Bewegungen	VFDs sind oft eine Option
Sicherheit	CE-zertifizierte, SIL-bewertete Systeme	Grundlegende Sicherheitssysteme
Komponenten	Europäische Premiummarken	Standard- oder lokale Marken
Gewicht	Leichtere, optimierte Struktur	Schwerer bei gleicher Kapazität
Fokus	Präzision, Sicherheit, Effizienz	Kapazität, Kosten

Abschluss:DerEuropäischer Doppelträger-Brückenkranstellt die Spitze der Deckenhebetechnik dar. Seine Betonung liegt aufOptimiertes Design, Premium-Qualität und integrierte Sicherheitmacht es zur bevorzugten Wahl für moderne Hochleistungsbranchen, in denen betriebliche Effizienz, Präzision und Arbeitssicherheit von entscheidender Bedeutung sind. Es handelt sich um eine Investition in Produktivität und Risikominderung.



Kernkomponenten: Lager, Getriebe, Motor, Pumpe

Herkunftsort:Henan, China

Garantie: 1 Jahr

Gewicht (kg): 2000 kg

Video-Ausgangsinspektion-: Bereitgestellt

Maschinentestbericht: Bereitgestellt

Ausführung: Doppelstrahl

Wirksamkeit: hohe Effizienz

Betriebsgeschwindigkeit: Hochgeschwindigkeitsbetrieb

Stabilität: Anti-Schwingfunktion

Farbe: Optional

Stromquelle: 110 V/220 V/230 V/380 V/440 V, individuell

Spannweite: 7,5–31,5 m

Hier finden Sie eine detaillierte Aufschlüsselung der Komponenten einesEuropäischer Doppelträger-Brückenkranund hebt die Designmerkmale hervor, die es auszeichnen.

1. Optimiertes Struktursystem (Das Framework)

Geschweißte Kastenträger:

FEM-Optimiertes Design:Hergestellt aus hochfestem Stahlblech und optimiert mithilfe der Finite-Elemente-Analyse (FEA) für ein maximales Verhältnis von Festigkeit zu Gewicht.

Korrosionsschutz:Verfügen über eine hochwertige Oberflächenvorbereitung (Kugelstrahlen) und mehrere Beschichtungsschichten für hervorragende Korrosionsbeständigkeit.



Modulare Endstapler:

Abgedichtete Lagereinheiten:Vor-lebenszeitlich-versiegelte Lagerkartuschen für minimalen Wartungsaufwand.

Präzisionsbearbeitung:Alle Montageflächen sind für eine perfekte Ausrichtung bearbeitet, was eine reibungslose Fahrt und einen geringeren Radverschleiß gewährleistet.

Anti-Entgleisungsgeräte:Standardfunktionen, um zu verhindern, dass die Räder die Schienen verlassen.

Landebahnsystem:

Präzisionsschienen:Hochwertige Stahlschienen mit präzisen Ausrichtungstoleranzen.

Kranpuffer:Energieabsorbierende Puffer mit stoßabsorbierenden Eigenschaften.

2. Hochleistungs-Hebe- und Antriebssystem

Integriertes Hebezeug und Trolley:

Design mit geringer Bauhöhe:Kompakte Integration von Hebe- und Laufkatzenmechanismen zur Maximierung des Hakenwegs.

Modularer Aufbau:Ermöglicht eine einfache Wartung und den Austausch von Komponenten.

Premium-Hebezeug:

Markenkomponenten:In der Regel mit Hebezeugen von Herstellern wie Demag, Street Crane oder ABB ausgestattet.

Motoren mit Nennleistung-:Speziell für den Hubbetrieb konzipierte Motoren mit hohem Drehmoment und hoher Wärmekapazität.

Planetengetriebe:Hocheffiziente, kompakte Getriebe für eine reibungslose Kraftübertragung.

Häufigkeit-Kontrollierte Laufwerke:

VFDs zu allen Anträgen:Standardmäßige Frequenzumrichter für Hub-, Laufkatzen- und Brückenbewegungen für präzise Steuerung.

Regeneratives Bremsen:Möglichkeit zur Rückspeisung von Energie ins Netz beim Absenken.



3. CE-konforme Kontroll- und Sicherheitssysteme

Steuerungssysteme:

Ergonomischer Anhänger:Leichter, ergonomischer Steuerschalter mit integrierter Diagnoseanzeige.

Funkfernbedienungsoption:Sichere Frequenzsprung-Funksteuerungssysteme.

Sicherheits-SPS:Speicherprogrammierbare Steuerung mit speziellen Sicherheitsfunktionen.

Sicherheitssysteme:

Lastmomentanzeige (LMI):Zertifiziertes System für Ladungswiegung und Kollisionsschutz.

Redundantes Bremsen:

Primäre mechanische Bremse am Hebezeug.

Sekundärbremssystem (oft elektronisch).

Not-Aus-System gemäß Kategorie 3/PLd-Standards.

Endschalter:Encoder-basierte Positionierung und Endschalter für alle Bewegungen.

Überlastschutz:Mechanische und elektronische Überlastschutzgeräte.

4. Elektro- und Energiesysteme

Stromversorgung:

Leiterschienensysteme:Vollständig geschlossene, isolierte Leitersysteme für eine sichere Stromübertragung.

Girlandensysteme:Kabelmanagementsysteme mit hochflexiblen Kabeln.

Bedienfelder:

IP-Gehäuse mit Schutzart:Mindestschutzart IP54 für Staub- und Wasserschutz.

Wärmemanagement:Klimaanlagen oder Heizgeräte zur Temperaturregelung.

Modularer Aufbau:Einfacher Zugang für Wartung und Fehlerbehebung.

5. Sonderfunktionen und Zubehör

Überwachungssysteme:

Kranmanagementsystem (CMS):Fernüberwachungs- und Diagnosefunktion.

Wartungsindikatoren:Automatisierte Service-Intervall-Erinnerungen.

Beleuchtung & Kommunikation:

LED-Arbeitsplatzbeleuchtung:Energieeffiziente-Beleuchtung für den Kranarbeitsbereich.

Notbeleuchtung:Batteriegestütztes-Notbeleuchtungssystem.

Gegensprechanlagen:Zur Kommunikation zwischen Kranführern und Bodenpersonal.

Skizzieren

Haupttechnisch





Vorteile des europäischen Doppelträger-Brückenkrans

Doppelträgerkrane vom europäischen Typ bieten eine Reihe erstklassiger Vorteile, die sich auf Sicherheit, Effizienz und langfristigen Wert konzentrieren.



1. Unübertroffene Sicherheit und Einhaltung gesetzlicher Vorschriften

CE-Zertifizierung:Gebaut in voller Übereinstimmung mit der EU-Maschinenrichtlinie und anderen geltenden Normen, um ein Höchstmaß an Personal- und Betriebssicherheit zu gewährleisten.

Fortschrittliche Sicherheitssysteme:BesonderheitSIL-bewertet (Sicherheitsintegritätsstufe)Sicherheitsfunktionen, redundante Bremssysteme und ein umfassender Überlastschutz gehören zum Standard.

Risikominderung:Das integrierte Sicherheitsdesign reduziert das Unfallrisiko erheblich und schützt sowohl Personal als auch wertvolle Vermögenswerte.

2. Überlegene Leistung und Präzision

Reibungsloser Betrieb: Frequenzumrichter (VFDs)sind Standard bei allen Bewegungen (Hebezeug, Laufkatze und lange Bewegung) und sorgen für eine ruckfreie Beschleunigung und Verzögerung.

Präzise Laststeuerung:Dies ermöglicht eine punktgenaue Positionierung von Ladungen, was für hochwertige Produkte, Montageaufgaben und heikle Vorgänge von entscheidender Bedeutung ist.

Minimierte Lastschwankungen:Durch die kontrollierte Bewegung werden Lastschwankungen erheblich reduziert, was die Sicherheit und Effizienz erhöht.

3. Außergewöhnliche Haltbarkeit und Zuverlässigkeit

Premium-Komponenten:Der Einsatz hochwertiger Markenkomponenten (z. B. Demag-Hebezeuge, SEW-Antriebe, Siemens-Steuerungen) gewährleistet höchste Zuverlässigkeit und eine lange Lebensdauer.

Optimierte Struktur:DerFEM-basiertes Designnutzt die Finite-Elemente-Analyse, um eine Struktur zu schaffen, die sowohl stark als auch leicht ist und den Verschleiß der Landebahn und der Gebäudestruktur reduziert.

Hohe Betriebszeit:Die robuste Konstruktion und die Qualität der Komponenten führen zu weniger Ausfallzeiten und einer höheren Gesamtproduktivität.

4. Energieeffizienz und niedrige Lebenszeitkosten

Reduzierter Stromverbrauch:VFDs und hocheffiziente Motoren senken den Energieverbrauch, insbesondere bei Anwendungen mit häufigen Starts und Stopps.

Regenerative Antriebe:Viele Modelle können im Absenkbetrieb Energie in das Stromnetz zurückspeisen und so die Kosten weiter senken.

Geringer Wartungsbedarf:Merkmale wie abgedichtete, vorgeschmierte Lager und modulare Komponenten reduzieren die Wartungshäufigkeit und -kosten, was zu niedrigeren Gesamtbetriebskosten (TCO) führt.

5. Ergonomie und Wartbarkeit

Design mit geringer Bauhöhe:Die kompakte Integration von Hebezeug und Laufkatze maximiert die nutzbare Hubhöhe unter dem Kran, ein entscheidender Vorteil in Anlagen mit Höhenbeschränkungen.

Einfache Wartung:Der modulare Aufbau und die zugänglichen Komponenten erleichtern die Inspektion und Wartung und minimieren die Wartungszeit.

Betreiber-Freundlich:Ergonomische Bedienelemente, klare Diagnosefunktionen und hervorragende Sicht verringern die Ermüdung des Bedieners und steigern die Produktivität.



Anwendungen von europäischen Doppelträger-Brückenkranen

Dieser Kran ist die bevorzugte Wahl für Branchen, in denen Präzision, Zuverlässigkeit und Sicherheit nicht verhandelbar sind.



1. Automobil- und Luft- und Raumfahrtindustrie

Anwendung:Handhabung und Positionierung großer Fahrzeugkarosserieteile, Flugzeugkomponenten und Motoren.

Warum es verwendet wird:Die präzise Steuerung und die reibungslose Bewegung verhindern Schäden an hochwertigen, empfindlichen Teilen während der Montage.

2. Fortschrittliche Fertigung und Lagerhaltung

Anwendung:In Hochregallagern und Produktionslinien für den Umschlag schwerer palettierter Güter, Maschinen und Rohstoffe.

Warum es verwendet wird:Die hohe Zuverlässigkeit, Geschwindigkeit und präzise Steuerung optimieren Arbeitsablauf und Lagerdichte. Das Design mit geringer Kopffreiheit maximiert den vertikalen Raum.

3. Servicezentren für Stahl und Metall

Anwendung:Bewegen und Stapeln von Stahlcoils, Blechen und Profilen.

Warum es verwendet wird:Das robuste FEM-Design bewältigt schwere Lasten zuverlässig, während die Präzisionssteuerung ein sicheres und effizientes Stapeln und Entnehmen ermöglicht.

4. Energieerzeugung und Schwermaschinenbau

Anwendung:Wartung und Installation von Turbinen, Generatoren, Transformatoren und Großmaschinen.

Warum es verwendet wird:Die außergewöhnlichen Sicherheitsfunktionen und die präzise Lastkontrolle sind entscheidend für den Schutz teurer Ausrüstung und die Gewährleistung der Sicherheit des Personals bei komplexen Aufzügen.



Das Produktionsverfahren für aEuropäischer Doppelträger-Brückenkranist ein hochgradig systematischer und qualitätsorientierter Prozess, der sich an strenge europäische Standards (wie FEM und ISO) hält und in der CE-Zertifizierung gipfelt.

Hier finden Sie eine detaillierte Aufschlüsselung des Produktionsprozesses.



Stufe 1: Design und FEM-Analyse

Diese Phase ist die Grundlage und konzentriert sich auf Optimierung und Compliance.

Kundenspezifikation und Risikobewertung:Eine detaillierte Analyse der betrieblichen Anforderungen, der Umgebung und einer formalenRisikobewertunggemäß der EU-Maschinenrichtlinie.

Fortgeschrittene Technik:

FEM-Strukturanalyse:Verwendung der Finite-Elemente-Analyse zur Optimierung des Träger- und Endwagendesigns für maximale Festigkeit bei minimalem Gewicht. Dadurch werden Spannung, Durchbiegung und dynamisches Verhalten berechnet.

CE-Konformitätsplanung:Integration von Sicherheits- und Designanforderungen aus relevanten Normen (z. B. EN 13001, EN 60204) in den Entwurf.

Stückliste (BOM):Erstellung einer detaillierten Liste mit Angaben zu zertifizierten Materialien und zugelassenen Markenkomponenten (z. B. SEW-Antriebe, Siemens-SPS).



Stufe 2: Materialauswahl und -vorbereitung

Beschaffung:Beschaffung von zertifiziertem Stahl (z. B. S355JR) und CE-gekennzeichneten oder international anerkannten Komponenten (z. B. Bremsen, Motoren).

Materialvorbereitung:Stahlplatten werden nach Sa 2,5-Standard kugelgestrahlt und grundiert. Der Zuschnitt erfolgt mit CNC-Maschinen für hohe Präzision und gewährleistet eine perfekte Passform zum Schweißen.



Stufe 3: Präzisionsstrukturfertigung

Hier entsteht die leichte und dennoch robuste Struktur des Krans.

Trägerherstellung:

Automatisiertes Schweißen:Hauptträger werden als Kastenprofile gefertigt. Kritische Schweißnähte werden mit ausgeführtAutomatisiertes Unterpulverschweißen (SAW)unter kontrollierten Bedingungen, um gleichbleibende, qualitativ hochwertige und wiederholbare Schweißnähte zu gewährleisten.

Schweißnahtprüfung:Alle kritischen Schweißnähte werden zu 100 % visuell geprüft und getestetUltraschall (UT)oderMagnetpulverinspektion (MPI).

Stressabbauend:Die fertigen Träger werden einer Vibrationsspannungsentlastung oder einer Wärmebehandlung unterzogen, um innere Spannungen zu normalisieren und so eine langfristige Dimensionsstabilität sicherzustellen.

Präzisionsbearbeitung:Bearbeitung von Antriebsbefestigungsflächen, Schienensitzflächen und Verbindungspunkten auf CNC-Maschinen, um eine perfekte Ausrichtung zu gewährleisten.



Stufe 4: Mechanische Montage und Ausrichtung

Montage des Endwagens:Räder, Achsen und abgedichtete, vorgeschmierte Lagereinheiten werden in die End-Lkw eingebaut. Die Antriebsmotoren und Getriebe sind montiert und ausgerichtet.

Brückenmontage:Die Träger werden mit hochfesten Schrauben an den Endwagen befestigt. Die Ausrichtung der gesamten Brücke wird sorgfältig überprüft, um die Rechtwinkligkeit und den richtigen Radkontakt sicherzustellen.

Integration von Laufkatze und Hebezeug:Die Hebeeinheit (häufig ein vor-vormontiertes Modul eines Zulieferers wie Demag) ist in das Fahrwerksgestell integriert. Anschließend wird die gesamte Baugruppe auf den Kranträgern montiert.



Stufe 5: Integration von Elektro- und Steuerungssystemen

Gebäude der Zentrale:SPS, VFDs für alle Bewegungen, Sicherheitsrelais und Hauptschütze sind in einem geschützten Gehäuse der Schutzart IP54 verkabelt. Die Software ist mit vordefinierten Sicherheitsfunktionen (z. B. Endschalter, Überlastschutz) programmiert.

Kabelinstallation:Die Kabel werden in speziellen Kabelrinnen oder Kabelkanälen verlegt. Alle Verbindungen werden über Crimp- und Aderendhülsen hergestellt.

Installation des Sicherheitssystems: Lastmomentindikatoren (LMI), Endschalter, Not-Aus-Schaltkreise und Antikollisionssensoren sind in der Sicherheits-SPS installiert und verkabelt.



Stufe 6: Umfassende Tests und CE-Zertifizierung (FAT)

Dies ist eine kritische Phase für die Verifizierung und Zertifizierung.

Sicht- und Maßprüfung:Überprüfung der Verarbeitung, der Lackqualität und aller kritischen Abmessungen.

Nein-Lasttest:Führen Sie alle Bewegungen aus, um den reibungslosen Betrieb, ungewöhnliche Geräusche und die ordnungsgemäße Funktion der Endschalter zu überprüfen.

Belastungstest:

Statischer Belastungstest:Heben einer Testlast von125 % der Nennkapazitätzur Überprüfung der strukturellen Integrität und der Bremshaltefähigkeit.

Dynamischer Belastungstest:Heben110 % der Nennkapazitätund es durch alle operativen Bewegungen laufen lassen.

Validierung der Sicherheitsfunktion:Testen aller Sicherheitsvorrichtungen, einschließlich Not--Stopps, Überlastsystemen und redundanten Bremsen, um sicherzustellen, dass sie die in der Risikobewertung geforderten Leistungsniveaus erfüllen.

CE-Dokumentation:Zusammenstellung derTechnische Akte, einschließlich Konstruktionsberechnungen, Prüfberichten, Risikobewertungen und Einbauerklärungen, die in der Ausstellung des gipfelnEG-Konformitätserklärung.



Stufe 7: Demontage, Schutz und Verpackung

Systematischer Abbau:Der Kran wird in logische, transportable Module zerlegt, wobei alle Komponenten deutlich gekennzeichnet sind.

Endgültige Lackierung:Auftragen einer hochwertigen Deckschicht, oft in der vom Kunden angegebenen RAL-Farbe.

Verpackung:Die Komponenten sind sicher verpackt und bieten besonderen Schutz für bearbeitete Oberflächen, Schalttafeln und hervorstehende Teile.



Stufe 8: Installation und Inbetriebnahme vor Ort (SAT)

Beaufsichtigte Erektion:Der Kran wird vor Ort-von geschultem Personal wieder zusammengebaut, oft unter der Aufsicht des Projektingenieurs des Herstellers.

Endgültige Anschlüsse und Prüfungen:Alle Systeme werden wieder-verbunden und die Ausrichtung überprüft.

Site Acceptance Test (SAT):Ein abschließender Leistungs- und Sicherheitstest wird in der tatsächlichen Betriebsumgebung durchgeführt, um die volle Funktionalität und Konformität sicherzustellen.

Bedienerschulung:Für das Bedien- und Wartungspersonal des Kunden werden umfassende Schulungen angeboten.

Workshop-Ansicht:
