Brückenkranbau

1. Die Brückenkrankonstruktion ist eine Art Hebezeug, das zum Installieren, Reparieren und Entfernen der Träger von Brückenkränen verwendet wird. Sie besteht aus einem Hauptträger, Endträgern, Querschienen, Laufrädern, einem elektrischen Hebezeug, einem elektrischen Antriebssystem, einem elektrischen Steuersystem usw. Der Hauptträger hat eine kastenförmige geschweißte Plattenstruktur, und die Endträger sind kastenförmige Strukturen aus Stahlplatten, die durch Bolzen mit dem Hauptträger verbunden sind. Die Querschienen sind I-Trägerstrukturen, deren Höhe angepasst werden kann, um den Anforderungen unterschiedlicher Schienenabstände gerecht zu werden. Die Laufräder bestehen aus 45#-Stahl und sind wärmebehandelt, um ihre Härte und Verschleißfestigkeit zu verbessern.

2. Der elektrische Hebezeug ist eine Schlüsselkomponente der Brückenkrankonstruktion und besteht hauptsächlich aus einem Motor, einer Bremse, einem Untersetzungsgetriebe, einer Rollenscheibenvorrichtung, einer Hubscheibenvorrichtung und anderen Komponenten. Das elektrische Antriebssystem umfasst ein elektrisches Hebezeugantriebssystem und ein Laufradantriebssystem. Das elektrische Hebezeugantriebssystem besteht normalerweise aus einem Motor, einer Bremse und einem Getriebe, während das Laufradantriebssystem normalerweise aus einem Motor, einer Bremse, einem Getriebe und einem Antriebsrad besteht. Das elektrische Steuersystem ist hauptsächlich für die Steuerung des Betriebs des elektrischen Hebezeugs und des Laufmechanismus verantwortlich, einschließlich der Funktionen Starten, Stoppen, Geschwindigkeitsregelung und Richtungssteuerung.

3. Darüber hinaus verfügt die Brückenkrankonstruktion auch über eine Sicherheitsschutzvorrichtung, die das Auftreten von Unfällen während des Einsatzes wirksam verhindern kann. Beispielsweise kann der Überlastbegrenzer den Kran vor Schäden durch Überlastung schützen. Der Endschalter kann sicherstellen, dass der Kran in einem sicheren Bereich arbeitet. Der Pufferstopper kann verhindern, dass der Kran gegen die Schiene schlägt, wenn er das Ende der Schiene erreicht.

4. Zusammenfassend lässt sich sagen, dass es sich bei der Brückenkrankonstruktion um ein komplexes Hebegerät handelt, das aus mehreren Teilen und Systemen besteht. Bei der Konstruktion und Herstellung müssen die einschlägigen Normen und Vorschriften strikt eingehalten werden, um die Sicherheit und Zuverlässigkeit im Einsatz zu gewährleisten.

Max. Hubhöhe: 20 m

Garantie auf Kernkomponenten: 1 Jahr

Garantie: 1 Jahr

Gewicht (KG):2000 kg

Nennhubmoment: 50 kN-3000 kN

Max. Hublast: 500 Tonnen

Spannweite:10-80m

Kapazität:1-20t

Mindestbestellmenge: 1 Satz

Arbeitspflicht:A3-A4

1.Fernlicht

1Der Hauptträger einer Brückenkrankonstruktion ist ein Kernbauteil, das die Hubkraft aufnimmt und auf die Endträger überträgt und so die Haupttragstruktur des Krans bildet. Die Konstruktion und Materialauswahl des Hauptträgers wirken sich direkt auf die Gesamtleistung, Stabilität und Sicherheit des Krans aus.

2. Der Hauptträger einer Brückenkrankonstruktion besteht üblicherweise aus hochwertigem Kohlenstoffstahl oder legiertem Stahl. Diese Materialien haben nicht nur gute mechanische Eigenschaften, sondern auch eine ausgezeichnete Schweißbarkeit und Schlagzähigkeit, sodass der Hauptträger während des Betriebs großen Kräften und Drehmomenten standhalten kann. Für spezielle Anwendungen, wie z. B. in korrosiven Umgebungen, können Edelstahl oder andere korrosionsbeständige Materialien verwendet werden.

3. Insgesamt ist der Hauptträger die Seele der Brückenkrankonstruktion, er trägt das Gewicht des Krans und bestimmt seine Gesamtleistung. Ein gut konstruierter und gefertigter Hauptträger kann die Effizienz und Zuverlässigkeit des Krans erheblich verbessern und die Sicherheit und Stabilität des gesamten Kransystems gewährleisten.

Hebesystem

1. Das Hebesystem einer Brückenkrankonstruktion ist ein komplexes mechanisches Gerät, das aus mehreren Teilen besteht und für das Heben und Senken schwerer Lasten zuständig ist. Es ist eine der Kernkomponenten des Krans und wirkt sich direkt auf dessen Leistung und Sicherheit aus.

2. Im Folgenden finden Sie eine detaillierte Einführung in die Hauptkomponenten des Hebesystems eines Brückenkrans:

Elektrisches Hebezeug

Der elektrische Hebezeug ist die Energiequelle des Hebesystems und besteht hauptsächlich aus einem Motor, einer Bremse, einem Getriebe, einer Rollscheibe und einer Hubscheibe. Der Motor liefert Energie und treibt die Scheibe durch das Getriebe an, wodurch die Last angehoben oder abgesenkt wird. Die Bremse sorgt im Notfall oder beim Anhalten für ein rechtzeitiges Anhalten der Last.

Seilscheiben und Seile

Seilscheiben sind ein unverzichtbarer Bestandteil des Hebesystems und werden in Rollscheiben und Hubscheiben unterteilt. Rollscheiben sind am Kranträger befestigt, während Hubscheiben mit der Last verbunden sind. Das Seil ist um diese Scheiben gewickelt und bildet eine geschlossene Schleife zur Kraftübertragung. Das Material und die Fertigungspräzision der Scheiben und Seile wirken sich direkt auf die Stabilität und Sicherheit des Hebevorgangs aus.

Haken und Klemme

Haken und Klemme sind die direkten Verbindungspunkte zwischen Hebesystem und Last. Der Haken eignet sich zum Heben von Materialien mit Hebepunkten, wie Stahlplatten und großen Maschinen; die Klemme eignet sich zum Heben von Materialien ohne Hebepunkte oder Materialien, die eine besondere Handhabung erfordern. Beide müssen zuverlässig mit dem Seil verbunden sein, um ein sicheres Heben der Last zu gewährleisten.

Hebemechanismus

Der Hebemechanismus umfasst alle mechanischen Geräte, die den Hebevorgang ausmachen. Neben dem elektrischen Hebezeug umfasst es auch verschiedene Wellen, Lager und Pleuelstangen, die die Kraft tragen und übertragen. Die Konstruktion und Installationsgenauigkeit dieser mechanischen Geräte gewährleisten einen reibungslosen Betrieb

des Hebesystems und verhindern anormalen Verschleiß oder Ausfall.

3. Zusammenfassend lässt sich sagen, dass das Hebesystem einer Brückenkrankonstruktion ein komplexes mechanisches System ist, das aus mehreren zusammenarbeitenden Teilen besteht. Jede Komponente spielt eine wichtige Rolle, von der Leistungsabgabe des elektrischen Hebezeugs über die Steuerung des Steuersystems bis hin zum Schutz der Sicherheitsvorrichtungen. Nur bei vernünftiger Konstruktion, präziser Herstellung und korrekter Verwendung kann das Hebesystem effizient und sicher arbeiten.

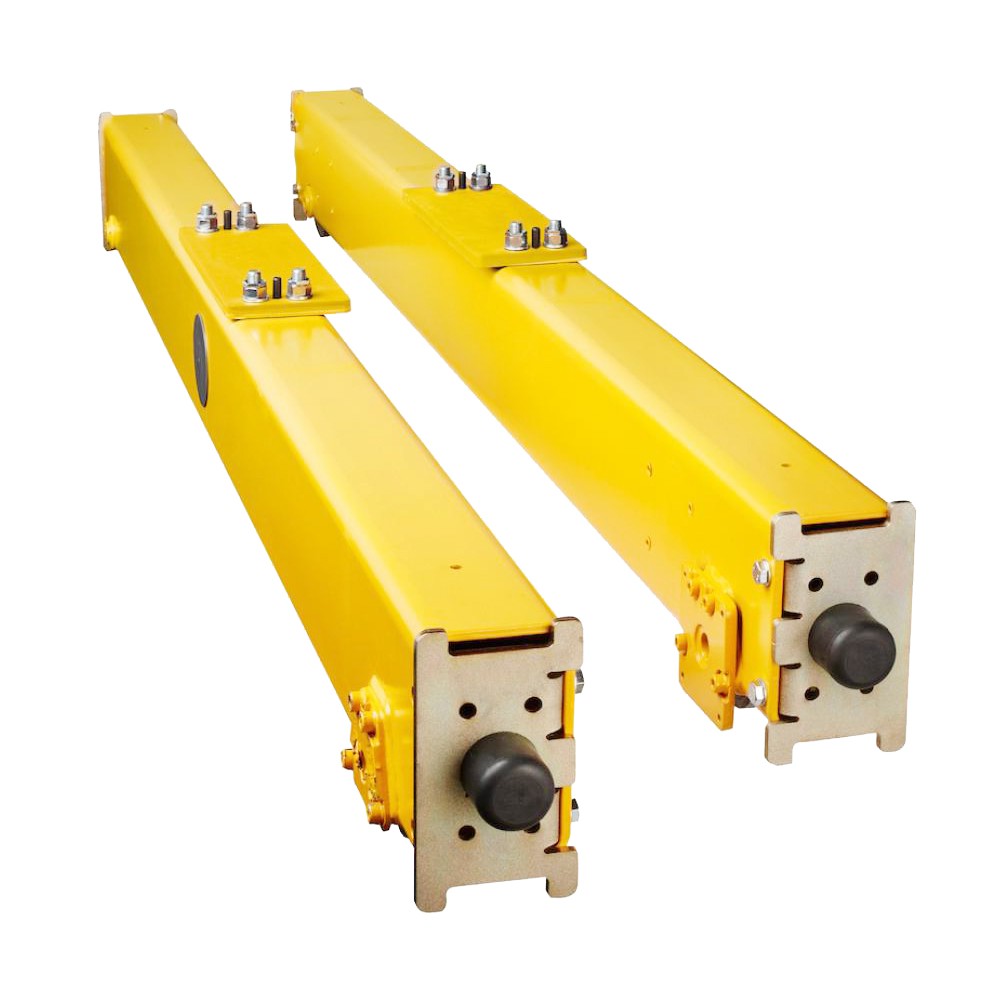

3.EndWagen

1. Der Endträger einer Brückenkrankonstruktion ist ein entscheidendes Bauteil, das den Hauptträger mit der Schiene oder der Stützstruktur verbindet. Er sorgt für eine reibungslose Bewegung und stabile Unterstützung des Krans und spielt eine entscheidende Rolle im gesamten Kransystem.

2. Im Folgenden finden Sie eine detaillierte Einführung in den Endwagen eines Brückenkrans:

Strukturzusammensetzung

Der Endträger besteht im Allgemeinen aus einem Träger, einem Laufrad (oder einer Rolle), einem Lager und Zubehörkomponenten. Der Träger ist mit dem Hauptträger verbunden und überträgt Lasten auf das Laufrad. Das Laufrad läuft auf der Kranschiene und unterstützt die Bewegung des Krans. Das Lager sorgt für eine reibungslose Drehung des Laufrads. Zu den Zubehörkomponenten gehören Befestigungselemente, Schmiermittel usw., die den normalen Betrieb des Endträgers gewährleisten.

Funktion

Stütz- und Übertragungslast: Der Endwagen trägt das Gewicht des Hauptträgers und der Last und überträgt diese Kräfte über das Laufrad auf die Schiene.

Sorgen Sie für eine reibungslose Bewegung: Das Laufrad des Endwagens rollt auf der Schiene und sorgt so für eine reibungslose Bewegung des Krans. Das Design des Laufrads und der Schiene wirkt sich auch auf die Laufstabilität und den Geräuschpegel des Krans aus.

3. Zusammenfassend lässt sich sagen, dass der Endwagen einer Brückenkrankonstruktion ein kritischer Teil ist, der den Kran mit der Schiene verbindet und bei der Unterstützung, Übertragung, Einstellung und Sicherheitsvorkehrung eine Rolle spielt. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

4.Kranfahrmechanismus

1. Der Fahrmechanismus einer Brückenkrankonstruktion ist eine Schlüsselkomponente, die es dem Kran ermöglicht, sich horizontal entlang der Längs- oder Querrichtung der Anlage zu bewegen und so Waren in bestimmte Bereiche zu transportieren. Dieser Mechanismus wirkt sich direkt auf die Betriebseffizienz und Sicherheit des Krans aus.

2.Arbeitsprinzip

Wenn der Kran bewegt werden muss, sendet das Steuersystem ein Signal an das Antriebsgerät und startet den Elektromotor. Die Leistung des Motors wird über die Kupplung auf das Getriebe übertragen, wodurch die Geschwindigkeit verringert und das Drehmoment erhöht wird. Anschließend überträgt das Getriebe das verstärkte Drehmoment auf das Laufrad und treibt den Kran an, sich entlang der Schiene zu bewegen. Zum Anhalten oder Abbremsen betätigt das Steuersystem die Bremse und verringert durch Reibung die Geschwindigkeit des Laufrads, bis es zum Stillstand kommt.

3.Typen

Fahrmechanismen können je nach Antriebsmodus in handbetriebene, handbetriebene, elektrische usw. Fahrmechanismen eingeteilt werden:

Handgeschoben: Geeignet für Leichtlastkräne, die manuell durch Bediener bewegt werden.

Handkette: Wird manuell über eine Kette bedient, ist für Bewegungen mittlerer Belastung im kleinen Bereich geeignet.

Elektrisch: Wird für Großkräne verwendet und ermöglicht eine präzise Kontrolle der Bewegungsgeschwindigkeit und -richtung über das Steuerungssystem.

Zusammenfassend lässt sich sagen, dass der Fahrmechanismus eines Brückenkrans ein komplexes mechanisches System ist, das für die horizontale Bewegung des Krans verantwortlich ist und sich direkt auf die Leistung und Sicherheit des Krans auswirkt. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

4. Zusammenfassend lässt sich sagen, dass der Fahrmechanismus einer Brückenkrankonstruktion ein komplexes mechanisches System ist, das für die horizontale Bewegung des Krans verantwortlich ist und sich direkt auf die Leistung und Sicherheit des Krans auswirkt. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

5.Trolley-Fahrmechanismus

1. Der Laufkatzen-Fahrmechanismus einer Brückenkrankonstruktion ist eine entscheidende Komponente, die es der Laufkatze ermöglicht, sich horizontal entlang des Trägers zu bewegen, wodurch der Kran Güter quer transportieren kann. Dieser Mechanismus wirkt sich direkt auf die Betriebseffizienz und Sicherheit des Krans in Querrichtung aus.

2. Der Laufkatzen-Fahrmechanismus umfasst typischerweise die folgenden Komponenten:

Laufrad (oder Rolle): Es ist am Wagen montiert und läuft entlang des Balkens.

Antriebsvorrichtung: Normalerweise ein Elektromotor, der die Energie für die Bewegung des Wagens liefert.

Getriebe: Überträgt die Kraft des Motors auf das Laufrad und steuert die Bewegungsgeschwindigkeit und -richtung des Wagens.

Bremse: Sorgt dafür, dass der Trolley im Notfall oder beim Anhalten sofort zum Stehen kommt.

Kupplung: Verbindet Antriebselement und Getriebe und überträgt Kraft.

Funktionsprinzip

Wenn der Kran quer bewegt werden muss, sendet das Steuersystem ein Signal an das Antriebsgerät und startet den Elektromotor. Die Leistung des Motors wird über die Kupplung auf das Getriebe übertragen, wodurch die Geschwindigkeit verringert und das Drehmoment erhöht wird. Anschließend überträgt das Getriebe das verstärkte Drehmoment auf das Laufrad und treibt die Laufkatze an, um sich entlang des Trägers zu bewegen. Zum Anhalten oder Abbremsen betätigt das Steuersystem die Bremse und verringert durch Reibung die Geschwindigkeit des Laufrads, bis es zum Stillstand kommt.

3. Zusammenfassend lässt sich sagen, dass der Laufkatzen-Fahrmechanismus einer Brückenkrankonstruktion ein komplexes mechanisches System ist, das für die Querbewegung des Krans verantwortlich ist und die Leistung und Sicherheit des Krans in Querrichtung direkt beeinflusst. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

6.Kranrad

1. Das Rad einer Brückenkrankonstruktion ist ein entscheidendes Bauteil und gehört zum Endwagenteil des Krans. Seine Hauptfunktion besteht darin, das Eigengewicht und die Last des Krans zu tragen und diese Kräfte auf die Schiene zu übertragen, um eine stabile Bewegung des Krans zu gewährleisten.

2. Das Rad eines Brückenkrans besteht normalerweise aus Rädern, Lagern, Achsen und Montageplatten oder -sitzen. Das Rad wird über das Lager auf der Achse montiert, die wiederum über die Montageplatte oder den Sitz am Kranträger befestigt ist. Diese Struktur gewährleistet die freie Drehung des Rads und überträgt Lasten auf die Schiene. Kranräder können aus verschiedenen Materialien wie Kohlenstoffstahl, legiertem Stahl, Edelstahl usw. hergestellt werden. Je nach Arbeitsumgebung und Lastanforderungen des Krans werden unterschiedliche Materialien ausgewählt, um die Festigkeit und Haltbarkeit des Rads sicherzustellen. Für spezielle Umgebungen (z. B. hohe Korrosionsbeständigkeit) können Edelstahl oder andere korrosionsbeständige Materialien verwendet werden.

3. Zusammenfassend lässt sich sagen, dass das Rad einer Brückenkrankonstruktion eine Schlüsselkomponente ist, die die Bewegung des Krans unterstützt und Lasten überträgt. Es spielt eine Rolle bei der Unterstützung, Übertragung, Einstellung und dem Sicherheitsschutz. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

7.Kranhaken

1. Der Haken einer Brückenkrankonstruktion ist eine Schlüsselkomponente, die zur direkten Verbindung mit der Last verwendet wird und Güter je nach Bedarf anhebt oder absenkt. Design, Materialien und Fertigungsqualität des Hakens wirken sich direkt auf die Tragfähigkeit, Betriebssicherheit und Effizienz des Krans aus.

2. Bei Verwendung des Kranhakens steuert der Bediener den Griff, um die Verriegelung zu öffnen oder zu schließen und die Last zu platzieren oder zu entfernen. Während des Hebens dreht sich der Haken aufgrund der Kraft frei um seine Achse und hält die Last stabil. Nach Erreichen der angegebenen Position steuert der Bediener den Griff, um die Verriegelung zu lösen und die Last präzise zu platzieren.

3. Zusammenfassend lässt sich sagen, dass der Haken einer Brückenkrankonstruktion eine Schlüsselkomponente ist, die direkt mit der Last in Kontakt kommt und beim Verbinden, Übertragen, Stützen und Sicherheitsschutz eine Rolle spielt. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

Motor

1. Der Motor einer Brückenkrankonstruktion ist die Energiequelle, die die Bewegung und Hebevorgänge des Krans antreibt. Er wandelt elektrische Energie in mechanische Energie um und ermöglicht so verschiedene Aktionen des Krans. Die Leistung des Motors wirkt sich direkt auf die Betriebseffizienz und Sicherheit des Krans aus.

2. Zu den im Bau von Brückenkränen verwendeten Motoren gehören hauptsächlich:

Wechselstrom-Induktionsmotor: Wird häufig in Kränen verwendet. Er ist einfach aufgebaut, kostengünstig und leicht zu warten. Allerdings ist sein Anlaufdrehmoment gering und die Drehzahlregelungsleistung schlecht.

Gleichstrommotor: Verfügt über eine gute Drehzahlregelungsleistung und ein großes Anlaufdrehmoment, geeignet für Schwerlastkräne, die eine hohe Steuerpräzision erfordern. Allerdings ist sein Aufbau komplex und die Wartung schwierig.

Wechselrichtermotor: Verwendet Frequenzumwandlungstechnologie, um eine effiziente Geschwindigkeitsregelung zu erreichen, Energie zu sparen und für Kräne mit hohen Geschwindigkeits- und Positionierungsanforderungen geeignet zu sein. Die Anfangsinvestition ist relativ hoch, aber bei langfristiger Nutzung kann mehr Energie gespart werden.

3.Wenn der Kran in Betrieb genommen werden muss, sendet das Steuersystem ein Signal und startet den Motor. Der Motor wandelt elektrische Energie in mechanische Energie um und treibt den Hebemechanismus, den Laufkatzen- und den Brückenfahrmechanismus des Krans über das Übertragungssystem (wie Getriebe, Kupplungen usw.) an. Zum Anhalten oder Abbremsen sendet das Steuersystem ein entsprechendes Signal, um die Leistungsabgabe des Motors zu reduzieren oder zu bremsen.

4. Zusammenfassend lässt sich sagen, dass der Motor einer Brückenkrankonstruktion eine Schlüsselkomponente ist, die die Kraft für die Bewegung und die Hebevorgänge des Krans bereitstellt. Eine vernünftige Konstruktion, präzise Herstellung sowie korrekte Verwendung und Wartung sind der Schlüssel zur Gewährleistung des normalen Betriebs des Krans und der persönlichen Sicherheit.

Ton- und Lichtalarmsystem und Endschalter

1.Das Ton- und Lichtalarmsystem und der Endschalter einer Brückenkrankonstruktion sind wichtige Sicherheitsvorrichtungen, die sicherstellen, dass der Kran in verschiedenen Umgebungen sicher und stabil arbeitet. Diese Geräte spielen eine wichtige Rolle bei der Warnung von Bedienern und umstehendem Personal sowie bei der Kontrolle des Bewegungsbereichs des Krans.Ton und

2.Lichtalarmsystem

Das akustische und optische Alarmsystem einer Brückenkrankonstruktion umfasst hauptsächlich Signalanzeigen, Alarmglocken und andere Geräte, die Bediener und umstehendes Personal vor möglichen Sicherheitsrisiken warnen. Dieses System enthält normalerweise die folgenden Teile:

Signalanzeige: Wird an sichtbaren Stellen am Kran installiert, beispielsweise auf der Brücke oder an beiden Enden des Kranträgers. Es sendet Signale durch verschiedene Farben und Blinkfrequenzen, um den Betriebszustand und Warninformationen des Krans anzuzeigen.

Alarmglocke: Wird verwendet, um das Personal im Arbeitsbereich des Krans zu alarmieren. Wenn der Kran startet oder sich einem Gefahrenbereich nähert, ertönt die Alarmglocke, um das Personal daran zu erinnern, aufmerksam zu sein.

Warnlicht: Es strahlt starkes Licht aus und dient als zusätzliches Warngerät für die Alarmglocke, besonders effektiv in lauten Umgebungen oder nachts.

3.Endschalter

Der Endschalter einer Brückenkrankonstruktion ist ein Positionssensor, der die mechanische Position des Krans erkennt, um seinen Bewegungsbereich zu steuern. Wenn der Kran eine vorbestimmte Position erreicht, wird der Endschalter ausgelöst und sendet ein Signal an das Steuersystem, um die Bewegung des Krans zu stoppen oder umzukehren und so Unfälle durch Überfahren zu verhindern. Der Endschalter umfasst:

Fahrendschalter: Steuert den horizontalen Bewegungsbereich des Krans und stellt sicher, dass die Grenzen der Schiene nicht überschritten werden.

Hubbegrenzungsschalter: Steuert den vertikalen Hubbereich des Krans und verhindert, dass der Haken zu hoch angehoben oder zu tief abgesenkt wird.

Betriebsendschalter: Steuert die Drehung und das Ausfahren/Einfahren bestimmter Mechanismen (wie Drehplattformen, Teleskopträger usw.) innerhalb sicherer Bereiche.

Zusammenfassend lässt sich sagen, dass das akustische und optische Alarmsystem sowie der Endschalter einer Brückenkrankonstruktion wichtige Sicherheitsvorrichtungen sind, die einen sicheren und stabilen Betrieb des Krans gewährleisten. Sie spielen eine wichtige Rolle bei der Warnung, Steuerung, dem Schutz und der Automatisierung, was für die Konstruktion und den Betrieb des Krans von entscheidender Bedeutung ist. Um ihren normalen Betrieb sicherzustellen, sind regelmäßige Wartung und Inspektion dieser Geräte erforderlich. Außerdem müssen beschädigte Teile rechtzeitig ausgetauscht werden, um Unfälle zu vermeiden.

10.Sicherheitseinrichtungen

1. Endschalter

Der Endschalter wird verwendet, um den Bewegungsbereich des Krans zu steuern und zu verhindern, dass er über seine Konstruktionsgrenzen hinaus betrieben wird. Dazu gehören Fahr-Endschalter, Hub-Endschalter, Betriebs-Endschalter usw. Wenn sich ein Teil des Krans seiner Endposition nähert, wird der Endschalter ausgelöst und sendet ein Signal an das Steuersystem, um die Bewegung des Krans zu stoppen oder umzukehren.

2. Anti-Schaukel-Vorrichtung

Beim Kranbetrieb, insbesondere beim Heben von Lasten, kann die Last schwingen, was eine Gefahr für die Sicherheit darstellt. Die Schwingungsdämpfung kann das Schwingen der Last wirksam reduzieren oder verhindern und so die Betriebsstabilität und -sicherheit verbessern.

3. Lastmesser

Der Lastmesser zeigt das Gewicht der angehobenen Last in Echtzeit an und hilft dem Bediener, die Last innerhalb sicherer Grenzen zu kontrollieren und so eine Überlastung zu vermeiden.

4. Not-Aus-Taste

Der Not-Aus-Schalter ist ein manuell betätigter Schalter, der die Stromzufuhr zum Kran sofort unterbrechen und alle Vorgänge stoppen kann. Er befindet sich normalerweise an einer für den Bediener leicht zugänglichen Stelle, damit er ihn im Notfall verwenden kann.

5. Ton- und Lichtalarmsystem

Das Ton- und Lichtalarmsystem umfasst Signalanzeigen, Alarmglocken, Warnleuchten usw., die Bediener und umstehendes Personal vor möglichen Sicherheitsrisiken warnen. Wenn der Kran startet oder sich einem Gefahrenbereich nähert, läutet die Alarmglocke oder die Warnleuchte blinkt, um das Personal daran zu erinnern, aufmerksam zu sein.

6. Fahrmechanismus-Verriegelung

Mit der Fahrmechanismus-Feststellvorrichtung können die Laufräder des Krans bei Bedarf blockiert werden. Dadurch wird verhindert, dass sich der Kran aufgrund äußerer Kräfte (z. B. Wind) unerwartet bewegt.

7. Überlastschutz

Die Überlastschutzeinrichtung stoppt den Hebevorgang des Krans automatisch, wenn die Last einen festgelegten Grenzwert überschreitet, und verhindert so eine Beschädigung der Krankomponenten durch Überlastung.

8. Erdschlussschutz

Das Fehlerstrom-Schutzgerät überwacht das elektrische System des Krans in Echtzeit und unterbricht im Falle eines Fehlerstroms die Stromzufuhr, um Kran und Bediener vor einem Stromschlag zu schützen.

11.Steuermodus

1. Manuelle Steuerung

Die manuelle Steuerung ist die traditionellste Methode zur Kransteuerung. Der Kranführer steuert die Bewegung des Krans, indem er mechanische Geräte (wie Hebel, Handräder) manuell über mechanische Verbindungen bedient. Diese Methode ist einfach und zuverlässig, erfordert jedoch erhebliche körperliche Anstrengungen des Kranführers und weist eine begrenzte Steuerungspräzision auf.

2. Elektrische Steuerung

Bei der elektrischen Steuerung werden über Knöpfe, Schalter oder Joysticks elektrische Signale an den Kranmotor gesendet, die verschiedene Aktionen auslösen. Im Vergleich zur manuellen Steuerung verringert die elektrische Steuerung den Arbeitsaufwand des Bedieners erheblich und verbessert die Präzision und den Komfort der Steuerung. Sie ist derzeit die am weitesten verbreitete Steuerungsmethode für Brückenkräne.

3. Drahtlose Fernbedienung

Bei der drahtlosen Fernsteuerung werden Funkwellen verwendet, um Befehle von einer Fernbedienung an einen Empfänger am Kran zu übertragen. So wird die Bewegung des Krans gesteuert, ohne dass eine physische Verbindung zwischen Bediener und Kran besteht. Diese Methode verbessert die betriebliche Flexibilität und Sicherheit und eignet sich besonders für gefährliche Umgebungen.

4. Automatische Steuerung

Bei der automatischen Steuerung werden verschiedene Sensoren und ein Computersystem verwendet, um das Laden, Transportieren, Entladen und andere Vorgänge automatisch nach voreingestellten Verfahren durchzuführen. Diese Methode verbessert die Betriebseffizienz und Sicherheit erheblich, erfordert jedoch einen hohen technischen Aufwand und hohe Gerätekosten.

5. Joystick-Steuerung

Die Joystick-Steuerung ist eine halbautomatische Steuerungsmethode, bei der die Bewegung des Krans mit einem mehrachsigen Joystick gesteuert wird. Der Bediener muss den Joystick nur in die entsprechende Richtung bewegen, um die komplexen Aktionen des Krans zu steuern. Dies vereinfacht den Betriebsvorgang und verbessert Präzision und Effizienz.

6. Netzwerksteuerung

Die Netzwerksteuerung nutzt moderne Kommunikationstechnologie und Netzwerktechnologie, um eine Fernüberwachung und -steuerung des Krans zu ermöglichen. Bediener können den Kran von einem entfernten Standort aus steuern, was für moderne intelligente Fabriken und Lager geeignet ist.

7. Simulatorsteuerung

Bei der Simulatorsteuerung wird der Kranbetrieb mithilfe eines Simulationssystems simuliert. So können die Bediener sich vor dem tatsächlichen Einsatz mit den Vorgängen vertraut machen und trainieren. Diese Methode verbessert die Betriebssicherheit und -effizienz, erfordert jedoch zusätzliche Simulationssoftware und Hardwareunterstützung.

12.Skizze

1. Platzsparend

Einer der größten Vorteile von Brückenkränen ist ihr platzsparendes Design. Der Kran hängt an einem Balken oder einer Schiene, die an der Fabrik- oder Lagerdecke angebracht ist, sodass er keine wertvolle Bodenfläche beansprucht. Im Vergleich zu bodengestützten Hebegeräten wie Gabelstaplern geben Brückenkräne mehr Bodenfläche für andere Zwecke frei und verbessern so die Gesamtraumeffizienz.

2. Hohe Tragfähigkeit

Brückenkräne haben in der Regel eine hohe Tragfähigkeit und können schwere Gegenstände von mehreren hundert Kilogramm bis zu mehreren hundert Tonnen heben. Dadurch eignen sie sich hervorragend für den Einsatz in Schwerindustrien wie Stahl, Bau und Schiffbau.

3. Flexible Bewegung

Brückenkräne können sich entlang einer festen Schiene oder eines Trägers bewegen und bieten so Flexibilität beim Bewegen von Lasten innerhalb eines bestimmten Bereichs. Sie können Güter schnell und effizient von einem Ort zum anderen transportieren, insbesondere in Produktionslinien, wo Materialien zwischen verschiedenen Verarbeitungsstationen bewegt werden müssen.

4. Verbesserte Arbeitseffizienz

Die Verwendung eines Brückenkrans kann die Arbeitseffizienz erheblich steigern. Nach der Installation können Bediener den Kran steuern, um Materialien schnell und einfach an den gewünschten Ort zu bewegen, wodurch manuelle Handhabung und Wartezeiten reduziert werden.

5. Reduzierte Arbeitsintensität

Mit einem Brückenkran müssen Arbeiter keine schweren Gegenstände mehr manuell heben, was die körperliche Arbeit und das damit verbundene Verletzungsrisiko reduziert. Dies schützt nicht nur die Gesundheit der Arbeiter, sondern reduziert auch potenzielle Sicherheitsvorfälle.

6. Geringe Wartungskosten

Im Vergleich zu anderen Hebezeugen haben Brückenkräne eine relativ einfache Konstruktion und geringe Wartungskosten. Regelmäßige Inspektionen und der rechtzeitige Austausch verschlissener Teile können einen langfristig stabilen Betrieb des Krans gewährleisten.

7. Hohe Sicherheit

Brückenkräne sind typischerweise mit verschiedenen Sicherheitsvorrichtungen wie Überlastschutz, Endschaltern usw. ausgestattet. Diese Vorrichtungen gewährleisten die Betriebssicherheit und verhindern Unfälle aufgrund von Überlastung oder Bewegungen außerhalb des zulässigen Bereichs.

1. Industrielle Fertigung

In industriellen Fertigungsumgebungen, insbesondere in der Schwerindustrie wie Stahl, Maschinenbau und Schiffbau, werden Brückenkräne für die Handhabung großer oder schwerer Materialien eingesetzt. Sie spielen eine entscheidende Rolle in Produktionsprozessen, beispielsweise beim Transport von Halbfertigprodukten zwischen Verarbeitungsstationen.

2. Lagerlogistik

In Lagern und Vertriebszentren werden Brückenkräne häufig zum Be- und Entladen, Stapeln und Transportieren von Waren eingesetzt. Sie verbessern die Betriebseffizienz, indem sie Waren innerhalb des Lagers schnell an die vorgesehenen Standorte bewegen.

3. Baustellen

Auf Baustellen, insbesondere auf solchen mit hohen statischen Anforderungen wie Brücken und hohen Gebäuden, sind Brückenkräne zum Heben schwerer Materialien wie Stahlstangen, Beton und vorgefertigter Komponenten unverzichtbar.

4. Bahnhöfe

In Bahnhöfen werden Brückenkräne zum Be- und Entladen von Zügen mit Gütern sowie zum Sortieren von Gütern an Bahnsteigen eingesetzt.

5. Häfen und Docks

In Häfen und Docks werden häufig große Brückenkräne zum Be- und Entladen von Containern und Schüttgütern eingesetzt. Diese Kräne steigern die Effizienz des Hafenbetriebs erheblich.

6. Kraftwerke

In Wärmekraftwerken, Kohlelagern und Aschedeponien werden Brückenkräne zum Heben, Transportieren und Verteilen von Materialien eingesetzt.

7. Fließbänder

In Fabrikmontagelinien, insbesondere im Automobil- und Flugzeugbau, werden Brückenkräne zur genauen Positionierung und Installation großer Komponenten eingesetzt.

8. Wartungsarbeiten

Brückenkräne können in verschiedenen Branchen auch für Wartungsarbeiten eingesetzt werden, beispielsweise zum Anheben von Motoren, Getrieben und anderen großen Komponenten aus ihrer Einbauposition zur Wartung oder zum Austausch.

9. Bergbauindustrie

In der Bergbauindustrie werden Brückenkräne zum Be- und Entladen von Bergbauausrüstung und zum Transport von Mineralien eingesetzt.

• 1. Design und Engineering

  Detaillierte Konstruktion: Entwickeln Sie detaillierte technische Zeichnungen und Spezifikationen, einschließlich Hauptträger, Hebezeug, Laufkatze, Endwagen und anderen Komponenten.

  Simulation und Modellierung: Verwenden Sie computergestütztes Design (CAD) und Simulationstools, um die Leistung des Krans zu modellieren und sein Design zu optimieren.



• 2. Materialauswahl

  Materialspezifikationen: Wählen Sie hochwertige Materialien, die die Anforderungen an Festigkeit, Haltbarkeit und Hitzebeständigkeit erfüllen. Zu den üblichen Materialien gehören hochfester Stahl, Legierungen und spezielle Beschichtungen.

  Beschaffung: Beziehen Sie Materialien von zugelassenen Lieferanten und stellen Sie sicher, dass diese die erforderlichen Qualitäts- und Zertifizierungsstandards erfüllen.



• 3. Komponentenfertigung

  Schneiden und Formen: Schneiden und formen Sie Rohmaterialien zu den erforderlichen Komponenten, wie z. B. Trägern, Säulen und Halterungen. Dies kann Prozesse wie Plasmaschneiden, Laserschneiden und maschinelle Bearbeitung umfassen. Schweißen und Zusammenbauen: Schweißen Sie Komponenten zusammen, um die Strukturelemente des Krans zu bilden. Dies umfasst das Schweißen des Hauptträgers, der Endwagen und anderer tragender Teile.



• 4. Montage

  Unterbaugruppe: Montieren Sie einzelne Komponenten wie das Hebesystem, die Laufkatze und die Endwagen zu Unterbaugruppen. Dabei werden die Teile zusammengefügt und die richtige Ausrichtung sichergestellt. Hauptbaugruppe: Kombinieren Sie Unterbaugruppen, um die komplette Kranstruktur zu konstruieren. Dazu gehört die Montage des Hebezeugs und der Laufkatze am Hauptträger, die Befestigung der Endwagen und die Installation der Steuerungssysteme.



• 5. Integration von Systemen

  Elektrische Systeme: Installieren Sie elektrische Komponenten, einschließlich Motoren, Bedienfelder, Verkabelung und Sensoren. Stellen Sie sicher, dass die elektrischen Systeme des Krans ordnungsgemäß integriert und getestet sind.

  Steuerungssysteme: Implementieren und konfigurieren Sie Steuerungssysteme wie speicherprogrammierbare Steuerungen (SPS), Fernbedienungen und Sicherheitsvorrichtungen. Überprüfen Sie, ob die Steuerungssysteme ordnungsgemäß funktionieren und kalibriert sind.



• 6. Tests und Qualitätssicherung

  Tests vor der Inbetriebnahme: Führen Sie Tests vor der Inbetriebnahme durch, um die Funktionalität des Krans zu prüfen. Dazu gehören Belastungstests, Betriebstests der Hebe- und Fahrmechanismen und Prüfungen des Steuerungssystems.

  Sicherheitstests: Überprüfen Sie, ob Sicherheitsfunktionen wie Endschalter, Alarme und Not-Aus ordnungsgemäß funktionieren und den Sicherheitsstandards entsprechen.

  Inspektion: Führen Sie eine detaillierte Inspektion der Kranstruktur und -komponenten durch, um die Einhaltung der Konstruktionsspezifikationen und Qualitätsstandards sicherzustellen.



• 7. Abschließende Anpassungen und Kalibrierung

  Feinabstimmung: Nehmen Sie alle erforderlichen Anpassungen vor, um die Leistung des Krans zu optimieren und einen reibungslosen Betrieb sicherzustellen. Dazu können das Kalibrieren von Sensoren, das Anpassen von Bedienelementen und die Feinabstimmung des Hebesystems gehören.

  Dokumentation: Bereiten Sie die Dokumentation vor und überprüfen Sie sie, einschließlich Bedienungsanleitungen, Wartungsanleitungen und Sicherheitshinweisen.



• 8. Lieferung und Installation

  Transport: Organisieren Sie den Transport des Krans zum Aufstellungsort und stellen Sie sicher, dass er sicher gehandhabt und transportiert wird, um Schäden zu vermeiden.

  Installation: Beaufsichtigen Sie die Installation des Krans beim Kunden, einschließlich Zusammenbau, Ausrichtung und Anschluss an Stromquellen und Steuerungssysteme.

  Schulung: Bieten Sie Schulungen für Bediener und Wartungspersonal an, um sicherzustellen, dass sie mit der Bedienung und den Sicherheitsverfahren des Krans vertraut sind.



• 9. Inbetriebnahme und Übergabe

  Inbetriebnahme: Führen Sie abschließende Inbetriebnahmetests durch, um sicherzustellen, dass der Kran unter realen Bedingungen ordnungsgemäß funktioniert und die Leistungsspezifikationen erfüllt.

  Übergabe: Offizielle Übergabe des Krans an den Kunden unter Bereitstellung aller erforderlichen Unterlagen, einschließlich Konformitätszertifikaten, Garantieinformationen und Wartungsplänen.

Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sets (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Gerätevernetzungsrate wird 95 % erreichen. 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie hat erreicht.
