Deckenmontierter Portalkran

Ein an der Decke montierter Portalkran ist eine innovative Hebelösung, die zur Verbesserung der Effizienz, Sicherheit und Raumnutzung in industriellen und gewerblichen Umgebungen entwickelt wurde. Durch die direkte Montage an der Deckenkonstruktion wird wertvolle Bodenfläche frei und ein ungehindertes Arbeitsumfeld gewährleistet.

Das an der Decke montierte Portalkrandesign macht Bodenstützen überflüssig und maximiert so den nutzbaren Arbeitsbereich. Erhältlich in verschiedenen Konfigurationen, einschließlich Einzel- und Doppelträgern, mit flexiblen Tragfähigkeiten, um unterschiedlichen betrieblichen Anforderungen gerecht zu werden. Hergestellt aus hochwertigen Materialien und einer korrosionsbeständigen Oberfläche, die eine langfristige Haltbarkeit in anspruchsvollen Umgebungen gewährleistet. Ausgestattet mit fortschrittlichen Bedienelementen und leichtgängigen Trolley-Mechanismen für eine effiziente Materialhandhabung. Integriert mit Funktionen wie Überlastschutz, Pendelschutzsystemen und Not-Aus-Funktionen.

Dieser an der Decke montierte Portalkran wird in vielen Branchen eingesetzt, darunter:

Fertigung und Montage: Erleichtern der Bewegung schwerer Teile oder Geräte.

Lagerhaltung und Logistik: Rationalisierung der Handhabung von Lagerbeständen und Paletten.

Automobil und Luft- und Raumfahrt: Unterstützung von Montagelinien und Wartungsvorgängen.

Wartungswerkstätten: Ideal zum Heben und Bewegen von Maschinen und Werkzeugen.

Kernkomponenten: Getriebe, Motor

Herkunftsort: Henan, China

Garantie: 2 Jahre

Gewicht (kg): 22600 kg

Video-Ausgangskontrolle: Wird bereitgestellt

Maschinentestbericht: Zur Verfügung gestellt

Anwendung: Weit verbreitet

Auslegerlänge: 0-15m

Laufgeschwindigkeit des Trolleys: 20-40M/MIN

Arbeitssystem: A5-A7

Hubgeschwindigkeit: 5-15M/MIN

Laufgeschwindigkeit des Krans: 30-50M/MIN

Steuerungsmethode: Kabinensteuerung/Drahtseilfernbedienung

Farbe: Anfrage

1.Hauptlicht

Der Hauptträger eines deckenmontierten Portalkrans spielt eine entscheidende Rolle für seine strukturelle Integrität und Betriebseffizienz. Hier sind die wichtigsten Aspekte:

1) Kernfunktionalität: Dient als primäre Stützstruktur und gewährleistet eine sichere und effektive Lastverteilung.

2) Verwendete Materialien: Hergestellt aus hochfestem Stahl oder Aluminium, um schwere Einsätze zu bewältigen und gleichzeitig für bestimmte Anwendungen eine geringe Effizienz beizubehalten.

3)Einzelträger: Geeignet für leichte bis mittlere Lasten und bietet kostengünstige Lösungen.

4) Doppelträger: Entwickelt für das Heben schwerer Lasten mit verbesserter Stabilität und höherer Tragfähigkeit.

5) Verstärkungsmerkmale: Beinhaltet Verstrebungen und Versteifungen, um die Durchbiegung zu minimieren und eine gleichbleibende Leistung unter Belastung sicherzustellen.

6) Wartungsfreundlich: Entwickelt für einfache Inspektion und Wartung, um die Betriebszuverlässigkeit im Laufe der Zeit aufrechtzuerhalten.

Hebesystem

Deckenstützstruktur: Das System des an der Decke montierten Portalkrans wird an der Decke des Gebäudes oder an darüber liegenden Strukturelementen (z. B. Balken, Fachwerken oder Säulen) aufgehängt. Dadurch entfällt der Bedarf an bodenmontierten Stützen, wodurch wertvolle Bodenfläche für andere Aktivitäten frei wird .Die Deckenkonstruktion muss in der Lage sein, das Gewicht der Krananlage und die von ihr zu hebenden Lasten zu tragen, wobei je nach Tragfähigkeit häufig eine Verstärkung erforderlich ist.

2) Schienen- und Laufkatzensystem: Der Kran fährt auf Schienen, die an der Decke montiert sind. Diese Schienen führen die Bewegung des Hebezeugs und der Laufkatze entlang einer horizontalen Bahn und ermöglichen so die Bewegung der Last innerhalb eines bestimmten Bereichs. Das Hebezeug ist auf einer Laufkatze montiert, die sich je nach Konfiguration entlang der Deckenschienen bewegen kann, normalerweise in eine oder zwei Richtungen der Schienen.

3) Hebemechanismus: Der Hebemechanismus ist für das Heben und Senken der Last verantwortlich. Der Antrieb kann entweder elektrisch oder manuell erfolgen. Die Tragfähigkeit des Hebezeugs und des Kransystems insgesamt hängt von der Art des Hebezeugs (z. B. Elektrokettenzüge, Seilzüge) und den bei seiner Konstruktion verwendeten Materialien ab.

4) Steuerungsmechanismus: Deckenmontierte Portalkräne werden normalerweise über eine Hänge- oder Fernbedienung bedient, sodass Bediener die Bewegung des Krans und des Hebezeugs aus sicherer Entfernung manipulieren können. Steuerungen ermöglichen einen präzisen Betrieb und stellen sicher, dass Lasten effizient bewegt werden sicher.

3.EndeWagen

1) Unterstützung und Bewegung: Der Endschlitten trägt das Laufkatzen- und Hebesystem des Krans und ermöglicht dessen Bewegung entlang der Deckenschienen (Schienen). Es ist so konzipiert, dass es beim Tragen der Last entlang der Schienen fährt und eine gleichmäßige horizontale Bewegung ermöglicht.

2) Strukturelle Basis: Der Kopfträger bildet die Grundlage für den Fahrmechanismus des Krans. Darin sind die Räder oder Rollen untergebracht, die entlang der Deckenschienen laufen. Diese Räder oder Rollen sind für die Bewältigung der bei der Kranbewegung auftretenden Lasten und Belastungen ausgelegt.

3) Führung und Stabilität: Der Endschlitten hilft, das Kransystem ausgerichtet und stabil zu halten und stellt sicher, dass das Hebezeug und die Laufkatze während des Betriebs auf den Schienen bleiben. Es verhindert, dass der Kran beim Bewegen entlang der Deckenschienen entgleist oder sich falsch ausrichtet.

4) Lastverteilung: Der Endschlitten verteilt die Last auf die beiden Endstützen (normalerweise an den Wänden oder Deckenbalken des Gebäudes angebracht). Dadurch wird sichergestellt, dass die Last gleichmäßig gehoben wird und der Kran auch bei schweren Lasten sicher arbeitet.

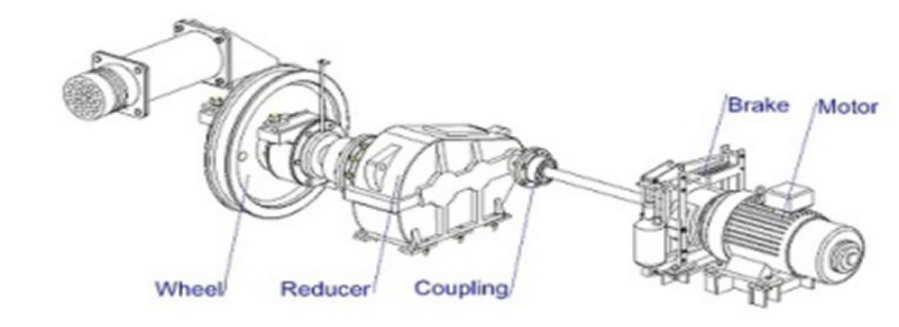

4. Kranfahrmechanismus

1) Manueller Fahrmechanismus: Bei leichteren oder kleineren deckenmontierten Portalkranen kann der Fahrmechanismus manuell betätigt werden. In diesem Fall verwendet der Bediener eine Handkette oder ein Push-Pull-System, um den Kran entlang der Schienen zu bewegen. Manuelle Systeme sind einfacher und kostengünstiger, erfordern jedoch körperliche Anstrengung des Bedieners, um den Kran zu bewegen, wodurch sie leichter und kostengünstiger sind häufige Hebeaufgaben.

2)Motorisierter (angetriebener) Fahrmechanismus: In den meisten industriellen Anwendungen wird der Fahrmechanismus des Krans von einem Elektromotor angetrieben. Das motorisierte System ist effizienter und bietet eine bessere Kontrolle über die Bewegung des Krans, insbesondere bei schweren Einsätzen. Ein motorisiertes Kranfahrsystem kann schwerere Lasten schneller bewegen, mit präziser Geschwindigkeitssteuerung und der Möglichkeit, schnell und sanft zu stoppen und zu starten. Motorisierte Systeme umfassen typischerweise einen Getriebeantrieb, bei dem der Motor ein Zahnrad antreibt, um die Räder des Krans entlang der Schienen zu bewegen. Der Getriebeantriebsmechanismus trägt dazu bei, kontrollierte und konstante Geschwindigkeiten zu erreichen.

3) Mechanismus mit variabler Geschwindigkeit: In fortschrittlicheren oder automatisierten Systemen kann ein Antrieb mit variabler Geschwindigkeit in den Fahrmechanismus des Krans integriert werden. Dadurch kann der Kran die Geschwindigkeit während des Betriebs reibungslos ändern, was besonders für Anwendungen nützlich ist, bei denen Präzisions- oder Geschwindigkeitsanpassungen erforderlich sind.

5.Trolley-Fahrmechanismus

1) Manueller Wagen: Bei manuellen Wagensystemen wird der Wagen von Hand bewegt, häufig mithilfe einer Handkette, einer Zugschnur oder eines Kurbelsystems. Dies kommt häufig bei leichten Anwendungen vor, bei denen keine präzise Positionierung erforderlich ist und die Tragfähigkeit geringer ist. Manuelle Wagen sind einfacher und kostengünstiger, erfordern jedoch körperliche Anstrengung des Bedieners, was ihre Verwendung bei größeren, schwereren Einsätzen einschränkt.

2) Elektrischer (motorisierter) Wagen: Elektrische Wagen werden von Elektromotoren angetrieben und sind aufgrund ihrer Geschwindigkeit, Präzision und Benutzerfreundlichkeit häufiger in industriellen Umgebungen anzutreffen. Der Antrieb erfolgt je nach Belastung und Anwendung über einen Ein- oder Dreiphasenmotor.

Das elektrische Antriebssystem ermöglicht eine präzisere Steuerung von Geschwindigkeit und Richtung und ermöglicht so eine effiziente und zuverlässige horizontale Bewegung schwerer Lasten.

3) Laufkatze mit variabler Geschwindigkeit: Einige Laufkatzensysteme verfügen über Antriebe mit variabler Geschwindigkeit, sodass der Bediener die Geschwindigkeit der Laufkatze nach Bedarf anpassen kann. Dies ist besonders nützlich bei Anwendungen, die eine präzise Lasthandhabung erfordern, wie z. B. Montagelinien, die Installation schwerer Maschinen oder in Umgebungen, in denen die Last empfindlich ist und eine sorgfältige Bewegung erfordert.

4)Dual-Speed-Trolley:Dual-Speed-Trolleys bieten zwei voreingestellte Geschwindigkeiten zum Bewegen des Trolleys: eine schnelle Geschwindigkeit für Langstreckenfahrten und eine langsame Geschwindigkeit für eine präzise Positionierung in der Nähe der Last oder des Ziels.

Diese Art von System wird häufig in Umgebungen eingesetzt, die sowohl schnelle als auch präzise Bewegungen erfordern.

6. Kranrad

1)Radnabe: Die Nabe ist der zentrale Teil des Rades, der die Achse hält und das Rad mit dem Endschlitten oder Laufwagen verbindet. Die Nabe muss stark genug sein, um den beim Bewegen des Krans auftretenden Kräften standzuhalten. Lauffläche: Der äußere Teil des Rads, der mit der Schiene in Kontakt kommt. Die Lauffläche muss zum Schienenprofil passen, um einen reibungslosen und sicheren Betrieb zu gewährleisten. Lager: In der Radnabe werden Lager verwendet, um die Reibung zu reduzieren und eine reibungslose Drehung des Rads zu ermöglichen. Die richtige Lagerauswahl ist entscheidend für den reibungslosen Betrieb der Kranräder. Flansch: Einige Kranräder verfügen über einen Flansch, bei dem es sich um einen erhabenen Teil an der Außenkante des Rads handelt. Der Flansch sorgt dafür, dass das Rad richtig auf der Schiene ausgerichtet bleibt und verhindert so, dass der Kran entgleist.

2) Überlegungen zu Radmaterial und Design:

Stärke und Haltbarkeit: Kranräder sind so konzipiert, dass sie schwere Lasten tragen können, ohne sich zu verformen oder zu schnell abzunutzen. Für Schwerlastkrane werden aufgrund ihrer Festigkeit und Haltbarkeit in der Regel Räder aus massivem Stahl oder geschmiedetem Stahl verwendet. Verschleißfestigkeit: Kranräder unterliegen beim Rollen entlang der Schienen ständiger Reibung, daher ist die Verschleißfestigkeit des Materials von entscheidender Bedeutung. Stahl- und Gussstahlräder sind darauf ausgelegt, den Verschleiß zu minimieren, während gummibeschichtete Räder in Umgebungen mit hoher Beanspruchung schneller verschleißen können. Geräusche und Vibrationen: Räder aus Gummi oder Polyurethan sind normalerweise leiser als Stahlräder und eignen sich daher ideal für Umgebungen mit hoher Beanspruchung Lärmreduzierung ist wichtig

7. Kranhaken

1) Funktion des Hakens: Die Hauptfunktion des Hakens besteht darin, die Last anzuheben und zu sichern, indem er an der Hebeschlinge, der Kette oder dem Hakenblock befestigt wird, der mit der Last verbunden ist.

Er befindet sich an der Unterseite des Hebemechanismus des Krans und bewegt sich vertikal entlang der Hubhöhe, während der Kran Hebe- und Senkvorgänge ausführt. Der Haken muss während des gesamten Vorgangs eine sichere Verbindung mit der Last aufrechterhalten, um Unfälle, Verrutschen oder Herunterfallen der Last zu verhindern laden.

2) Hakenabmessungen: Die Größe und Abmessungen des Hakens hängen vom Gewicht der anzuhebenden Last, der Hubhöhe und der Gesamtkonstruktion des Kransystems ab. Hakenhalsöffnung: Der Hals ist der Raum, durch den die Lastschlinge bzw Kette geht vorbei. Die Größe der Ausladung muss groß genug sein, um die Hebeausrüstung aufzunehmen und gleichzeitig einen sicheren Halt der Last zu gewährleisten. Hakenlänge und -kapazität: Die Länge und die Gesamtgröße des Hakens werden durch die Hubkapazität des Krans und die Größe der typischen Last bestimmt angehoben wird. Die Tragfähigkeit des Hakens muss dem Gewicht der schwersten anzuhebenden Last entsprechen oder dieses übertreffen.

8.Motor

1) Funktion des Motors: Hebemotor: Der zum Heben und Senken der Last verwendete Motor befindet sich normalerweise in der Hebeeinheit und ist für den Antrieb der Trommel oder Winde zum Auf- und Abwickeln des Seils oder der Kette verantwortlich, die den Haken hebt und senkt. Fahrmotor: Motoren werden auch verwendet, um die Bewegung des Endwagens und der Laufkatze entlang der Schienen anzutreiben, sodass sich der Kran horizontal entlang des Portals bewegen kann. Der Kranfahrmotor treibt die Bewegung des Krans entlang der Deckenschiene oder der Portalschienen an, während der Laufkatzenmotor die horizontale Bewegung des Hebezeugs antreibt. Rotationsmotor: Wenn der Kran über einen Dreh- oder Drehhaken verfügt, ist möglicherweise auch ein Motor vorhanden steuert die Drehbewegung der Last.

2) Motorleistung und -kapazität: Die Nennleistung des Motors ist entscheidend für die Bestimmung der Hubkapazität des Krans und der Geschwindigkeit, mit der er arbeiten kann. Für Schwerlastkrane, die größere und schwerere Lasten bewegen, sind Motoren mit höherer Leistung erforderlich. Hubmotor: Die Nennleistung des Hubmotors richtet sich nach dem Gewicht der zu hebenden Last und der erforderlichen Hubgeschwindigkeit. Der Motor benötigt genügend Drehmoment, um die Last effizient anzuheben und gleichzeitig sichere Betriebsgrenzen einzuhalten.

Fahrmotoren: Diese Motoren sind für die Geschwindigkeits- und Lastbedingungen ausgelegt, die mit der horizontalen Bewegung des Krans verbunden sind. Für den Hochgeschwindigkeitsbetrieb sind möglicherweise leistungsstärkere Motoren erforderlich, um sicherzustellen, dass sich der Kran schnell entlang der Portalschienen bewegen kann.

3) Motorsteuerungssysteme: Frequenzumrichter (VFD): Um eine einstellbare Geschwindigkeitssteuerung zu ermöglichen, verwenden Krane häufig ein VFD-System, das die Frequenz der Stromversorgung des Motors anpasst. VFD ermöglichen eine präzise Steuerung der Motorgeschwindigkeiten beim Heben, Fahren und Positionieren, was bei Anwendungen, die eine sorgfältige Lastplatzierung erfordern, von entscheidender Bedeutung ist. Sanftstarter: Diese Geräte begrenzen den Einschaltstrom beim Starten des Motors, sorgen für eine sanftere Beschleunigung und reduzieren den Verschleiß des Motors und andere Komponenten. Softstarter werden üblicherweise in Kransystemen eingesetzt, um die Lebensdauer des Motors zu verlängern. Reversierstarter: Um die Richtung der Kranbewegung zu ändern, wird ein Reversierstarter verwendet. Diese Steuerung ermöglicht den Motorlauf in beide Richtungen, abhängig von der Last und den Bewegungsanforderungen des Krans.

4) Motorgeschwindigkeitsregelung: Hubgeschwindigkeit: Der Hubmotor muss genügend Drehmoment bereitstellen, um die Last mit der erforderlichen Geschwindigkeit anzuheben. In einigen Fällen kann ein Motor mit zwei Geschwindigkeiten oder ein Hebesystem mit mehreren Geschwindigkeiten verwendet werden, damit der Bediener die Geschwindigkeit je nach Gewicht der Last oder Hebeanforderungen anpassen kann.

Fahrgeschwindigkeit: Die Fahrgeschwindigkeit des Portalkrans wird ebenfalls von den Motoren gesteuert. Die Geschwindigkeit der Kran- und Laufkatzenbewegung wird häufig abhängig von der Lastgröße, der Arbeitsumgebung und den Sicherheitsvorschriften angepasst.

Kühlsysteme: Motoren, die in Portalkränen verwendet werden, insbesondere in Hochleistungsanwendungen, verfügen häufig über Kühlsysteme, um eine Überhitzung bei längerem Einsatz zu verhindern. Dies ist besonders kritisch bei Anwendungen, bei denen der Kran verwendet wird

.

9.Ton- und Lichtalarmsystem und Endschalter

1) Warnung vor Bewegung: Wenn der Kran in Bewegung ist, kann das Alarmsystem Personen in der Nähe darauf aufmerksam machen, dass der Kran in Betrieb ist. Dies verringert die Wahrscheinlichkeit von Unfällen, insbesondere in geschäftigen oder überfüllten Arbeitsumgebungen. Das Alarmsystem kann aktiviert werden, wenn der Kran beginnt, sich horizontal oder vertikal zu bewegen (Heben oder Fahren).

2)Lastüberlastungswarnung: Wenn die Last des Krans eine vorgegebene Gewichtsgrenze überschreitet (basierend auf der Nennkapazität des Krans), kann das System einen Alarm auslösen, um den Bediener zu warnen und eine Überlastung zu verhindern, die den Kran beschädigen oder ein Sicherheitsrisiko darstellen könnte.

3) Grenzpositionswarnung: Wenn sich der Kran seiner Fahr- oder Hubgrenze (d. h. der maximalen Höhe oder horizontalen Bewegung) nähert, kann das Alarmsystem dem Bediener signalisieren, anzuhalten, bevor er einen gefährlichen Punkt erreicht, und so Schäden am Kran oder an der Last vermeiden .

4) Störungs- und Fehlerwarnung: Im Falle einer Fehlfunktion oder eines Ausfalls in einer der Schlüsselkomponenten des Krans (z. B. Motor, Bremsen oder Hubmechanismus) kann das Alarmsystem den Bediener darauf aufmerksam machen, sofort Maßnahmen zu ergreifen oder den Kran anzuhalten Sicherheitsinspektion.

5) Notfallwarnung: Im Falle eines Notfalls oder Sicherheitsvorfalls kann das Ton- und Lichtalarmsystem aktiviert werden, um ein klares Signal zur Evakuierung zu geben oder die Aufmerksamkeit auf das Problem zu lenken und so sicherzustellen, dass schnell Maßnahmen zur Risikominderung ergriffen werden.

10.Sicherheitseinrichtungen

1)Funktion des Überlastschutzsystems: Das Überlastschutzsystem stellt sicher, dass der Kran seine Nenntragfähigkeit nicht überschreitet, und verhindert so mechanische Ausfälle und Schäden am Kran oder an der Last.

Komponenten: Wägezellen: Diese Sensoren messen das Gewicht der angehobenen Last und geben Rückmeldung an das Steuerungssystem.

Überlastungsgrenzschalter: Diese Schalter werden aktiviert, wenn die Last die sichere Betriebskapazität des Krans überschreitet, und stoppen weitere Hebevorgänge. Warnsignale: Ein Alarm oder ein visuelles Signal (Licht oder Ton) warnt den Bediener, wenn sich der Kran der maximalen Lastgrenze nähert oder diese überschritten hat .Vorteile: Schützt die Strukturkomponenten des Krans (Hubwerk, Motor, Bremsen) vor Schäden durch übermäßige Belastung. Erhöht die Sicherheit durch Vermeidung von Überlastungsereignissen, die zu Kranausfällen oder Unfällen führen können.

2) Endschalter: Funktion: Endschalter werden verwendet, um zu verhindern, dass der Kran seinen maximalen Hub- oder Hubbereich überschreitet. Sie stellen sicher, dass der Kran innerhalb sicherer Grenzen arbeitet und verhindern ein Überausfahren des Hebezeugs oder der Laufkatze.

Typen: Vertikale Endschalter (Hubbegrenzung): Verhindern, dass der Haken oder die Last über eine bestimmte Höhe hinaus angehoben wird.

Horizontale Endschalter (Fahrwegbegrenzung): Verhindern, dass der Kran über die vorgesehenen Schienen oder den Arbeitsbereich hinausfährt. Laufkatzen-Endschalter: Diese verhindern, dass sich die Laufkatze über den vorgesehenen Fahrweg hinaus bewegt.

Vorteile: Verhindert mechanische Schäden durch Überfahren oder Überheben. Stellt sicher, dass der Kran andere Maschinen oder Strukturen nicht beeinträchtigt, indem sein Bewegungsbereich eingeschränkt wird. Erhöht die Sicherheit des Betriebs, indem sichergestellt wird, dass sich der Kran nur innerhalb der vorgesehenen Sicherheitszonen bewegt .

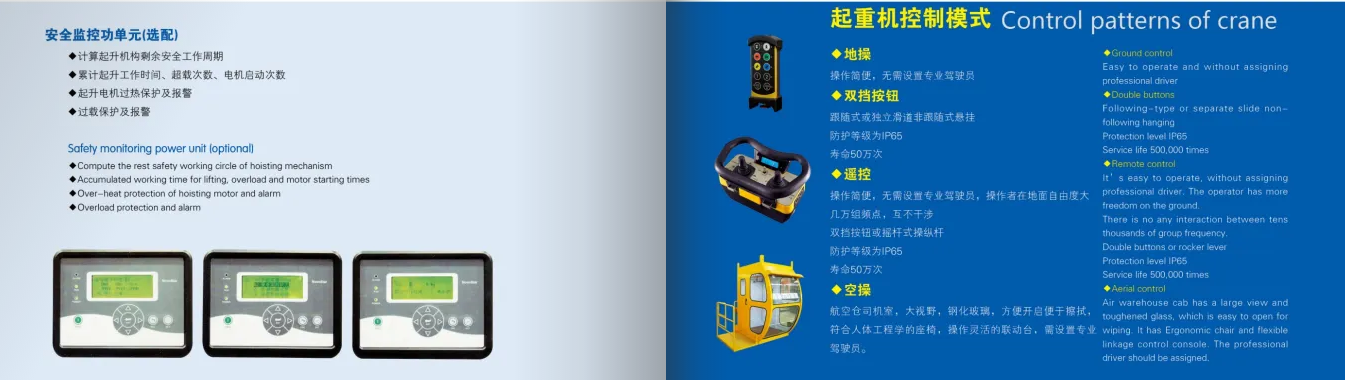

11.Steuermodus

1) Manueller Steuermodus: Beschreibung: Im manuellen Steuermodus wird der Kran vom Kranführer mithilfe physischer Bedienelemente wie Joysticks, Druckknöpfe oder Schalter bedient. Dieser Modus ermöglicht eine direkte, praktische Steuerung der Kranbewegungen. Steuerkomponenten: Joystick/Steuerhebel: Dienen zur Steuerung der Bewegung des Hebezeugs (oben/unten), der Laufkatze (links/rechts) und des Krans (Längsbewegung). Druckknöpfe/Schalter: Zum Ein-/Ausschalten des Krans, zum Aktivieren bestimmter Funktionen oder zum Steuern von Geschwindigkeit und Richtung. Anhängersteuerung: Eine Fernbedienungseinheit, die es dem Bediener ermöglicht, den Kran aus der Ferne zu steuern, normalerweise für die präzise Handhabung von Lasten oder bei Bedarf Betrieb in engen oder gefährliche Räume.

2) Funkfernsteuerungsmodus: Beschreibung: Der Funkfernsteuerungsmodus ermöglicht es dem Kranführer, den Kran mithilfe eines drahtlosen Steuerungssystems fernzusteuern. Dieser Modus wird typischerweise in Situationen verwendet, in denen der Bediener den Kran aus sicherer Entfernung steuern muss.

3) Kabinensteuerungsmodus: Beschreibung: In diesem Modus steuert der Bediener den Kran von einer Kabine aus, die sich auf der Brücke oder Laufkatze des Krans befindet. Die Kabine ist mit einer Reihe von Bedienelementen ausgestattet und der Bediener kann die Last und die Umgebung direkt überwachen, während er den Kran bedient.

12.Skizze

Haupttechnisch

Deckenmontierte Portalkrane sind eine äußerst vielseitige und effiziente Hebelösung, die branchenübergreifend eingesetzt wird. Ihr Design, das bodenmontierte Stützen überflüssig macht, bietet einzigartige Vorteile, die den Arbeitsablauf, die Sicherheit und die Betriebseffizienz verbessern. Hier sind die entscheidenden Vorteile von Deckenportalkranen:

1). Raumoptimierung

Keine Bodenbehinderung: Der Kran hängt an der Decke, so dass der Boden völlig frei für andere Arbeiten, Lagerung oder Bewegung bleibt.

Maximierter Arbeitsbereich: Ideal für Einrichtungen mit begrenztem Platzangebot oder dort, wo bodenmontierte Systeme unpraktisch sind. Flexible Layouts: Das System kann in bestehende Strukturen installiert werden, ohne die Gestaltung des Arbeitsbereichs zu ändern.

2). Maßgeschneidertes Design, anpassbare Konfigurationen: Entwickelt für die Anpassung an verschiedene Anlagengrößen, -formen und -anforderungen, sodass sie für einzigartige Betriebsanforderungen geeignet sind. Maßgeschneiderte Kapazität: Kann je nach Spezifikation leichte bis schwere Hebeaufgaben bewältigen.

Integration in bestehende Strukturen: Funktioniert nahtlos mit bestehenden Decken- oder Dachstrukturen und minimiert so den zusätzlichen Infrastrukturbedarf.

3). Verbesserte Effizienz

Erhöhte Arbeitsgeschwindigkeit: Ermöglicht eine schnellere und reibungslosere Materialhandhabung, reduziert Ausfallzeiten und verbessert die Produktivität. Minimale Unterbrechung: Betrieb über dem Boden, wodurch ein kontinuierlicher Arbeitsablauf ohne Beeinträchtigung bodennaher Aufgaben gewährleistet wird. Präzise Bewegungen: Gewährleistet eine genaue Positionierung und Handhabung von Lasten.

4). Kostengünstige Lösung

Niedrigere Installationskosten: Aufgrund der Verwendung vorhandener struktureller Stützen ist die Installation häufig kostengünstiger als bei Bodenkränen.

Reduzierte Bodenwartung: Ohne Bodenschienen oder -schienen kommt es zu weniger Abnutzung der Böden und geringeren Wartungskosten. Langlebigkeit: Hochwertige deckenmontierte Systeme sind langlebig und reduzieren die Häufigkeit und Kosten des Austauschs.

Deckenmontierte Portalkrane sind äußerst vielseitig und können in verschiedenen Branchen zum Heben und Transportieren von Materialien, Produkten oder schwerem Gerät eingesetzt werden. Ihre Fähigkeit, an der Decke aufzuhängen und in engen oder begrenzten Räumen zu arbeiten, macht sie ideal für Umgebungen, in denen bodennahe Kräne ineffizient oder unpraktisch wären. Hier sind einige wichtige Anwendungen:

1) Herstellung und Produktion

Materialhandhabung: Bewegt schwere Teile oder Materialien effizient entlang der Produktionslinie.Montage und Demontage: Erleichtert die Montage oder Demontage großer Komponenten, insbesondere in der Automobil- oder Elektronikfertigung.Maschineninstallation und -wartung: Ideal zum Heben und Positionieren großer Maschinen oder Geräte während der Einrichtung oder Wartungsarbeiten.

2) Lagerung und Vertrieb

Lageroptimierung: Hilft bei der Organisation und Entnahme von Artikeln aus hohen Regalen oder Regalen und optimiert den vertikalen Raum in Lagerhäusern.

Auftragserfüllung: Beschleunigt den Kommissionier- und Sortierprozess in Vertriebszentren durch die schnelle und effiziente Handhabung von Massengütern.

Bestandsverwaltung: Hilft beim Transport schwerer Paletten oder großer Pakete in und aus Lagerbereichen.

3) Luft- und Raumfahrt sowie Flugzeugwartung

Flugzeughandhabung: Wird in Hangars zum Heben und Bewegen von Teilen oder zur Durchführung von Wartungsarbeiten an Flugzeugen wie Triebwerken oder Rumpfkomponenten verwendet. Montagelinien: Hilft bei der Montage komplexer Teile wie Flügel oder Rumpf in Produktionsanlagen für die Luft- und Raumfahrt.

Heben schwerer Geräte: Sichere Handhabung schwerer und empfindlicher Komponenten bei der Herstellung und Reparatur in der Luft- und Raumfahrt.

4) Bau- und Schwerindustrie

Baustellen: Bietet eine Hochleistungslösung zum Heben und Positionieren von Baumaterialien wie Stahlträgern, Betonplatten oder vorgefertigten Strukturen. Handhabung schwerer Geräte: Bewegt große oder schwere Maschinenkomponenten für die Installation oder den Umzug.

Brücken- oder Tunnelbau: Ideal zum Heben und Platzieren großer Teile der Infrastruktur, wie z. B. Träger, Stützen oder Tunnelsegmente.

5. Automobilindustrie

Montagelinienunterstützung: Erleichtert die Montage von Fahrzeugen durch Bewegen großer Teile wie Motoren, Fahrgestelle und Karosseriekomponenten. Teilehandhabung: Effizienter Transport schwerer Automobilteile und Unterbaugruppen zu verschiedenen Phasen der Produktionslinie. Wartung und Reparatur: Wird in Tankstellen verwendet oder Werkstätten zum Heben von Autoteilen, Motoren oder Maschinen bei Reparaturarbeiten.

1. Entwurfsphase: Verstehen Sie die spezifischen Bedürfnisse der Kunden, einschließlich Tragfähigkeit, Spannweite, Höhe und Nutzungsumgebung. Führen Sie einen vorläufigen Entwurf gemäß den Anforderungen durch und erstellen Sie Schemazeichnungen, einschließlich Strukturentwurf, Stromversorgungssystem und Steuerungssystementwurf. Führen Sie strukturelle Festigkeits-, Stabilitäts- und Dynamikanalysen durch, um sicherzustellen, dass das Design den relevanten Standards und Spezifikationen entspricht.

2. Materialvorbereitung: Wählen Sie geeignete Materialien gemäß den Designanforderungen aus, z. B. hochfester Stahl, Aluminiumlegierung usw., um gute mechanische Eigenschaften und Haltbarkeit zu gewährleisten. Kaufen Sie die erforderlichen Rohstoffe und Komponenten gemäß den Konstruktionszeichnungen, einschließlich Motoren, Untersetzungsgetriebe, Haken, Steuerungssysteme usw.

3. Verarbeitung und Fertigung: Schneiden Sie den Stahl zu und bearbeiten Sie den Hauptträger, den Endträger und andere Strukturteile entsprechend den Konstruktionsmaßen. Verbinden Sie die geschnittenen Teile durch Schweißen, um den Hauptstrukturrahmen des Krans zu bilden. Fertigen Sie die geschweißten Komponenten fertig, einschließlich Bohren, Drehen und Fräsen, um die Passgenauigkeit jeder Komponente sicherzustellen.

4. Montage: Vormontage der bearbeiteten Bauteile zur Überprüfung der Stabilität und Passung der Struktur. Installieren Sie den Hebemechanismus, den Katzlaufmechanismus und den Katzlaufmechanismus, um sicherzustellen, dass alle beweglichen Teile reibungslos laufen können.

5. Installation des elektrischen Systems: Installieren Sie Motoren, Wechselrichter, Bedienfelder und andere elektrische Komponenten, um sicherzustellen, dass das elektrische System korrekt angeschlossen ist. Ordnen Sie die Kabelleitungen sinnvoll an, um Sicherheit und Schönheit zu gewährleisten und Störungen und Verschleiß zu reduzieren.

6. Inbetriebnahme und Tests: Testen Sie die verschiedenen Funktionen des Krans, einschließlich Hebe-, Bewegungs-, Brems- und Alarmsysteme, um sicherzustellen, dass alle Funktionen normal sind. Führen Sie sichere Belastungstests durch, um sicherzustellen, dass der Kran unter maximaler Belastung stabil arbeitet und die Sicherheitsstandards erfüllt.

7. Inspektion und Qualitätskontrolle: Führen Sie Qualitätsinspektionen an jedem Produktionsglied durch, um sicherzustellen, dass alle Komponenten den Design- und Standardanforderungen entsprechen. Führen Sie eine Qualifizierungszertifizierung gemäß den einschlägigen Vorschriften durch, um sicherzustellen, dass die Ausrüstung den nationalen und Industriestandards entspricht.

8. Lieferung und Montage: Transport des gefertigten Krans zum Kundenstandort. Installieren Sie es beim Kunden vor Ort, einschließlich der Befestigung des Fundaments, der Inbetriebnahme und dem Anschluss der Stromversorgung. Bieten Sie Ihren Kunden Betriebsschulungen an, um sicherzustellen, dass sie die Geräte sicher und effektiv verwenden können, und übergeben Sie sie offiziell zur Verwendung.

Workshop-Ansicht:

Das Unternehmen hat eine intelligente Geräteverwaltungsplattform installiert und 310 Sätze (Sets) von Handhabungs- und Schweißrobotern installiert. Nach Abschluss des Plans wird es mehr als 500 Sets (Sets) geben und die Vernetzungsrate der Geräte wird 95 % erreichen. 32 Schweißlinien wurden in Betrieb genommen, 50 sollen installiert werden und der Automatisierungsgrad der gesamten Produktlinie hat 85 % erreicht.
