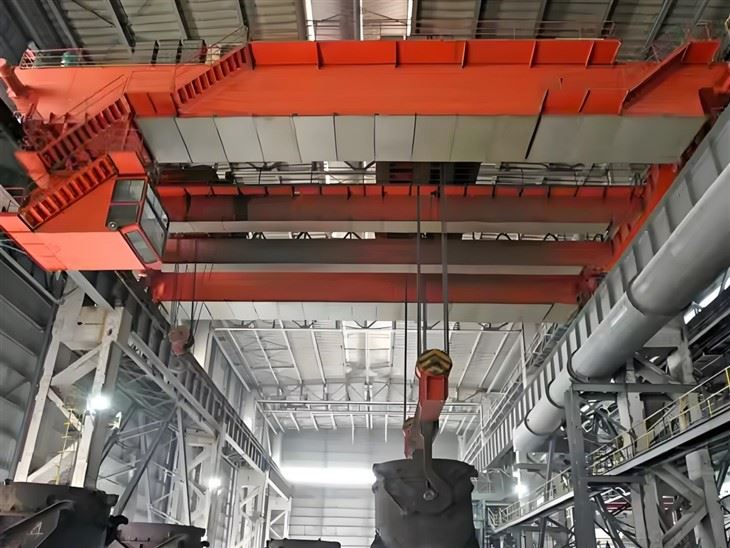

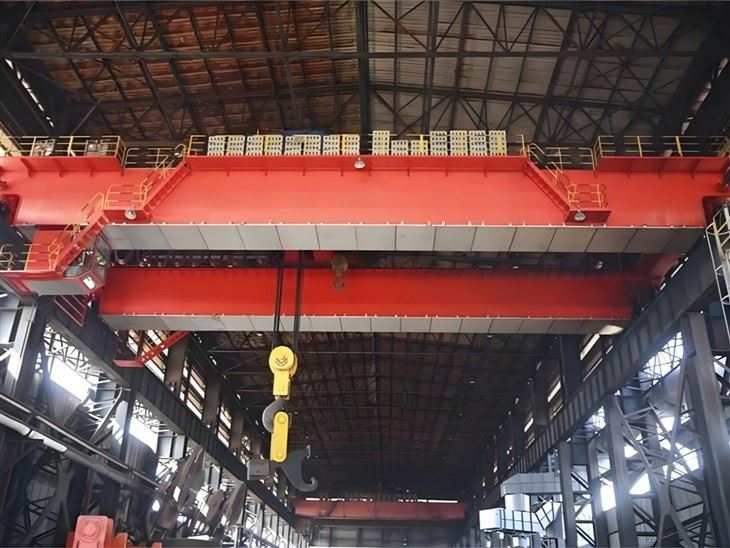

Metallurgischer Gusskran



Metallurgische Guss -Overhead -Krane sind speziell für geschmolzenes Metall, schwere Guss und andere Materialien entwickelt, die in metallurgischen Prozessen verwendet werden und die zuverlässige und sichere Hebelösungen unter extremen Bedingungen bieten.

Schlüsselmerkmale:
Hohe Belastungskapazität: Ausgelegt, um schwere Lasten zu heben und zu transportieren, einschließlich geschmolzener Metallköpfe, Stahlknüppel und großen Gussformen.
Wärmefestigkeit: Die Krankomponenten wie Haken, Seile und Hebemechanismen sind so gebaut, dass hohe Temperaturen in Gießereien und Stahlpflanzen auftreten.
Haltbarkeit und Stärke: Konstruiert mit hochfesten Materialien, um die anspruchsvolle Umgebung der Metallbearbeitungsindustrie zu bewältigen, um eine langfristige Leistung zu gewährleisten.
Präzisionskontrolle: Ausgestattet mit fortschrittlichen Steuerungssystemen für reibungslose und präzise Hebe- und Absenkung von Vorgängen, die für die Sicherheit in Umgebungen mit geschmolzenem Metall von wesentlicher Bedeutung sind.
Sicherheitsmerkmale: Beinhaltet redundante Sicherheitsmechanismen wie Überlastschutz, Notfall-Stop-Systeme und fehlgesichertes Bremsen, um sowohl Betreiber als auch Materialien zu schützen.
Anpassungsoptionen: Kräne können an die spezifischen Anforderungen des metallurgischen Prozesses angepasst werden, wobei unterschiedliche Konfigurationen zum Heben von geschmolzenem Metall, Stahlprodukten oder schweren Gussteilen angepasst werden können.



Max. Hebehöhe: 25 m, 15 m, 20 m

Garantie für Kernkomponenten: 1 Jahr

Garantie: 1 Jahr

Gewicht (kg): 45000 kg

Bewertungsmoment: 3200kn

Max. Hublast: 320ton

Span: 22m -31. 5 m

Pflicht: a7 ~ a8

Schutzklasse: IP55

SPS: Unterstützung

Stromquelle: 380 ~ 480 V 50 Hz

1. Mainstrahl

Der Hauptstrahl eines metallurgischen Guss -Overhead -Kranes ist eine der entscheidenden strukturellen Komponenten, die das Gewicht des Krans und die zugehobene Last unterstützen. Es ist so konzipiert, dass es schwere und oft geschmolzene Metall oder andere heiße Materialien in einer metallurgischen Umgebung tragen kann. Hier finden Sie die wichtigsten Funktionen und Funktionen des Hauptstrahls in dieser Art von Kran:

• Materialfestigkeit: Der Hauptstrahl besteht typischerweise aus hochfestem Stahl oder anderen haltbaren Materialien, um der schweren Belastung und hohen Temperaturen in metallurgischen Anwendungen zu standhalten.
• Design: Der Strahl hat normalerweise ein I-Beam- oder Box-Trägerdesign für optimale Festigkeit und Starrheit. Seine Form ermöglicht es ihm, die Lasten zu tragen und gleichzeitig das Gewicht zu minimieren.
• Größe und Belastungskapazität: Metallurgische Krane werden für schwere Lasten gebaut, die manchmal Hunderte von Tonnen überschreiten. Der Hauptstrahl ist so ausgelegt, dass diese extremen Gewichte tragen und gleichzeitig Stabilität und Sicherheit aufrechterhalten.
• Wärmefestigkeit: In Anbetracht der heißen Arbeitsumgebung wird der Hauptstrahl häufig mit hitzebeständigen Beschichtungen oder Materialien ausgelegt, um Verzerrungen oder Beschädigungen aufgrund von geschmolzenem Metall oder hohen Temperaturen zu verhindern.
• Ermüdungsbeständigkeit: Der Kran muss über lange Zeiträume langlebig sein. Der Hauptstrahl ist so konstruiert, dass er der Ermüdung aufgrund konstanter Belastung, Entladen und möglichen Stoßlasten in einer Herstellung oder Schmelzumgebung widersteht.
• Sicherheitsüberlegungen: Zusätzlich zur strukturellen Integrität umfasst der Hauptstrahl Funktionen wie Limitschalter, Überlastsensoren und Sicherheitsbremsen, um sicherzustellen, dass der Kran sicher unter schweren Lasten arbeitet.
• Wartung und Inspektion: Der Hauptstrahl erfordert regelmäßige Wartung und Inspektion, insbesondere in harten Umgebungen wie metallurgischen Pflanzen, in denen hohe Temperaturen und Schleifmaterialien Verschleiß verursachen können.



2. LIFTING -SYSTEM

Das Hubsystem eines metallurgischen Guss -Overhead -Kranes ist so ausgelegt, dass schwere Belastungen, häufig geschmolzene Metall, Formen und andere Materialien mit Gussprozessen in einer metallurgischen Anlage verbunden sind. Es enthält mehrere Schlüsselkomponenten:
1. Hufmechanismus:
Der Hebezeugmechanismus ist der Kern des Hebensystems. Es umfasst den Hebezeuger, die Zahnräder und Trommel oder Trolley, die das Heben und Absenken von Lasten steuern.
In metallurgischen Anwendungen sind die Hebezeuge in der Regel hochkünstlich und für extrem hohe Belastungen mit Präzision ausgelegt.
2. Haken oder Greifer anheben:
Die Hubhaken oder -Abgleisen sind speziell für die Art des angehobenen Materials ausgelegt, sei es geschmolzenes Metall, Schöpfer oder Barren.
Für geschmolzene Metallhandhabungen werden häufig spezielle Designs wie Kögelhaken oder elektromagnetische Grabungen für Sicherheit und Effizienz verwendet.
3. Overhead Crane -Struktur:
Die Kranstruktur selbst besteht aus Schienen, Trägern und Strahlen, die es dem Hebezeugenmechanismus entlang der Länge des Kranes ermöglichen. Diese Strukturen werden normalerweise verstärkt, um die extremen Gewichte der aufgehobenen Materialien zu bewältigen.
4. Steuersystem:
Das Steuerungssystem des Kranes umfasst typischerweise ein Anhängersteuerung, ein funkvermögen oder ein automatisiertes System, mit dem die Bediener das Heben, Absenken und seitliche Bewegung mit Präzision steuern können.
Sicherheitsmerkmale wie Lastbegrenzer, Übergeschwindigkeitsschutz und Anti-Sway-Systeme sind ein wesentlicher Bestandteil der Sicherheit während des Betriebs.
5. Antriebsmechanismus:
Der Antriebsmechanismus besteht aus Motoren, Getriebe und Antriebe, die den Wagen und die Brückenbewegungen des Krans mit Strom versorgen. Diese Motoren sind speziell für schwere Lasten und extreme Temperaturen in der metallurgischen Umgebung ausgelegt.
6. Sicherheitsmerkmale:
Angesichts der gefährlichen Natur von Metallurgie und Casting umfassen diese Krane robuste Sicherheitssysteme. Dies können Lastsensoren, Notbremsen, Überlastschutz und Systeme umfassen, die verhindern, dass der Kran arbeitet, wenn er die festgelegten Parameter überschreitet.
7. Hochtemperaturtoleranz:
In einer metallurgischen Pflanze muss das Kran- und Hebesystem hohe Temperaturen vertragen, insbesondere beim Umgang mit geschmolzenem Metall. Materialien, die bei der Konstruktion des Krans verwendet werden, wie z. B. hochtemperaturbeständige Stähle, werden für ihre Haltbarkeit und Festigkeit bei erhöhten Temperaturen ausgewählt.
8. Elektromagnetisches Heben (für geschmolzenes Metall):
In Fällen, in denen geschmolzenes Metall gehandhabt wird, können elektromagnetische Hebssysteme anstelle herkömmlicher Haken oder Grabungen verwendet werden. Das elektromagnetische Anheben kann das geschmolzene Metall in Schatten sicher verarbeiten, da es direkten Kontakt mit dem Metall vermeidet und das Risiko von Verschüttungen verringert.

















3.endWagen

Der Endwagen eines metallurgischen Casting Overhead Crane bezieht sich auf den Teil des Kranes, der die gesamte Kranstruktur unterstützt und seine Bewegung entlang der Spuren erleichtert. In diesem Zusammenhang spielt der Endwagen eine entscheidende Rolle beim Heben und Umgang mit geschmolzenen Metall- und schweren Gusslasten, die hochfeste Materialien und präzise Engineering erfordern.

Die wichtigsten Merkmale des Endwagens für metallurgische Guss -Overhead -Krane umfassen normalerweise:
Hochleistungsdesign: Endgutten müssen gebaut werden, um hohen Lasten und harten Arbeitsbedingungen wie extremen Temperaturen und schweren Vibrationen standzuhalten.
Materialauswahl: Häufig werden hochfeste Stahl oder andere haltbare Materialien verwendet, um sicherzustellen, dass der Endwagen die Spannungen durch Heben von geschmolzenem Metall oder großen Gussteilen ertragen kann.
Motor- und Antriebssystem: Der Endwagen beherbergt die Motoren, Räder und Antriebssysteme, die erforderlich sind, um den Kran entlang seiner Strecke zu bewegen. Dies beinhaltet präzise Ausrüstungs- und Bremssysteme.
Ausrichtung und Stabilität: Die ordnungsgemäße Ausrichtung ist entscheidend, um eine reibungslose Bewegung des Kranes zu gewährleisten und Verschleiß oder Schäden an den Spuren und anderen Krankomponenten zu verhindern.
Sicherheitsmerkmale: Aufgrund der schweren Belastungen und der gefährlichen Umgebung in metallurgischen Einrichtungen werden Sicherheitssysteme wie Überlastschutz, Limitschalter und Notbremsen einbezogen.



4. Crane -Reisemechanismus

Der Kranreisenmechanismus in einem metallurgischen Guss -Overhead -Kran ist eine kritische Komponente, mit der sich der Kran horizontal über den Workshop oder die Fabrikboden bewegen kann. Dieses System stellt sicher, dass die Last effizient und genau transportiert wird.
1. Wandermotor
Der Motor bietet die erforderliche Leistung, um den Kran entlang der Landebahn zu fahren. Diese Motoren sind in der Regel Hochleistungs-Hochleistungstypen, die für den Gewicht und die betrieblichen Anforderungen von industriellen Umgebungen ausgelegt sind.
Die Geschwindigkeit des Motors kann variabel sein, um eine präzise Kontrolle über die Bewegung des Kranes zu bieten.
2. Reduktionsausrüstung
Der Motor ist an ein Reduktionsrad angeschlossen, wodurch die hohe Geschwindigkeit des Motors auf eine überschaubare Geschwindigkeit für das Reisen des Kranes reduziert wird. Es erhöht auch das Drehmoment und ermöglicht den Kran, schwerere Lasten zu tragen.
3. Antriebräder
Die Antriebsräder sind auf dem Reisemechanismus des Krans montiert und sind dafür verantwortlich, Kontakt mit den Landebahnschienen aufzunehmen, sodass der Kran über seinen Weg gehen kann.
Diese Räder sind normalerweise mit hohen Lagern ausgestattet, um eine glatte Bewegung zu gewährleisten und den Verschleiß im Laufe der Zeit zu verringern.
4. Trolley Girder und Schienensystem
Der Overhead -Kran fährt typischerweise entlang einer Reihe von Schienen, die auf dem Gebäudestruktur oder dem Rahmen des Gelenks montiert sind.
Der Träger, der den horizontalen Hauptteil des Kranes bildet, wird von Trolley -Rädern unterstützt, die entlang dieser Schienen laufen.
5. Bremsmechanismus
Overhead-Krane, insbesondere in schweren Anwendungen wie Metallurgie und Guss, benötigen zuverlässige Bremsen, um den Kran bei Bedarf sicher anzuhalten oder zu halten. In der Regel werden zu diesem Zweck elektromagnetische Bremsen oder Trommelbremsen verwendet.
Diese Bremsen sind für die hohen Lasten und das Potenzial für plötzliche Stopps im Betrieb ausgelegt.
6. Steuerungssystem
Der Kranreisenmechanismus ist häufig mit einem Steuerungssystem ausgestattet, das einen Anhänger, eine Funkregelung oder sogar automatisierte Steuerungssysteme für einen präzisen Betrieb umfasst.
Bei Hochleistungskranen, die im metallurgischen Gießen verwendet werden, muss das Kontrollsystem stark reaktionsschnell sein und häufig in Lastzellen und Sicherheitsmechanismen integriert, um Überladungen zu vermeiden.
7. Sicherheitsmerkmale
Limitschalte: Verhindern Sie, dass der Kran über bestimmte Punkte hinausgeht und die Struktur und Last schützt.
Antikollisionssysteme: Diese sind besonders wichtig in Umgebungen wie Casting-Shops, in denen möglicherweise gleichzeitig mehrere Kräne funktionieren.
Lastschwankungsdämpfung: Da Overhead -Krane häufig mit großem, schwerem geschmolzenem Metall oder Rohmaterial umgehen, werden Sway -Dämpfungssysteme verwendet, um die Oszillation der Last während der Bewegung zu verringern.
8. Strukturdesign
Der Rahmen, der den Reisemechanismus unterstützt, muss robust sein, um den extremen Umweltbedingungen in metallurgischen Pflanzen, einschließlich hoher Temperaturen, ätzender Elemente und schwerer Schockbelastung, standzuhalten.

5.Trolley -Reisemechanismus

Der Trolley -Reisemechanismus eines metallurgischen Guss -Overhead -Kranes ist eine wesentliche Komponente, die sicherstellt, dass sich der Kran entlang seiner Spur bewegt und das Hebezeug zum Anheben oder Platzieren von Materialien wie geschmolzenem Metall, Formen oder Stahlprodukten in einem Gussprozess ordnungsgemäß positioniert.
1. Trolley -Struktur:
Der Wagen ist eine Räderstruktur, die auf einem Schiene oder einem Strahlsystem verläuft, das Teil des Overhead -Kranes ist. Es trägt den Hebezeug und ist auf der Kranbrücke montiert, wodurch sich typischerweise senkrecht zum Hauptträger des Kranes bewegt.
Der Trolley beherbergt den Hebezeuge oder den Hebemechanismus und den Motor, der sie antreibt.
2. Antriebsmechanismus:
Der Wagen wird normalerweise von einem Elektromotor angetrieben, der durch ein Reduktionsgetriebe und einen Satz Antriebsräder arbeitet. Die Räder werden in der Regel von einem Gleichstrom (DC) oder einem Wechselstrom (AC) -Motor angetrieben, abhängig vom Design des Kranes und der spezifischen Anwendung.
Das Antriebssystem ist mit den Trolley -Rädern verbunden, die entlang der Kranschienen laufen. Der Trolley -Motor arbeitet typischerweise über einen Frequenzwechselrichter, der die Geschwindigkeit und Richtung des Wagens steuert.
3. Trolley Rails und Lager:
Der Wagen reist entlang der Schienen, die auf der Kranbrücke montiert sind. Diese Schienen sind so konzipiert, dass sie eine reibungslose und effiziente Bewegung gewährleisten, und häufig Schienenlager oder Rollen werden verwendet, um die Reibung und den Verschleiß zu reduzieren.
Um Hochgeschwindigkeits- oder Hochleistungsoperationen in metallurgischen Umgebungen zu bewältigen, sind diese Schienen und Lager in der Regel hochfeste, hitzebeständige Materialien, um den rauen Betriebsbedingungen standzuhalten, wie z. B. hohe Temperaturen aus geschmolzenem Metallhandling.
4. Steuersystem:
Die Bewegung des Wagens wird vom Bediener über ein Bedienfeld oder eine Fernbedienung gesteuert. Der Bediener kann die Geschwindigkeit und Richtung des Wagens abhängig von den Positionierungsanforderungen der Last einstellen.
Einige Overhead -Krane verfügen außerdem über programmierbare Logik -Controller (SPS), mit denen die Trolley -Reise basierend auf bestimmten Parametern (wie Position oder Geschwindigkeit) automatisieren und genaue und wiederholbare Bewegungen sicherstellen kann.
5. Sicherheitsmechanismen:
Angesichts der schweren Belastungen und gefährlichen Materialien (wie geschmolzenes Metall) im metallurgischen Guss ist der Trolley häufig mit Sicherheitsmerkmalen ausgestattet, wie z. B.:
Limitschalte, um Überfahrten an beiden Enden der Strecke zu verhindern.
Überlastungssensoren zum Schutz des Wagens und zum Heben vor übermäßigem Gewicht.
Notstopptasten zum Stillstand der Bewegung bei Fehlfunktionen.

6. Crane Wheel

Das Kranrad eines metallurgischen Casting Overhead Crane spielt eine wichtige Rolle bei der Unterstützung der Bewegung des Kranes entlang der Schienenstrecke. Diese Räder sind speziell so konzipiert, dass sie den hohen Spannungen, schweren Lasten und erhöhten Temperaturen standhalten, die typischerweise in Stahlmühlen, Gießereien oder einer anderen industriellen Umgebung auftreten, in der geschmolzenes Metall behandelt wird.

Einige wichtige Überlegungen für Kranräder in dieser Einstellung sind:

• Materialauswahl: Hochwertige, geschmiedete Stahl oder andere langlebige Legierungen werden verwendet, um den hohen Temperatur- und schweren Belastungsbedingungen standzuhalten.
• Wärmefestigkeit: Metallurgische Guss-Overhead-Krane sind extremen Temperaturen ausgesetzt, sodass die Kranräder hitzebeständig sein müssen und häufig aus Materialien mit hoher thermischer Stabilität hergestellt werden.
• Ladungskapazität: Diese Räder müssen das Gewicht sowohl des Kranes selbst als auch der Lasten, die sie tragen, unterstützen, was in einer metallurgischen Anlage erheblich sein kann.
• Haltbarkeit: Das harte Arbeitsumfeld bedeutet, dass die Kranräder extrem langlebig und abgenutzt sein müssen, um die Wartungskosten und Ausfallzeiten zu senken.
• Präzision: Die genaue Ausrichtung der Räder ist für den reibungslosen Betrieb von entscheidender Bedeutung und um Probleme wie Verschleiß oder Fehlausrichtung zu verhindern, die die Leistung des Kranes beeinflussen könnten.





7. Crane Haken

Ein Kranhaken in einem metallurgischen Guss -Overhead -Kran ist eine kritische Komponente, die zum Heben und Bewegen schwerer Lasten verwendet wird, typischerweise in Umgebungen wie Stahlmühlen oder Gießereien, in denen geschmolzenes Metall behandelt wird. Hier ist eine detailliertere Aufschlüsselung dessen, was diese Komponente beinhaltet:

1. Design & Material
Material: Kranhaken in metallurgischen Kränen bestehen typischerweise aus hochfesten Stahllegierungen, häufig mit hitzebeständigen und peastresistenten Eigenschaften. Dies stellt sicher, dass sie mit den hohen Temperaturen und schweren Lasten in der Metallurgie umgehen können.
Form: Die Haken werden normalerweise mit einer gekrümmten Form ausgelegt, um Lasten sicher zu sichern und zu verhindern, dass sie abrutschen. Einige Haken sind für zusätzliche Sicherheit mit einem zusätzlichen Verriegelungsmechanismus ausgelegt.
2. Merkmale
Wärmefestigkeit: Metallurgische Guss-Overhead-Krane arbeiten häufig in Hochtemperaturumgebungen, sodass die Kranhaken so ausgelegt sind, dass sie thermischen Spannungen widerstehen. Dies kann die Verwendung von Spezialbeschichtungen oder hitzebehandelten Stahl beinhalten.
Belastungskapazität: Diese Haken sind je nach Kapazität des Kranes für extrem schwere Lasten von mehreren Tonnen bis mehr erstellt. Die Belastungskapazität variiert häufig je nach Konstruktion des Hakens und des Hubmechanismus des Kranes.
Verschleißfestigkeit: Da der Haken mit abrasiven Materialien interagieren kann, einschließlich geschmolzener Metall, Schlacke und anderer schwerer Materialien, ist Verschleißfestigkeit ein wichtiges Merkmal. Einige Haken haben zusätzliche Schichten aus gehärtetem Stahl oder Beschichtungen für eine längere Lebensdauer.
3. Sicherheitsmerkmale
Anti-Rutsch: Viele Kranhaken sind Sicherheitsmerkmale wie Anti-Schlupf-Beschichtungen oder Geräte ausgestattet, um sicherzustellen, dass die Last während des Transports sicher bleibt.
Lastbegrenzer: In einigen Fällen können Hooks mit ladungslimitierenden Geräten ausgestattet sein, um zu verhindern, dass Lasten angehoben werden, die die Nennkapazität des Hooks überschreiten.
4. Wartung und Inspektion
Regelmäßige Inspektionen und Wartung sind für metallurgische Kranhaken aufgrund der harten Arbeitsbedingungen von wesentlicher Bedeutung. Dies beinhaltet die Überprüfung nach Anzeichen von Verschleiß, Verformung oder Rissen, die zu einem Versagen führen könnten.
Die Schmierung der beweglichen Teile und die korrekte Funktionsweise der Sicherheitsmerkmale wie Verriegelungsmechanismen sind entscheidend.



Motor

Ein Motor für einen metallurgischen Guss-Overhead-Kran ist eine entscheidende Komponente, die für die Fahrt des Kranhebens, Reisens und Hebezeugungsfunktionen in hochkarätigen industriellen Umgebungen wie Stahlmühlen oder Gießereien verantwortlich ist. Diese Krane sind so konzipiert, dass sie extrem schwere Lasten bewältigen und in Hochtemperaturumgebungen arbeiten. Daher werden die verwendeten Motoren für Robustheit und Zuverlässigkeit gebaut.
Hier sind einige wichtige Aspekte von Motoren für metallurgische Casting -Overhead -Krane:
Motorart:
Eichhörnchen -Käfig -Induktionsmotoren werden aufgrund ihrer Robustheit und Einfachheit üblicherweise verwendet.
Schlupfmotoren können für höhere Anforderungen an das Startdrehmoment verwendet werden.
VFD -Motoren (Variable Frequency Drive) bieten einstellbare Geschwindigkeitsregelung und Energieeffizienz.
Leistungsbewertung: Die Leistungsbewertung des Motors hängt vom Gewicht der aufgehobenen Last, der erforderlichen Geschwindigkeit und der Betriebsumgebung ab. Größere Krane benötigen möglicherweise Motoren mit Leistungsbewertungen von Zehn Kilowatt (KW) bis zu mehreren hundert kW.

Thermischer Schutz: Die Hochtemperaturumgebung, insbesondere in der Nähe von Metallgussvorgängen, erfordert, dass Motoren einen thermischen Schutz wie Temperatursensoren haben, um eine Überhitzung zu vermeiden.

Bremssysteme: Motoren in Overhead -Kranen sind häufig mit elektromagnetischen oder dynamischen Bremssystemen ausgestattet, um eine sichere und kontrollierte Belastung der Last zu gewährleisten.

Effizienz: Motoren mit höherer Energieeffizienz werden bevorzugt, da sie die Betriebskosten und die Umweltauswirkungen des Kranbetriebs senken.

Kühlung: Da der Motor häufig extremer Wärme ausgesetzt ist, können fortschrittliche Kühlmethoden (erzwungene Luft oder Flüssigkeitskühlung) integriert werden.



.

Schall- und Lichtalarmsystem und Limitschalter

Schall- und Lichtalarmsystem:
Dieses System ist in der Regel an Kranen installiert, um Betreiber und nahe gelegene Mitarbeiter von potenziellen Gefahren, Fehlfunktionen oder spezifischen Betriebsbedingungen aufmerksam zu machen. Es enthält:
Klangalarme: Dies sind hörbare Warnungen, die die Betreiber über Probleme wie Überlast, Sicherheitsprotokollverletzungen oder mechanische Probleme informieren.
Leichte Alarme: Diese visuellen Signale ergänzen Schallalarme und verwenden häufig Blinklichter (z. B. Rot, Gelb oder Grün), um Warnungen, Kranstatus oder Notfallbedingungen visuell zu kommunizieren.
Diese Systeme helfen, Unfälle zu verhindern, indem sie allen in der Nähe klare und unmittelbare Warnungen bereitstellen, insbesondere in lauten industriellen Umgebungen, in denen auditive Hinweise übersehen werden könnten.

Limitschalter:
Limit -Switches sind Sicherheitsvorrichtungen, die die Bewegung des Kranes stoppen sollen, wenn sie eine bestimmte voreingestellte Grenze überschreitet, wodurch die Schädigung des Kranes, der Last oder der umgebenden Infrastruktur verhindert wird. Sie können gewohnt werden:
Overtravel verhindern: Halten Sie die Bewegung des Krans automatisch an, wenn sie sich zu weit in eine Richtung bewegt, und stellen Sie sicher, dass der Kran nicht in andere Objekte trifft oder ein mechanisches Versagen verursacht.
Schützen von Geräten: Zum Beispiel können sie bei Gussvorgängen verhindern, dass der Kran die Größe oder die Gewichtsgrenzen überschreitet, was die Ausrüstung oder das zu behandelnde Material beschädigen könnte.
Diese Systeme sind in den für metallurgischen Pflanzen typischen gefährlichen Umgebungen besonders wichtig, in denen geschmolzene Metalle und schwere Geräte erhebliche Risiken verursachen.

10. Sicherheitsvorrichtungen

1. Überlastschutz
Zweck: verhindert, dass der Kran Lasten anhebt, die seine Nennkapazität überschreiten, was zu strukturellen Schäden oder Versagen führen kann.
Funktion: Ein Überlastungsbegrenzer oder Sensor überwacht die Last am Kran und löst einen Alarm oder eine automatische Abschaltung aus, wenn die Last die sicheren Grenzwerte überschreitet.
2. Limitschalter
Zweck: Stellen Sie sicher, dass der Kran nicht über seine ausgewiesene Reisegrenze hinausgeht, was den Kran beschädigen oder gefährliche Situationen verursachen könnte.
Funktion: Diese Schalter befinden sich am Ende der Reisewege des Krans (Hebezeug, Trolley und Brücke). Sie stoppen die Bewegung des Kranes, wenn er seine maximale Reiseposition erreicht.
3. Emergency Stop -Taste
Zweck: Bietet eine schnelle Möglichkeit, den Kran im Notfall zu stoppen.
Funktion: Eine große, leicht zugängliche Taste, mit der der Kran die Stromversorgung abschneiden kann und alle Bewegungen sofort anhalten kann.
4. Anti-Sway-System
Zweck: Reduziert das Schwingen der Last, insbesondere während der Bewegung, um Unfälle oder Schäden zu vermeiden.
Funktion: Dieses System passt die Bewegungen des Krans an, um das Schwingen beim Heben oder Bewegen von Lasten zu steuern und zu reduzieren.
5. Kranverriegelungsmechanismus
Zweck: Stellen Sie sicher, dass die Bewegungen des Krans bei Bedarf gestoppt werden, insbesondere bei Fehlfunktion oder zur Wartung.
Funktion: Der Kran kann mechanische Schlösser oder Bremsen aufweisen, die unbeabsichtigte Bewegungen in Leerlaufperioden oder im Falle eines Stromverlusts verhindern.
6. Warnlichter und hörbare Alarme
Zweck: Benachrichtigt die Betreiber und das nahe gelegene Personal mit potenziellen Gefahren.
Funktion: Blitzleuchten, Hörner oder Sirenen können vor Kranbewegungen, Lastheben oder einer Notsituation warnen.
7. Überhitzungsschutz
Zweck: Schützt die Motoren und elektrischen Komponenten des Kran vor Überhitzung.
Funktion: Temperatursensoren können die motorischen und elektrischen Systeme des Kran überwachen und eine Abschaltung oder Warnung auslösen, wenn die Temperaturen sichere Grenzwerte überschreiten.
8. Sicherheitshaken
Zweck: verhindert, dass sich die Last ungewollt vom Kran ablöst.
Funktion: Diese Haken sind mit Mechanismen wie Verriegelungen oder Sicherheitsstiften ausgelegt, die sicherstellen, dass die Last während des Anhebens und des beweglichen Betriebs sicher angeschlossen bleibt.

11.Control -Modus

1. Manueller Steuermodus:
Dies ist die grundlegendste Form der Kontrolle, bei der der Kranbetreiber ein Bedienfeld verwendet, um die Bewegungen des Kranes manuell zu bedienen, z. B. Hebezeuge, Trolleybewegung und Brückenbewegung.
In der Regel für kleinere Operationen oder bei präziserem Bereich verwendet, ist eine praktische Kontrolle erforderlich.
2. Halbautomatischer Kontrollmodus:
In diesem Modus werden einige Funktionen des Kranes wie Geschwindigkeitsregelung, Lastpositionierung oder Bewegungsmuster automatisiert, aber der Bediener hat immer noch die Kontrolle über bestimmte Aktionen.
Dies kann die Ermüdung des Bedieners verringern und die Sicherheit verbessern, indem einige der sich wiederholenden Aufgaben automatisiert werden.
3. Vollautomatischer Steuermodus:
Der Kran wird von einem programmierbaren Logik -Controller (PLC) oder anderen fortschrittlichen Automatisierungssystemen gesteuert.
Dieser Modus wird in modernen, hocheffizienten Anlagen verwendet und kann komplexe Aufgaben wie Beladung und Entladen geschmolzenes Metall oder Transportmaterialien mit minimalem menschlichen Eingreifen erledigen.
Integriert in der Regel Sensoren, Kameras und andere Technologien, um Sicherheit, Genauigkeit und Effizienz zu gewährleisten.
4. Wireless Steuermodus:
In einigen Fällen kann der Kran mit drahtlosen Steuerelementen remote kontrolliert werden, wodurch die Bediener mehr Flexibilität bei der Überwachung und Steuerung von Vorgängen aus der Ferne ermöglichen.
Dieser Kontrollmodus wird typischerweise in Bereichen mit hohem Risiko eingesetzt, z.
5. Programmierter Steuermodus (voreingestellter Programm):
Kräne mit programmierter Kontrolle können basierend auf voreingestellten Programmierungen wie bestimmten Pfaden oder Prozessen arbeiten.
Sobald der Kran für eine bestimmte Operation festgelegt ist (z. B. das Anheben eines bestimmten Lasttyps), kann er so programmiert werden, dass bestimmte Bewegungen befolgt werden, ohne dass eine Bedienungsintervention erforderlich ist.
6. Sicherheitskontrollmodus:
Angesichts der Art von metallurgischen Kranen, die mit heißen, schweren Materialien umgehen, gibt es in der Regel mehrere integrierte Sicherheitsmodi, um Betreiber wie Lastsensoren, Nothilfe und Überlastschutzsysteme zu schützen.
Automatische Systeme können Merkmale umfassen, die Bewegung verhindern, wenn der Kran eine Obstruktion erfasst oder bei den Betriebsbedingungen unsicher sind (z. B. über die Gewichtsgrenzen oder fehlfunktionierende Komponenten).



12.Skizze









• Verbesserte Effizienz: Reduziert die manuelle Arbeit und beschleunigt den Material zur Handhabung der Schwerindustrie.
• Sicherheit: Speziell ausgelegt, um gefährliche Materialien und Umgebungen sicher zu bewältigen, wobei die mit hohen Temperaturen und schweren Lasten verbundenen Risiken minimieren.
• Verbesserte Produktivität: Mit Hochgeschwindigkeitshebefähigkeiten und genauer Positionierung tragen diese Kräne dazu bei, den Betriebsdurchsatz zu erhöhen.





• Stahlmühlen: Transport von geschmolzenem Stahl, Knüppel und großen Formen.
• Gießereien: Bewegen von geschmolzenem Metall zwischen Öfen, Schöpflöschern und Gossenstationen.
• Gusspflanzen: Umgang mit schweren Gussteilen und Rohstoffen bei der Herstellung von Metallkomponenten.
• Schmiedens- und Wärmebehandlungsanlagen: Wird zum Anheben schwerer Komponenten während des Schmiedens, der Wärmebehandlung und anderer metallurgischer Prozesse verwendet.





Das Produktionsverfahren für einen metallurgischen Guss-Overhead-Kran umfasst mehrere wichtige Schritte, um sicherzustellen, dass der Kran robust, zuverlässig und in der Lage ist, Hochleistungslasten zu bewältigen, die für metallurgische Umgebungen typisch sind. Unten finden Sie einen allgemeinen Überblick über den Produktionsprozess:

1. Design und Engineering
Vorläufiger Design: Basierend auf den Spezifikationen des Kunden, einschließlich Belastungskapazität, Spannweite, Hubhöhe und anderen betrieblichen Anforderungen.
Detailliertes Engineering: Sobald das vorläufige Design zugelassen ist, erstellen die Ingenieure detaillierte Zeichnungen und Spezifikationen für alle Krankomponenten (z. B. Trolley, Hebezeuge, Hubmechanismus).
Last- und Stressanalyse: Die Kranstruktur wird auf Spannung und Lastverteilung analysiert, insbesondere unter Berücksichtigung der extremen Bedingungen in metallurgischen Umgebungen (hohe Temperaturen, schwere Lasten usw.).
2. Materialbeschaffung
Hochfestes Stahl: Für den Rahmen des Kranes wird typischerweise Komponenten wie Träger, Trolley und Hebezeuge hochfestes Stahl verwendet. Spezialstahl kann für Komponenten verwendet werden, die extremen Temperaturen ausgesetzt sind.
Spezialisierte Teile: Andere Teile wie Motoren, Räder, Kontrollsysteme und Hebemechanismen stammen von zuverlässigen Lieferanten.
3. Herstellung von Krankomponenten
Schweißen und Schneiden: Die Stahlteile für den Rahmen und andere Komponenten werden gemäß den Entwurfsspezifikationen geschnitten, geschweißt und zusammengestellt. Präzision ist entscheidend, um sicherzustellen, dass alle Komponenten korrekt ausgerichtet und zusammenpassen.
Bearbeitung: Komponenten wie Wellen, Zahnräder und Räder werden zu genauen Abmessungen bearbeitet.
Oberflächenbehandlung: Einige Komponenten können sich einer Oberflächenbehandlung wie Galvanisierung oder Malerei durchführen, um Korrosion, insbesondere in harten Umgebungen, zu verhindern.
4. Versammlung des Kranes
Hauptträgerbaugruppe: Zuerst werden die Hauptstrahlen oder Träger des Kranes zusammengesetzt. Dies sind die primären tragenden Elemente des Kranes.
Installation von Trolley und Hebezeug: Der Trolley- und Hebemechanismus wird am Hauptträger installiert. Diese Komponenten müssen genau ausgerichtet sein, um eine reibungslose Bewegung zu gewährleisten.
Installation von elektrischen und Steuerungssystemen: Elektrische Kabel- und Steuerplatten werden eingerichtet, einschließlich Sicherheitsfunktionen wie Überlastschutz, Limitschalter und variable Geschwindigkeitsantriebe.
Bewegungsprüfung: Der Kran wird auf eine reibungslose Bewegung des Wagens, des Hebezeugs und anderer Teile getestet, um sicherzustellen, dass sie unter normalen Betriebsbedingungen korrekt funktionieren.
5. Test und Inspektion
Lastprüfung: Der Kran wird Lasttests unterzogen, um zu überprüfen, ob die Nennhebekapazität verarbeitet wird. Dies kann das Anheben einer kontrollierten Last mehrmals beinhalten, um die ordnungsgemäße Funktion zu überprüfen.
Sicherheits- und Leistungsprüfungen: Detaillierte Inspektion der mechanischen und elektrischen Systeme des Kranes sowie Sicherheitsmerkmale, um die Einhaltung der relevanten Branchenstandards sicherzustellen.
Endinspektion: Eine gründliche endgültige Inspektion des Kranes, die sicherstellt, dass alle Teile korrekt installiert sind und wie erwartet funktioniert.
6. Malerei und Endversammlung
Korrosionsschutz: Nach dem Zusammenbau wird der Kran gereinigt und mit einer Schutzbeschichtung gemalt, um Rost und Verschleiß zu vermeiden, insbesondere für Krane, die in harten Umgebungen wie metallurgischen Pflanzen verwendet werden.
Final Assembly Checks: Alle verbleibenden kleinen Komponenten wie Hakenblöcke, Federungssysteme und Zubehör sind installiert.
7. Inbetriebnahme und Lieferung
Installation vor Ort: Sobald der Kran zum Standort transportiert wurde, wird er zusammengebaut und installiert. Dies kann die endgültige Verkabelung und das Systemeinbau beinhalten.
Betriebstraining: Die Betreiber sind darin geschult, wie man den Kran sicher und effizient benutzt.
Endgültige Akzeptanzprüfung: Der Kran wird an der Installationsstelle eine endgültige Testrunde unterzogen, um sicherzustellen, dass alles gemäß den Entwurfsspezifikationen funktioniert.
8. Wartung und Unterstützung
Wartungsplan: Es wird ein Wartungsplan bereitgestellt, und es wird eine routinemäßige Wartung empfohlen, um die Langlebigkeit und den weiteren sicheren Betrieb des Kranes zu gewährleisten.
Verfügbarkeit von Ersatzteilen: Der Hersteller stellt normalerweise sicher, dass Ersatzteile für zukünftige Reparaturen und Upgrades erhältlich sind.





Das Unternehmen hat eine intelligente Plattform für die Management von Geräten installiert und 310 Sets (Sets) für Handhabungs- und Schweißroboter installiert. Nach Abschluss des Plans wird es mehr als 500 Sätze (Sätze) geben, und die Networking -Rate der Geräte erreicht 95%. Es wurden 32 Schweißlinien eingesetzt, 50 sollen installiert werden, und die Automatisierungsrate der gesamten Produktlinie ist erreicht.

Beliebte label: Metallurgische Guss -Overhead -Kran, China Metallurgische Guss -Overhead -Kranhersteller, Lieferanten, Fabrik
