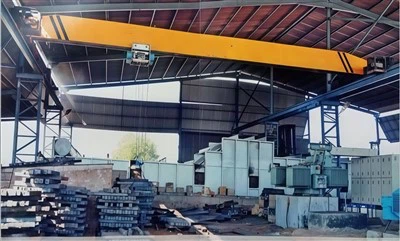

5 Tonnen einzelner Träger -Eot -Kran

5 Tonnen einzelner Träger -Eot -Kran

Produkteinführung

Ein 5 -Tonnen -Kran -Kran -EOT -Kran (Electric Overhead Travel) ist eine hocheffiziente Materialhandhabungslösung, mit der starke Lasten in einem definierten Bereich angehoben und transportiert werden konnten, typischerweise in industriellen Umgebungen wie Lagerhäusern, Herstellungsanlagen und Lagerhöfen. Dieser Kran verwendet einen Elektromotor, um den Hebemechanismus zu betreiben, und eignet sich ideal für mäßige Hebeaufgaben, die nicht die Kapazität größerer, komplexerer Systeme erfordern.

5 Tonnen Single-Girder-Eot-Kran wird bis zu 5 Tonnen Last aufgehoben.

5 Tonnen Single-Träger-Eot-Kran ist elektrischer Hebezeug: Ausgestattet mit einem Hochleistungs-elektrischen Hebezeug für reibungslose und zuverlässige Hebevorgänge. Es kann mehrere Hebegeschwindigkeiten aufweisen, um die Flexibilität für verschiedene Anwendungen zu gewährleisten.

5 Tonnen Single-Girder-Eot-Kran ist Kontrollsystem: Operiert über eine drahtlose Fernbedienung oder Kabinenkontrolle, bietet eine einfache Verwendung und Sicherheit für die Bediener. Sicherheitsmerkmale: Beinhaltet Überlastschutz, Begrenzung von Schalter und Notstillschaltflächen für verbesserte Sicherheit. Erhöhung der Sicherheitsdauer. Bedingungen.

Bilder und Komponenten

1. Mainstrahl

1) 5-Tonnen-Einzelträger-Eot-Kran: Hauptstrahl I-Strahl \/ Box-Träger: Der Hauptstrahl wird oft aus einem I-Beam- oder Box-Träger-Design hergestellt. Der I-Strahl ist aufgrund seiner Einfachheit und Festigkeit am häufigsten für einzelne Trägerkrane, während das Box-Träger-Design zusätzliche Festigkeit und Widerstand gegen Biegung unter schweren Lasten bieten kann.

Lastverteilung: Der Hauptstrahl ist so ausgelegt, dass das Gewicht der Last gleichmäßig über ihre Länge verteilt wird, wodurch die Belastung der einzelnen Abschnitte der Kranstruktur minimiert wird.

Ladungskapazität: Der Hauptstrahl eines einzelnen Trägerkrans von 5- Tonne ist speziell so konzipiert, dass sie bis zu 5 Tonnen Ladung sicher unterstützt, da sowohl die tote Last (Gewicht des Kranes selbst) als auch die Lastlast (die Ladung angehoben werden). Sicherheitsfaktor: Normalerweise kann ein Sicherheitsfaktor von 1,5 bis 2 angewendet werden. Es wird gelegentlich angewendet, um das Design zu gewährleisten, um die Bead zu gewährleisten.

Herstellungsprozess: Der Strahl wird typischerweise unter Verwendung von Schweiß-, Schneid- und Bearbeitungsprozessen hergestellt. Dies stellt sicher, dass es sowohl den vertikalen Belastungen (Hubkraft) als auch den horizontalen Kräften (z.

Hubsystem

1) 5 Tonnen Einzelträger -Eot -Kran: Hebensystem Das Hebensystem ist der Kern eines 5- Tonnen einzelner Träger -EOT -Kran (elektrischer Overhead), der für das Anheben und Absenken von Lasten mit Präzision und Sicherheit verantwortlich ist. Das Hebensystem besteht typischerweise aus Hebezeugen, Trolley und verwandten Komponenten, die jeweils zusammenarbeiten, um nahtlos zusammenzuarbeiten, um eine reibungslose und effiziente Materialbehandlung zu gewährleisten.

2) Schlüsselkomponenten des Hebungssystems: Elektrischer Hebezeug: Der elektrische Hebezeug ist die Hauptkomponente, die für das Anheben und Absenken der Last verantwortlich ist. Es ist auf dem Wagen montiert, der entlang des Hauptstrahls des Kranes bewegt. Das Drahtseil wird auf die Trommel gewickelt und von einem Elektromotor gesteuert, um den Haken zu erhöhen und zu senken.

3) Steuerungssystem: Das Hebensystem kann über eine Fernbedienung oder eine Bedienungskabine gesteuert werden. Die Fernbedienung ermöglicht den drahtlosen Betrieb aus der Ferne und bietet dem Kranbetreiber eine größere Flexibilität und Sicherheit. Das Steuerungssystem enthält Tasten zum Heben, Absenken, Trolleybewegungen und Notfallstopps.

4) Haken: Der Hubhaken ist am Ende des Drahtseils oder der Kette befestigt und wird verwendet, um die Last mit dem Hebezeug zu verbinden. Der Haken ist für die einfache Anhaftung und Ablösung der Last ausgelegt und verfügt normalerweise über eine Sicherheitsverriegelung, um eine versehentliche Freisetzung zu verhindern. Das Design des Hooks kann je nach Art der Last -EING mit einem einhöhlen Haken, Doppelhaken oder spezialisierten Hooks (z. B. zum Heben von Spulen, Behältern usw.) variieren.

3.endWagen

1) 5 -Tonnen Single -Girder -Eot -Kran: Endwagen Der Endwagen ist eine kritische Komponente eines 5- Tonnen einzelnen Girder -Eot -Kranes (elektrischer Überkopf -Wanderweg) und bietet die Struktur und Unterstützung für die Bewegung des Kranes entlang der Landebahn. Es besteht aus einer Reihe von Rädern oder Walzen, die es dem Kran ermöglichen, horizontal entlang der Länge der Landebahnstrahlen zu reisen und Lasten über den Arbeitsbereich zu transportieren. Der Endwagen ist so ausgelegt, dass das Gewicht der gesamten Kranstruktur einschließlich des Trägers, des Heizens, der Trolley und der Belastung und zur Erleichterung der glatten, stabilen Bewegung ermöglicht wird.

2) Schlüsselmerkmale des Endwagens: Struktur: Hauptrahmen: Der Endwagen besteht aus einer robusten, geschweißten Rahmenkonstruktion aus hochwertigem Stahl, die häufig mit Q235- oder Q345-Stahl für Festigkeit und Haltbarkeit verwendet werden. Der Rahmen ist so ausgelegt, dass die Endlastwagenräder (oder Walzen) und der Girder unterstützt werden. Es ist an beiden Enden des Hauptstrahls des Krans montiert, um sicherzustellen, dass der Kran entlang der gesamten Landebahn reisen kann.

3) Antriebsmechanismus (falls zutreffend): Der Endkampf kann entweder durch den manuellen Betrieb oder einen Elektromotor angetrieben werden, um die horizontale Reise zu erleichtern. Zu den angetriebenen Endvergüssen gehören in der Regel ein Elektromotor, ein Reduktionsgetriebe und ein Antriebssystem, das die Bewegung auf die Räder überträgt.

4. Crane -Reisemechanismus

1) Der Mechanismus des Kranreisen ist ein grundlegender Bestandteil des Krankrankrans -Eot -EOT (5- -Ton -Einzelträgers (elektrischer Overhead -Wanderweg), sodass sich er horizontal entlang der Landebahnstrahlen der Kranstruktur bewegen kann. Dieser Mechanismus ermöglicht es dem Kran, die gesamte Spannweite seines Betriebsbereichs abzudecken und die Last genau dort zu positionieren, wo er benötigt wird. Der Reisemechanismus besteht aus verschiedenen Komponenten, einschließlich des Endwagens, der Räder, Motoren, des Antriebssystems und des Steuerungssystems, die zusammenarbeiten, um eine reibungslose, effiziente und sichere horizontale Bewegung zu gewährleisten.

2) Schlüsselkomponenten des Kranreisenmechanismus: Endwagen (oder Endwagen): Der Endwagen (auch Endwagen genannt) ist die Stützstruktur, die den Hauptstrahl (Träger) trägt und sich horizontal entlang der Landebahn bewegen. betrieben, abhängig von der Art des Kranes.

3) Getriebe (Reduktionsgetriebe): Das Reduktionsgetriebe verbindet den Motor mit den Rädern, reduziert die hohe Drehzahl des Motors und wandelt ihn in die niedrigere, nutzbarere Geschwindigkeit um, um den Kran entlang der Schienen entlang der Schienen zu bewegen. Das Getriebe sorgt dafür,

5.Trolley -Reisemechanismus

1) 5 -Tonnen -Einzelträger -Eot -Kran: Trolley -Reisemechanismus Der Mechanismus des Wagens ist ein integraler Bestandteil des E -Kranes ({}}} Tonne Single Girder Electric Overhead (EOT), sodass der Huftrolley sich horizontal entlang des Hauptträgers des Kranes bewegen kann. Dieser Mechanismus spielt eine entscheidende Rolle bei der Positionierung der Last entlang des Trägers, sodass der Kran die gesamte Spannweite des Arbeitsbereichs abdecken und präzise Hebe- und bewegliche Aufgaben ausführen kann.

2) Elektromotor: Der Elektromotor bietet die Stromversorgung, um die Wagenräder zu fahren. Es wird normalerweise am Trolley-Rahmen montiert und über ein Getriebe- oder Reduktionssystem an die Räder angeschlossen. Der Motor arbeitet typischerweise mit dreiphasiger Wechselstromleistung und bietet ausreichend Drehmoment, um den Trolley entlang des Gurders zu bewegen.

3) Antriebsmechanismus (Getriebe\/Reduktionsgetriebe): Das Getriebe oder das Reduktionsrad verbinden den Elektromotor mit den Wagenrädern. Es reduziert die Geschwindigkeit des Motors und erhöht das Drehmoment, das für den Trolley erforderlich ist. Das Getriebe sorgt dafür, dass die Hochgeschwindigkeitsdrehung des Motors in die mit niedrigen Geschwindigkeit und hohen Torque-Bewegung umgewandelt wird, damit sich der Trolley reibungslos über den Gurder bewegt.

6. Crane Wheel

1) 5 -Tonnen -Einzelträger -EOT -Kran: Kranrad Das Kranrad ist eine Schlüsselkomponente eines 5- Tonnen einzelnen Girder -Elektro -Overhead -Overhead (EOT) Kran. Es ist dafür verantwortlich, die gesamte Kranstruktur zu unterstützen und seine Bewegung entlang der Landebahn zu erleichtern. Die Räder ermöglichen es den Endverkleidungen und Trolley, reibungslos auf das Schienensystem zu fahren und das Gewicht des Kranes, des Hebezeugs, der Last und der zusätzlichen Komponenten zu tragen.

2) Schlüsselmerkmale des Kranrades: Radmaterial: Kranräder bestehen typischerweise aus hochfestem Stahl oder Gusseisen. Diese Materialien werden für ihre Haltbarkeit, Resilienz unter Last und Resistenz gegen Verschleiß im Laufe der Zeit ausgewählt. Einige Räder werden hitzebehandelt oder verhärtet, um ihren Widerstand gegen Abrieb und Deformation zu erhöhen, die durch hohe Lasten und Reibungen verursacht werden. Für spezielle Anwendungen, die von Leichtmetallstählen wie hohen Temperaturen oder hohen Temperaturen oder Härten ausgesetzt werden, können sie nach Härten standhalten.

3) Radflansche: Flansche sind erhöhte Kanten an der Außenseite des Kranrads, die das Rad entlang der Schienen leiten, wodurch der Kran entgleist. Die Flansche helfen dabei, die Räder ordnungsgemäß mit dem Gleissystem ausgerichtet zu halten und sorgen für eine glatte und stabile Bewegung. Wenn die Flansche getragen oder beschädigt sind, kann dies zu Instabilität und ungleichmäßigen Verschleiß auf den Rädern führen.

4) Radschritt: Das Profil des Kranrads ist das Teil, das Kontakt mit der Landebahnschiene aufnimmt. Es sollte eine glatte, langlebige Oberfläche haben, um die Reibung zu minimieren und eine stabile Bewegung zu ermöglichen. Überdurchschnittlich kann das Profil aufgrund des ständigen Kontakts mit der Schiene Verschleiß aufnehmen, und regelmäßige Inspektion und Wartung sind erforderlich, um sicherzustellen, dass es in gutem Zustand bleibt.

Kranhaken

1) 5 -Tonnen -Einzelträger -EOT -Kran: Kranhaken Der Kranhaken ist eine wichtige Komponente eines 5- Tonnen einzelner Träger -Elektro -Overhead -Overhead (EOT) -Kran. Es wird verwendet, um Lasten zu sichern und zu heben, wodurch der Hubmechanismus (normalerweise das Hebezeug- oder Trolley -System) mit der zu bewegenden Belastung verbindet. Der Kranhaken muss für Stärke, Sicherheit und Haltbarkeit ausgelegt sein, um die Kapazität des Kranes zu verarbeiten und den sicheren Betrieb während des gesamten Lebenszyklus zu gewährleisten.

2) Belastungskapazität: Der Kranhaken muss für die maximale Hebekapazität des Kranes bewertet werden. Im Fall eines einzelnen Schwärder -Eot -Krans von 5- Tonne ist der Haken so ausgelegt, dass sie lädt und stützt Lasten bis zu 5.000 kg (5000 kg). Die Kapazität des Hakens wird typischerweise durch die Materialeigenschaften und das Design des Hakens, einschließlich seiner Größe, Form und der Qualität des verwendeten Stahls bestimmt.

3) Design und Form: Standard -Hakenform: Die meisten Kranhaken haben eine Halbmondform mit einer Öffnung (oder einem Hals), mit dem der Haken die Ladung sicher greifen kann.

Die Form soll die Last gleichmäßig über den Haken verteilen und Spannungskonzentrationen minimieren, die zu einem Ausfall führen können. Der Haken ist normalerweise mit einem Sicherheitsriegel oder einer Sicherheitshänge ausgelegt, um zu verhindern, dass die Last während des Anhebens versehentlich den Haken abschließt. Der Verriegelung kann manuell oder federbelastet sein und dient als zusätzliche Sicherheitsfunktion.

4) Inspektion und Wartung: Eine regelmäßige Inspektion des Kranhakens ist unerlässlich, um die Integrität und Sicherheit zu gewährleisten. Der Haken sollte auf Anzeichen von Verformungen, Rissen oder Verschleiß inspiziert werden, die seine Festigkeit beeinträchtigen könnten. Inspektionsintervalle sollten auf der Häufigkeit des Krangebrauchs und der Arbeitsumgebung basieren. Zum Beispiel können Krane, die in harten Umgebungen (z. B. korrosive Umgebungen oder extremen Temperaturen) verwendet werden, häufigere Inspektionen erfordern

8.Motor

1) Typ:

Asynchroner Motor: Der am häufigsten verwendete Typ mit Vorteilen wie einfacher Struktur, einfacher Wartung und niedrigen Kosten, geeignet für die meisten Krananwendungen.

Gleichstrommotor: Wird in Situationen verwendet, in denen ein breites Geschwindigkeitsregulationsbereich und ein großes Startdrehmoment erforderlich sind, aber normalerweise komplexer und erfordert eine hohe Wartung.

2) Leistung: Die Leistung des Motors wird nach dem Nennwert und der Arbeitsgeschwindigkeit des Kranes ausgewählt, normalerweise zwischen wenigen Kilowatt und Zehn Kilowatt. Die Stromauswahl muss sicherstellen, dass sie die Arbeitsanforderungen unter maximaler Belastung erfüllen kann.

3) Bremssystem: Der Motor ist normalerweise mit einer Bremse ausgestattet, damit er schnell und stabil bremst, wenn der Motor anhält. Zu den gängigen Bremsmethoden gehören elektromagnetische Bremsung und mechanische Bremsung. Das elektromagnetische Bremsen kann den Bremszustand automatisch beibehalten, wenn die Stromversorgung ausgeschaltet ist, um die Sicherheit zu verbessern.

4) Schutzniveau: Gemäß den Anforderungen des Arbeitsumfelds sollte sich das Schutzniveau des Motors (z. B. IP -Ebene) an verschiedene Arbeitsbedingungen wie Staub- und Feuchtigkeitswiderstand anpassen, um den stabilen Betrieb des Motors in harten Umgebungen sicherzustellen.

.

9.Sound- und Lichtalarmsystem und Limitschalter

1) Das Schall- und Lichtalarmsystem ist ein kritisches Sicherheitsmerkmal eines 5- Tonnen -Einzel -Girder -Eot -Kranes, der in der Nähe von Mitarbeitern und Betreibern auf Kranbewegungen oder potenziellen gefährlichen Bedingungen ausgestattet ist. Dieses System verbessert die Sicherheit am Arbeitsplatz, indem sie sicherstellen, dass die Arbeitnehmer den Betrieb des Krans im Voraus bewusst sind.

2) Hörer Alarm (Klang): Der Alarm erzeugt einen lauten und klaren Klang, wenn der Kran in Betrieb ist, insbesondere bei kritischen Aktivitäten wie: Heben oder Absenken einer Last. Die Trategierung des Wagens oder Kranes über den Arbeitsbereich. Die Klangniveau liegt normalerweise zwischen 85 und 110 Dezibeln (DB) und stellt sicher, dass es sich um einen Audienbereich hinweg versichert.

3) Visualalarm (Licht): Das Alarmsystem verfügt über ein blinkendes Licht oder ein rotierendes Leuchtfeuer, das während Kranoperationen aktiviert. Diese Lichter sind häufig LED-basiert für Haltbarkeit, Energieeffizienz und hohe Sichtbarkeit, selbst in hellen Beleuchtungsbedingungen. Die Alarmlichter sind normalerweise an prominenten Teilen des Kranes wie dem Hauptträger oder des Hauptschleikts oder des Haufens montiert.

4) Haltbarkeit und Konstruktion: Das Alarmsystem ist in einem wetterfesten und staubsicheren Gehäuse eingeschlossen, der typischerweise IP55 oder höher bewertet hat, um harte industrielle Umgebungen standzuhalten. Es ist resistent gegen Vibrationen, Schocks und Auswirkungen, um eine langfristige Leistung zu gewährleisten.

10. Sicherheitsvorrichtungen

1) 5 -Tonnen Single -Girder -Eot -Kran: Sicherheitsgeräte Sicherheitsgeräte spielen eine entscheidende Rolle bei der Sicherstellung des sicheren und effizienten Betriebs eines 5- -Ton -Einzelträger -Eot -Krans. Diese Geräte schützen Kran, Betreiber und nahe gelegene Arbeiter und minimieren das Risiko von Unfällen, Ausrüstungsschäden und Ausfallzeiten. Im Folgenden finden Sie einen Überblick über die wichtigsten Sicherheitsgeräte, die typischerweise in einem 5- ton Eot -Kran enthalten sind.

2) Notfallstop -Systemfunktion: Ermöglicht dem Bediener, alle Kranoperationen im Notfall sofort zu stoppen. Arbeitsprinzip: Die Notstillschaltflächen befinden sich strategisch am Kran- und Bedienfeld. Durch Drücken der Taste wird die Leistung auf das gesamte System ausgeschaltet.

Vorteile: bietet eine sofortige Reaktion auf gefährliche Situationen. Reduziert das Risiko von Unfällen und Ausrüstungsschäden.

3) Puffer- und Endstopps Funktion: Absorbische Aufprallenergie, wenn der Kran oder der Wagen das Ende der Landebahn oder des Trägers erreicht.

4) Funktion für Schall- und Lichtalarmsysteme: Warnt die Mitarbeiter auf Kranbewegungen, um Unfälle zu verhindern. Features: Schallalarm: Erzeugt laute Geräusche (85–110 dB) Während des Kranbetriebs.

11.Control -Modus

1) Die Kontrollmodi für einen 5- ton Single -Girder -Elektro -Overhead -Overhead (EOT) -Kran beziehen sich typischerweise auf die Methoden, mit denen der Kran betrieben wird, und können je nach Komplexität und Merkmalen des Kranes variieren. Hier sind die gemeinsamen Kontrollmodi für EOT -Krane:

2) Anhängersteuerung (verdrahtet) Beschreibung: Dies ist ein Fernbedienungssystem, bei dem der Bediener einen handgehaltenen Anhänger mit einem Kabel verwendet, um die Kranbewegungen zu steuern.

Funktionen: Der Anhänger kontrolliert typischerweise die Anträge von Hebezeugen, Trolley und Brücken (nach oben\/unten, rechts\/rechts, vorwärts\/rückwärts). Hinweise: Einfach zu bedienend, kostengünstig und kann ein stabiles und sicheres Steuerungssystem liefern.

3) Radio Fernbedienung (drahtlose Steuerung) Beschreibung: Ein drahtloses Steuerungssystem, das Funkfrequenzsignale zum Betrieb des Kranes verwendet.

4) Beschreibung der Kabinenkontrolle: Der Bediener befindet sich in einer Kabine, die auf der Kranbrücke montiert ist. Die Kabine verfügt über alle notwendigen Steuerelemente für den Betrieb des Kranes. Funktionen: Der Bediener kann die Bewegungen des Krans mit Joysticks oder Tasten in der Kabine steuern. Hin- und Rückbewegungen: Geeignet für größere Kraniche oder wo eine präzise Kontrolle erforderlich ist. Bietet Schutz vor Umweltbedingungen. Limitationen: Erfordert eine größere Kranstruktur, und der Bediener ist auf die Kabine beschränkt.

Skizzieren

Haupttechnik

Vorteile

1) A 5- ton Single Girder Electric Overhead Travel (EOT) Kran wird aufgrund seiner effizienten Leistung und mehreren Vorteilen in verschiedenen industriellen Anwendungen häufig verwendet. Hier sind die Hauptvorteile eines einzelnen Trägers -Eot -Kranes

2) kostengünstige niedrigere Anfangskosten: Einzelträgerkrane sind im Allgemeinen günstiger als Doppelträgerkrane, da sie weniger Materialien und einfachere Komponenten verwenden. Reduzierte Wartungskosten: Weniger Komponenten und einfachere Struktur führen zu niedrigeren Wartungskosten im Vergleich zu komplexeren Kranen.

3) Raumeffizienz kompaktes Design: Das einzelne Trägerdesign nimmt im Vergleich zu Doppelträgerkranichen weniger vertikale Platz ein und macht es ideal für Einrichtungen mit begrenztem Kopfzimmer. Maximierte Arbeitsbereich: Das Design des Kranes ermöglicht eine maximale Nutzung des verfügbaren Platzes innerhalb der Fabrik oder des Lagerhauses, insbesondere an Orten, an denen es Höhenbeschränkungen gibt.

4) Flexibilität bei Anwendungen Vielseitiger Gebrauch: Geeignet für das Heben und Transport von Materialien oder Lasten in Fabriken, Lagern, Workshops und Baustellen. Ideal für kleinere Lastkapazitäten: Mit einer Kapazität von 5- -Ton, sind es gut geeignet für Leichtmedium-Duty-Aufgaben wie Materialverhandlungen in kleinen Arbeiten, und lagerungsbereichen und lagerungsbereiche.

5) Benutzerfreundliche Kontrolle.

6) Reduzierte Wartung weniger Komponenten: Der einzelne Trägerkran hat ein einfacheres Design im Vergleich zu doppelten Gurdersystemen, was zu weniger Teilen und Komponenten führt, die eine Wartung erfordern könnten. Die Zugänglichkeit ist im Allgemeinen leichter durchzuführen, da die Kranstruktur besser zugänglich ist und weniger mechanische Teile zu bedienen sind.

Anwendung:

1) A 5- ton Einzelträger Electric Overhead Travel (EOT) Kran wird üblicherweise in verschiedenen industriellen Anwendungen verwendet, die zuverlässige Materialhandhabung, Heben und Transport von Lasten mittelgroßer Gewicht erfordern.

2) Fertigungs- und Montagelinienmaterialhandhabung: A 5- Ton-Eot-Kran kann verwendet werden, um Materialien, Teile und Unterassemblys zwischen verschiedenen Arbeitsstationen auf einer Montagelinie zu transportieren.

3) Lagerhäuser und Verteilungszentren Lasthandhabung: Der Kran wird üblicherweise zum Bewegen von Waren, Geräten oder Rohstoffen in einem Lagerhaus verwendet. Inventaristische Verwaltung kann dazu beitragen, Gegenstände aus Speicherregeln zu platzieren oder abzurufen, insbesondere beim Raumauslastung und effizientes Handling sind Prioritäten.

4) Support der Automobilindustrie -Montage: In der Automobilherstellung kann ein 5- -Ton -Eot -Kran zum Anheben schwerer Motorteile, Chassis oder anderer Fahrzeugkomponenten verwendet werden. Komponentenhandhabung: Es kann schwere Fahrzeugteile an verschiedenen Stationen entlang der Produktionslinie transportieren, um einen reibungslosen Herstellungsprozess zu gewährleisten. Qualitätskontrolle: Wird für bewegte fertige Teile zu Inspektions- oder Testbereichen verwendet.

5) Wartung und Reparatur von Kraftwerken: Der Kran wird verwendet, um schwere Geräte, Turbinen oder Generatoren für Wartungs- und Installationsaufgaben zu transportieren.

6) Flugzeugbaugruppe der Luft- und Raumfahrtindustrie: Der Kran wird bei der Montage von Flugzeugkomponenten wie Rumpfabschnitten, Flügeln und Fahrzeugen verwendet.

KranProduktion Verfahren

1. Entwurfsstufe: Bestimmen Sie die Parameter des Kranes, wie z. B. Last, Spannweite und Hubhöhe entsprechend den Anforderungen des Kunden und der Arbeitsumgebung. Führen Sie ein detailliertes strukturelles Design durch, einschließlich Hauptstrahl, Endstrahl, Kran, Hebemechanismus usw., um sicherzustellen, dass das Design Sicherheitsstandards und Nutzungsanforderungen entspricht. Wählen Sie geeignete Materialien gemäß dem Design, normalerweise hochfestem Stahl, um die Stabilität und Haltbarkeit der Struktur zu gewährleisten.

2. Fertigungsstufe: Bereiten Sie die erforderlichen Rohstoffe und Teile gemäß den Entwurfszeichnungen vor. Schneiden Sie den Stahl aus, biegen und formen Sie sie, um Strukturkomponenten wie Hauptstrahlen und Endstrahlen vorzubereiten. Schweißen Sie die verschiedenen Komponenten und stellen Sie sie in eine Gesamtstruktur zusammen. Dieser Schritt erfordert eine garantierte Schweißqualität, um Kraft und Stabilität zu gewährleisten.

3.. Bearbeitung: Bearbeitungsschlüsselkomponenten wie Motoren, Zahnräder, Lager usw., um sicherzustellen, dass ihre Größe und Genauigkeit den Anforderungen entspricht. Die Antikorrosionsbehandlung von Komponenten wie Malerei und Galvanisierung erhöht die Haltbarkeit und Ästhetik der Ausrüstung.

4. Installation des elektrischen Systems: Installieren Sie elektrische Komponenten wie Motoren, Controller, Schalter, Sensoren und Alarmsysteme. Kabel anschließen und verdrahten, um den normalen Betrieb des elektrischen Systems zu gewährleisten.

5. Assembly -Phase: Zusammenstellen aller Komponenten und Systeme als Ganzes, Verbinden Sie den Hubmechanismus, den Trolley -Laufmechanismus und den Steuerungssystem. Führen Sie eine umfassende Überprüfung des montierten Kranes durch, um sicherzustellen, dass alle Komponenten und Systeme ordnungsgemäß funktionieren, und führen Sie vorläufiges Debuggen durch.

6. Testphase: Führen Sie einen statischen Lasttest am Kran durch, um die Strukturfestigkeit und Stabilität zu überprüfen. Führen Sie einen dynamischen Test am Kran durch, einschließlich Tests zum Heben, Bewegen, Bremsen und anderen Funktionen, um sicherzustellen, dass die Leistung den Entwurfsanforderungen entspricht. Überprüfen Sie die Funktionen von Sicherheitsvorrichtungen wie Grenzschalter, Überlastschutz usw., um die Sicherheit der Geräte während des Betriebs zu gewährleisten.

7. Qualitätskontrolle: Führen Sie die Qualitätskontrolle für jeden Link im Produktionsprozess durch, um die Einhaltung der Branchenstandards und Kundenanforderungen sicherzustellen. Notieren Sie verschiedene Daten und Inspektionsergebnisse im Produktionsprozess für die nachfolgende Rückverfolgbarkeit und Analyse.

8. Lieferung und Installation: Packen Sie den vollständigen Kran für den Transport ein und bereiten Sie sie vor, um sicherzustellen, dass er während des Transports nicht beschädigt wird. Liefern Sie den Kran zur Installation an die Kundenwebsite und führen Sie das Debuggen und Akzeptanz vor Ort durch. Stellen Sie Kunden eine Betriebsschulung zur Verfügung, um sicherzustellen, dass sie die Verwendung und Wartung des Kranes beherrschen.

Workshop -Ansicht:

Das Unternehmen hat eine intelligente Plattform für die Management von Geräten installiert und 310 Sets (Sets) für Handhabungs- und Schweißroboter installiert. Nach Abschluss des Plans wird es mehr als 500 Sätze (Sätze) geben, und die Networking -Rate der Geräte erreicht 95%. Es wurden 32 Schweißlinien in Gebrauch, 50 sollen installiert werden und die Automatisierungsrate der gesamten Produktlinie erreicht 85%.
