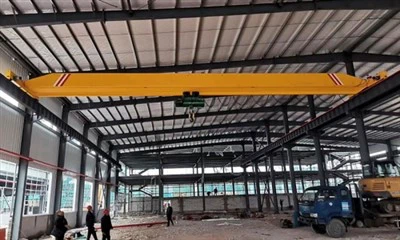

Oben laufender Brückenkran



Ein oben laufender Brückenkran ist eine Art Brückenkran, der entlang fester Schienen fährt, die oben auf der Struktur (z. B. dem Dach des Gebäudes oder den Kranträgern) installiert sind. Es wird in verschiedenen Branchen häufig für schwere Hebe- und Materialtransportanwendungen eingesetzt, insbesondere in Fabriken, Lagerhäusern und auf Baustellen.

Der Top Running Bridge Crane besteht aus einer Brücke, die sich entlang der Schienen bewegt, einem Hebemechanismus zum Heben von Lasten und einem Endwagen, der sich entlang der Schienen an beiden Enden der Brücke bewegt. Diese Kräne sind aus hochwertigem Stahl gefertigt und für gebaut Hochleistungsbetrieben, wodurch sie langlebig und für den Einsatz in rauen Umgebungen geeignet sind.

Oben laufende Brückenkrane sind für die Bewältigung großer Lasten konzipiert, die oft mehrere Tonnen übersteigen. Sie sind ideal für Branchen, in denen schwere Maschinen, Komponenten oder Baumaterialien gehoben werden müssen. Sie verfügen über verschiedene Sicherheitsmechanismen wie Endschalter, Not-Aus-Funktionen, Überlastschutz und Antikollisionssensoren, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Der oben laufende Brückenkran kann für verschiedene Aufgaben wie Be-/Entladen, Materialtransport und Montagearbeiten eingesetzt werden. Er kann manuell oder mit automatisierten Systemen für komplexere Vorgänge betrieben werden. Aufgrund des oben laufenden Systems kann dieser Krantyp größere Bereiche überspannen und die maximale Höhe eines Gebäudes nutzen, wodurch der Hubbereich verbessert und die Betriebseffizienz gesteigert wird.

Oben laufende Brückenkrane erfordern regelmäßige Wartung, um sicherzustellen, dass die Schienen, Motoren und Hebesysteme in optimalem Zustand bleiben. Zu den Wartungsprüfungen gehören Inspektionen des Schienensystems, der Hebemechanismen und der Stromversorgungssysteme. Zusammenfassend lässt sich sagen, dass ein oben laufender Brückenkran eine robuste und zuverlässige Lösung für Branchen bietet, in denen umfangreiche Materialtransporte erforderlich sind, und er bietet eine hohe Kapazität, Haltbarkeit und Betriebsbereitschaft Effizienz beim Heben schwerer Lasten über große Räume.

Kernkomponenten:Motor

Herkunftsort:Henan, China

Garantie: 1 Jahr

Gewicht (kg): 4500 kg

Video-Ausgangskontrolle: Bereitgestellt

Maschinentestbericht: Bereitgestellt

Geschwindigkeit: Einzel-/Doppel-/Frequenzumrichter

Service nach der Garantie: Wartungs- und Reparaturservice vor Ort

Zertifizierung: CE ISO GOST

Farbe: Kundenwunsch

Trägertyp:Einzelkasten

Arbeitsaufgabe: A4

Kapazität: 3t 5t 10t 15t 20t

Material: Q235B

Steuermethode: hängende Leitungssteuerung oder Fernbedienung



1.Hauptlicht

1) Der Hauptträger eines oben laufenden Brückenkrans ist das primäre horizontale Strukturelement, das das Gewicht der Laufkatze, des Hebezeugs und der von ihm gehobenen Last trägt. Dieser Träger verläuft über die gesamte Länge der Kranbrücke und ist auf den Laufbahnträgern montiert, die Teil der Gebäudestruktur sind.

2) Hauptmerkmale des Hauptträgers:

Material: Typischerweise aus Stahl gefertigt, der für die nötige Festigkeit und Haltbarkeit sorgt.

Design: Es ist so konzipiert, dass es den während des Betriebs auftretenden Belastungen und Kräften standhält, einschließlich des Gewichts der Last, der dynamischen Kräfte beim Heben und Bewegen der Last und der Kräfte aus der Bewegung des Wagens.

Form: Häufig eine I-Träger- oder Kastenträgerkonstruktion, abhängig von den Lastanforderungen und der Spannweite des Krans.

Funktion: Es dient zur Unterstützung des Laufkatzen- und Hebezeugsystems und ermöglicht eine horizontale Bewegung über die Spannweite des Krans. Die Laufkatze läuft oben am Hauptträger entlang, und der Hebemechanismus ist normalerweise daran aufgehängt. Verbindungen: Der Hauptträger ist mit den Endwagen (oder Endschlitten) auf beiden Seiten verbunden, die sich entlang der am Gebäude montierten Schienen bewegen Wände oder strukturelle Stützen.

Die Gestaltung des Hauptträgers ist entscheidend für die allgemeine Sicherheit und Leistung des Krans. Es muss stark genug sein, um die maximale Tragfähigkeit zu bewältigen und einen reibungslosen Betrieb auf lange Sicht zu gewährleisten.

Hebesystem

Brücke: Die wichtigste horizontale Struktur, die entlang der Oberseite des Gebäudes oder Bauwerks verläuft. Es trägt das Hebezeug und die Laufkatze.

Trolley: Eine mobile Einheit, die entlang der Brücke fährt und das Hebezeug trägt. Es bewegt sich horizontal über die gesamte Länge der Brücke.

Hebezeug: Das Hebegerät, oft ausgestattet mit einem Haken oder einer anderen Vorrichtung, das für das Heben und Senken der Last verantwortlich ist. Das Hebezeug bewegt sich normalerweise vertikal entlang der Laufkatze, um die Last anzuheben und abzusenken.

Endwagen: Die mechanischen Einheiten an beiden Enden der Brücke, die es der Brücke ermöglichen, sich entlang der oben an der Gebäudestruktur montierten Schienen zu bewegen.

Schienen/Laufbahnen: Die an der Decke oder auf dem Dach des Gebäudes montierten Schienen, auf denen sich die Kranbrücke bewegt.

Motor und Antriebsmechanismus: Der Motor, der sowohl die horizontale Bewegung der Brücke (entlang der Landebahnen) als auch die Bewegung des Trolleys (über die Brücke) antreibt. Der Antriebsmechanismus besteht typischerweise aus Zahnrädern und Ketten, die die Kraft vom Motor auf die Räder der Endkarren und der Laufkatze übertragen.

Steuerungssystem: Das elektrische System oder die Bedienerschnittstelle zur Steuerung der Kranbewegungen. Dies kann über ein Hängepult, eine Fernbedienung oder ein Deckenbedienfeld erfolgen.

Sicherheitsfunktionen: Oben laufende Brückenkrane verfügen oft über integrierte Sicherheitsfunktionen wie Endschalter, Not-Aus-Taster, Lastbegrenzer und Antikollisionsvorrichtungen, um einen sicheren Betrieb zu gewährleisten.

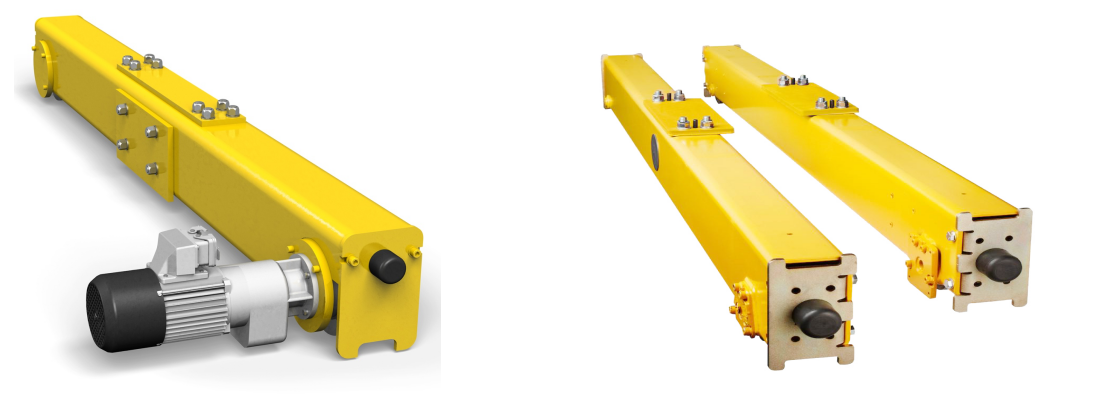

3.EndeWagen

1) Der Kopfträger eines oben laufenden Brückenkrans ist ein wesentliches Bauteil, das die Gesamtkonstruktion trägt und die Bewegung des Krans entlang der Gleise oder Schienen ermöglicht. Es befindet sich an den Enden der Kranbrücke.

2) Der Endwagenrahmen bietet strukturelle Unterstützung und beherbergt andere Komponenten. Er ist so konstruiert, dass er dem Gewicht des Krans und der zu hebenden Last standhält. Der Kopfträger ist mit Rädern oder Rollen ausgestattet, die sich entlang der Kranschienen oder -schienen bewegen. Diese Räder bestehen normalerweise aus Stahl und sind auf Langlebigkeit und reibungslose Bewegung ausgelegt.

3) Das Antriebssystem, meist bestehend aus Motor und Getriebe, ist für den Antrieb des Kopfträgers entlang der Kranschienen verantwortlich. Es sorgt für die notwendige Bewegung, um die Kranbrücke horizontal zu bewegen. Der Kopfträger ist mit einem Bremssystem ausgestattet, um seine Bewegung zu steuern und die Sicherheit während des Betriebs zu gewährleisten. Die Bremsen können je nach Krankonstruktion mechanisch, elektrisch oder hydraulisch sein. Der Kopfträger ist mit der Brückenkonstruktion verbunden, in der sich der Hebemechanismus, die Laufkatze und andere Komponenten befinden. Dadurch kann sich die Brücke beim Tragen der Last über die Spannweite des Krans bewegen.















4. Kranfahrmechanismus

1) Funktionsprinzip

Der Kranfahrmechanismus ist ein komplexes System aus Motoren, Getrieben, Rädern und Steuerungssystemen, das den Kran entlang der Rollbahn bewegen soll. Der Antrieb erfolgt über Elektromotoren, die die Räder antreiben, mit zusätzlichen Komponenten wie Bremsen und einem Steuerungssystem, um eine reibungslose, kontrollierte Bewegung zu gewährleisten.

Die Kranfahrmotoren sorgen für die nötige Kraft für die horizontale Bewegung. Dabei handelt es sich typischerweise um Elektromotoren, und jeder Motor treibt ein oder mehrere Räder an. Die Motoren sind mit Getrieben verbunden, die die Rotationsenergie auf die Räder übertragen. Das Getriebe kann je nach Kranausführung mit einem Kettentrieb, einem Kegelradgetriebe oder einer Direktkupplung verbunden sein. Der Kran ist auf Rädern montiert, die entlang der an der Laufbahn befestigten Schienen (Kranschiene) laufen. Diese Räder ermöglichen eine reibungslose Bewegung der Kranbrücke über die Landebahn. Die Antriebsräder werden von den Elektromotoren über das Getriebesystem angetrieben, sodass sich der Kran vorwärts oder rückwärts bewegen kann. Normalerweise gibt es zwei Antriebsräder, eines auf jeder Seite der Brücke, bei größeren Kränen können jedoch auch mehr Räder verwendet werden.

2) Funktionsmerkmale

Reibungslose und effiziente Bewegung

Der Kranfahrmechanismus ist für eine reibungslose horizontale Bewegung entlang der Laufbahnträger ausgelegt. Typischerweise werden die Räder mithilfe von Elektromotoren angetrieben, die von der Laufkatzenstruktur des Krans getragen werden.

Das System sollte Stöße oder ungleichmäßige Bewegungen minimieren, um eine reibungslose Lasthandhabung zu gewährleisten und eine Belastung der Kranstruktur und der transportierten Last zu verhindern.

Hohe Tragfähigkeit

Der Mechanismus muss robust genug sein, um die Tragfähigkeit des Krans zu bewältigen, die zwischen mehreren Tonnen und Hunderten Tonnen liegen kann. Die Räder und Schienen müssen so ausgelegt sein, dass sie den hohen Kräften standhalten, die bei der Bewegung entstehen.

Präzise Kontrolle

Zur genauen Positionierung von Lasten umfasst der Fahrmechanismus häufig präzise Steuerungssysteme, einschließlich Frequenzumrichter (VFD) oder Servomotoren für eine reibungslose Geschwindigkeitssteuerung und Positionierungsgenauigkeit.

Es sorgt dafür, dass die Last präzise entlang der Kranbahn in verschiedene Positionen bewegt werden kann.

Reversible Bewegung

Der Kranfahrmechanismus sollte sowohl eine Vorwärts- als auch eine Rückwärtsbewegung ermöglichen, um den Kran an jedem Punkt entlang der Landebahn zu positionieren. Um diese Funktionalität zu erreichen, wird typischerweise ein Motor in Kombination mit einem Getriebesystem verwendet.

Sicherheitsfunktionen

Antikollisionssysteme: Der Mechanismus kann Sensoren oder Endschalter umfassen, die Kollisionen mit Endanschlägen oder anderen Strukturen entlang der Landebahn verhindern.

Notbremssysteme: Im Falle eines Stromausfalls oder anderer Probleme sollte der Mechanismus über Notbremsen verfügen, die die Kranbewegung sicher anhalten können.

Überlastschutz: Das System sollte mit Überlastdetektoren ausgestattet sein, um Schäden am Kran oder an der Last zu verhindern, wenn die maximale Kapazität überschritten wird.

Trolley-Fahrmechanismus

1) Funktionsprinzip

Der Laufkatzen-Fahrmechanismus eines oben laufenden Brückenkrans nutzt einen Elektromotor, Zahnräder und ein Antriebssystem, um die Laufkatze horizontal entlang der Brückenschienen zu bewegen. Das Steuerungssystem ermöglicht präzise Bewegungen und Sicherheitsfunktionen sorgen für einen reibungslosen und sicheren Betrieb.

Der Brückenkran besteht aus einer Brückenkonstruktion (dem Hauptträger), die entlang zweier paralleler Schienen verläuft (die sich oben auf der tragenden Struktur oder dem Gebäude befinden). Die Laufkatze ist auf der Brücke montiert und trägt den Hebemechanismus (normalerweise ein Hebezeug). . Es bewegt sich horizontal entlang der Brückenlänge und positioniert die Last zum Heben und Transportieren.

2) Funktionsmerkmale

Bewegungskontrolle

Die Laufkatze wird von einem Elektromotor angetrieben, der normalerweise mit einem Getriebesystem verbunden ist und eine präzise Steuerung ihrer horizontalen Bewegung entlang der Brücke ermöglicht. Der Betrieb erfolgt mithilfe eines Schienensystems, das auf der Brücke des Krans montiert ist und eine stabile Schiene für die Rückfahrt der Laufkatze bietet hin und her über die gesamte Spannweite. Die Bewegungsgeschwindigkeit ist oft einstellbar und ermöglicht je nach transportierter Last eine sanfte Beschleunigung und Verzögerung.

Lasthandhabungskapazität

Die Laufkatze ist für den Transport schwerer Lasten ausgelegt, wobei ihre Kapazität durch die Tragfähigkeit des Krans und die Konstruktion der Laufkatze selbst bestimmt wird. Sie umfasst oft Lasträder oder Rollen, die in Kontakt mit der Schiene der Kranbrücke stehen und so die Stabilität und reibungslose Bewegung der Laufkatze gewährleisten schwere Lasten.

Präzision und Stabilität

Die Bewegung des Wagens ist in der Regel sehr präzise, ​​was für Aufgaben, die eine exakte Positionierung der Last erfordern, von entscheidender Bedeutung ist. Er ist so konzipiert, dass die Last während der Bewegung nur minimal schwankt, wodurch das Risiko von Lastinstabilität und Unfällen verringert wird.

Motoren und Antriebe

Der Wagen ist mit Antriebsmotoren ausgestattet, die seine Bewegung antreiben. Diese Motoren werden im Allgemeinen durch elektrische Systeme mit unterschiedlichen Spannungen angetrieben, je nach Konstruktion und Betriebsanforderungen des Krans. Laufkatzenmotoren sind typischerweise mit Bremssystemen ausgestattet, die ein sicheres Anhalten und Positionieren der Laufkatze unter Last ermöglichen.

Sicherheitsfunktionen

Der Mechanismus umfasst Sicherheitsbremsen, die bei Stromausfall oder im Notfall eingreifen und verhindern, dass sich der Wagen unerwartet bewegt. Einige Wagen verfügen außerdem über Endschalter, die verhindern, dass sich der Wagen über vordefinierte Schienengrenzen hinaus bewegt, wodurch sowohl die Ladung als auch die umliegende Infrastruktur geschützt werden .

Lenkung und Verfolgung

Abhängig von der Konstruktion verfügen einige Laufkatzen möglicherweise über Lenkmechanismen, die eine kontrollierte Drehung und Kurvenbewegung entlang der Schiene ermöglichen, sodass der Kran in komplexeren Layouts eingesetzt werden kann. Das Spursystem sorgt dafür, dass die Laufkatze auf der Schiene bleibt und so ein Entgleisen verhindert Minimierung des Verschleißes.

6. Kranrad

Das Kranrad eines oben laufenden Brückenkrans ist eine wichtige Komponente, die den Kran entlang seiner Laufbahnträger stützt und führt. Diese Räder sind robust, langlebig und so konstruiert, dass sie hohen Belastungen standhalten und gleichzeitig eine reibungslose, effiziente Bewegung ermöglichen.

Kranräder bestehen in der Regel aus hochwertigem Stahl oder geschmiedetem Stahl, um Haltbarkeit und Verschleißfestigkeit zu gewährleisten. Je nach Anwendung und Schienenkonfiguration in Einzel-, Doppel- oder flanschloser Ausführung erhältlich. Präzisionsgefertigt, um eine korrekte Ausrichtung und einen reibungslosen Betrieb zu gewährleisten. Je nach Nennkapazität des Krans für die Handhabung großer Lasten ausgelegt. Oft wärmebehandelt, um die Härte und Widerstandsfähigkeit gegen Verschleiß und Verformung zu erhöhen. Viele Räder verfügen über integrierte oder externe Schmiersysteme, um Reibung und Verschleiß zu reduzieren.

7. Kranhaken

Der Kranhaken eines oben laufenden Brückenkrans ist eine entscheidende Komponente zum sicheren Heben und Tragen schwerer Lasten. Der Haken ist der Teil des Krans, an dem die Last befestigt wird, typischerweise über Schlingen, Ketten oder andere Anschlagmittel.

Kranhaken für Laufkräne bestehen in der Regel aus hochfestem Schmiedestahl, um Festigkeit und Haltbarkeit bei hoher Belastung zu gewährleisten. Ausgestattet mit Sicherheitsriegeln, um ein Herausrutschen der Last während des Betriebs zu verhindern. Ausgelegt auf die maximale Tragfähigkeit des Krans (z. B. 5 Tonnen, 10 Tonnen, 50 Tonnen). Einige Haken können um 360 Grad gedreht werden, was eine flexible Positionierung der Last ermöglicht.

Vorteile von oben laufenden Brückenkranen mit Haken

Stabilität: Über den Laufbahnträgern positioniert, was eine höhere Tragfähigkeit bietet und die Belastung der Gebäudestruktur verringert.

Breite Abdeckung: Ideal für Anwendungen in Lagern, Werkstätten und Montagelinien.

Anpassbarkeit: Haken können mit verschiedenen Arten von Hebezeugen (Elektroseilzüge, Kettenzüge) kombiniert werden, um spezifische Anforderungen zu erfüllen.

Motor

Der Motor eines oben laufenden Brückenkrans ist eine entscheidende Komponente, die die Bewegung des Krans über die Laufbahnträger antreibt und das Heben oder Senken von Lasten erleichtert.

Arten von Motoren in Brückenkränen

Fahrmotoren: Treiben die horizontale Bewegung des Krans entlang der Schienen auf den Laufbahnträgern an.

Hubmotoren: Steuern das Heben und Senken der Last.

Hauptmerkmale

Leistung und Drehmoment: Der Motor muss ausreichend Drehmoment erzeugen, um die maximale Nennlast zu bewältigen und eine gleichmäßige Beschleunigung und Verzögerung zu gewährleisten.

Geschwindigkeitsregelung: Die meisten modernen Brückenkrane verwenden Frequenzumrichter (VFDs), um die Motorgeschwindigkeit zu regulieren und so eine präzise Lasthandhabung zu ermöglichen und den Verschleiß zu minimieren.

Arbeitszyklus: Motoren sind für schwere Einsätze ausgelegt und werden häufig nach den Standards „Kranbetrieb“ oder „Betriebsklasse“ (z. B. FEM- oder CMAA-Klassifizierung) kategorisiert.

Bremssystem: Beinhaltet integrierte oder externe Bremsen für sicheres Anhalten und Halten der Last.

.

Ton- und Lichtalarmsystem und Endschalter

1) Ton- und Lichtalarmsystem

Ein Ton- und Lichtalarmsystem für einen oben laufenden Brückenkran ist ein wesentliches Sicherheitsmerkmal, das die Betriebssicherheit erhöhen soll, indem es Arbeiter auf Kranbewegungen und potenzielle Gefahren aufmerksam macht.

Akustischer Alarm (akustischer Alarm): Gibt einen lauten Warnton ab, z. B. eine Hupe, einen Summer oder eine Sirene, um das Personal in der Nähe des Krans zu warnen. Verfügt über eine einstellbare Lautstärke und verschiedene Tonmuster zur Unterscheidung zwischen Bewegungsarten (z. B. Fahren, Heben, oder Notfall).

Visueller Alarm (Lichtalarm): Beinhaltet blinkende oder rotierende Warnlichter, die in der Regel helle LEDs zur besseren Sichtbarkeit verwenden. Oft farblich gekennzeichnet (z. B. rot für Gefahr, gelb für Vorsicht), um neben akustischen auch visuelle Warnungen bereitzustellen.

2) Endschalter

Der Endschalter eines oben laufenden Brückenkrans ist eine wichtige Sicherheitsvorrichtung, die verhindert, dass der Kran oder seine Komponenten über vordefinierte Grenzen hinausfahren, und so einen sicheren Betrieb gewährleistet.

Funktionen

Stoppt die Fahrt, wenn der Kran die voreingestellte maximale oder minimale Bewegungsgrenze erreicht:

Brückenbewegung: Verhindert, dass die Brücke von der Landebahn abrutscht.

Laufkatzenfahrt: Verhindert, dass die Laufkatze zu weit auf der Brücke fährt.

Hubweg: Verhindert ein übermäßiges Anheben oder Absenken der Last.

Arten von Endschaltern

Drehgrenzschalter: Überwacht die Drehung der Hebetrommel oder der Motorwelle. Wird häufig zur Steuerung der Höhe des Hebezeugs (oben/unten) verwendet.

Hebel-Endschalter: Wird aktiviert, wenn ein mechanischer Hebel physisch von der Laufkatze oder der Brücke berührt wird. Wird für Fahrbegrenzungen der Laufkatze oder der Brücke verwendet.

10.Sicherheitseinrichtungen

1. Überlastschutzgerät

Verhindert, dass der Kran Lasten über seine Nennkapazität hinaus hebt.

Verwendet häufig Lastsensoren, um das angehobene Gewicht zu überwachen.

2. Endschalter

Fahrbegrenzungsschalter: Verhindern, dass sich der Kran über den zulässigen Bereich hinaus auf der Landebahn bewegt.

Hebe-Endschalter: Verhindern, dass der Hakenblock zu stark angehoben (zweiblockierend) oder zu weit abgesenkt wird.

3. Antikollisionsgeräte

Sensoren oder Annäherungsgeräte verhindern Kollisionen mit anderen Kränen oder Hindernissen auf der Landebahn.

4. Not-Aus-System

Ein deutlich gekennzeichneter und leicht zugänglicher Not-Aus-Knopf, um im Notfall die Stromversorgung des Krans sofort zu unterbrechen.

5. Lastbremsen und Hubbremsen

Lastbremsen: Halten die Last in Position, wenn sich das Hebezeug nicht bewegt.

Hubbremsen: Stoppen Sie die Hubbewegung präzise und sicher.

6. Sicherheitsmerkmale für Drahtseile und Ketten

Beinhaltet Entgleisungsschutzvorrichtungen und geeignete Schmiersysteme, um Drahtseilverschleiß oder Kettenbruch zu verhindern.

7. Übergeschwindigkeitsschutz

Verhindert, dass das Hebezeug aufgrund der Schwerkraft oder eines mechanischen Versagens zu schnell absinkt.

8. Anti-Sway-System

Reduziert das Schwingen der Last und sorgt so für präzisere und sicherere Arbeiten.

9. Vermeidung von Stoßbelastungen

Hilft, die Auswirkungen plötzlicher Stöße zu minimieren, die durch abruptes Starten oder Stoppen des Hebezeugs verursacht werden.

10. Endanschläge und Puffer

Wird am Ende der Landebahn oder des Brückenwegs installiert, um Energie zu absorbieren und ein Überfahren des Krans oder der Laufkatze zu verhindern.



11.Steuermodus

1. Anhängersteuerung

Beschreibung: Der Bediener steuert den Kran mithilfe eines kabelgebundenen Anhängers, der am Kran oder Hebezeug hängt. Die Tasten am Hängetaster steuern Hebe-, Senk- und Fahrbewegungen.

Vorteile: Einfach und kostengünstig. Bietet direkte manuelle Steuerung.

Nachteile: Der Bediener muss dem Kran folgen, was in gefährlichen Umgebungen gefährlich sein kann. Aufgrund der Kabellänge ist die Reichweite begrenzt.

2. Funkfernbedienung

Beschreibung: Die Bedienung des Krans erfolgt über einen kabellosen Handsender, der Signale an den Empfänger des Krans sendet.

Vorteile: Größere Mobilität für den Bediener. Sichereres Arbeiten, da der Bediener einen Sicherheitsabstand einhalten kann. Reduziert die körperliche Belastung des Bedieners.

Nachteile: Erfordert eine regelmäßige Wartung des Senders. Mögliche Interferenzen in Bereichen mit vielen drahtlosen Geräten.

3. Kabinensteuerung

Beschreibung: Der Bediener sitzt in einer am Kran montierten Kabine und hat von dort aus den Arbeitsbereich vollständig im Blick.

Vorteile: Ideal für schwere Einsätze. Bietet hervorragende Sicht und Kontrolle für präzise Einsätze.

Nachteile: Teurere Einrichtung. Beschränkt auf die Anwesenheit des Bedieners in der Kabine.

4. Halbautomatische Steuerung

Beschreibung: Der Kran führt bestimmte Bewegungen oder Vorgänge automatisch auf der Grundlage vordefinierter Anweisungen aus und erfordert dabei einige manuelle Eingriffe.

Vorteile: Erhöhte Produktivität. Reduziert die Ermüdung des Bedieners.

Nachteile: Höhere Implementierungskosten. Erfordert geschultes Personal zur Verwaltung des Systems.

5. Vollautomatische Steuerung

Beschreibung: Der Kran ist vollständig automatisiert und arbeitet auf der Grundlage programmierter Anweisungen oder der Integration in ein industrielles Steuerungssystem.

Vorteile: Maximale Effizienz und Präzision.

Ideal für sich wiederholende Aufgaben in Fertigungs- oder Lagerumgebungen.

Nachteile: Hohe Anschaffungskosten. Komplexes System, das regelmäßige Wartung und qualifiziertes Personal zur Fehlerbehebung erfordert.



12.Skizze







Haupttechnisch





1. Höhere Tragfähigkeit

Oben laufende Brückenkrane können im Vergleich zu anderen Krantypen schwerere Lasten bewältigen. Sie sind für das Heben und Transportieren großer Gewichte konzipiert und eignen sich daher für Branchen wie Stahl, Schiffbau und Schwerindustrie.

2. Maximierter vertikaler Raum

Da der Kran auf Schienen betrieben wird, die oben auf den Laufbahnträgern montiert sind, ermöglicht er eine maximale Ausnutzung des vertikalen Raums in einer Anlage. Dies ist besonders nützlich bei Gebäuden mit Höhenbeschränkungen.

3. Vielseitigkeit

Diese Krane sind äußerst vielseitig und können an spezifische Betriebsanforderungen angepasst werden, einschließlich Doppelträgern für zusätzliche Stabilität, Spezialhebezeugen und verschiedenen Steuerungssystemen.

4. Breite Abdeckung

Oben laufende Brückenkräne decken einen größeren Arbeitsbereich ab, da sie weite Felder überspannen können und eine größere Flexibilität beim Materialtransport bieten.

5. Haltbarkeit

Sie bestehen aus robusten Materialien und Komponenten, sind langlebig und erfordern nur minimale Wartung, was sie auf lange Sicht kostengünstig macht.

6. Keine Behinderung der Bodenfläche

Da sie über dem Boden arbeiten, gibt es keine Hindernisse auf dem Boden, was eine bessere Bewegung von Arbeitern, Fahrzeugen und anderen Geräten ermöglicht.

7. Einfache Integration

Oben laufende Brückenkrane können in bestehende Infrastrukturen integriert oder als Teil neuer Konstruktionen konzipiert werden, wodurch sie an unterschiedliche Umgebungen angepasst werden können.

8. Erhöhte Sicherheit

Fortschrittliche Sicherheitsfunktionen wie Antikollisionssysteme, Überlastschutz und Not-Aus-Mechanismen verbessern die Sicherheit am Arbeitsplatz.

9. Energieeffizienz

Moderne oben laufende Brückenkrane sind mit energieeffizienten Motoren und Systemen ausgestattet, die den Stromverbrauch während des Betriebs reduzieren.

10. Mehrere Konfigurationen

Diese Krane sind in Einzelträger- oder Doppelträgerkonfiguration erhältlich, sodass Unternehmen die beste Lösung für ihre betrieblichen Anforderungen wählen können.





1. Fertigungsindustrie

Montagelinien: Werden zum Transport von Rohmaterialien und Fertigwaren zwischen Produktionsbereichen verwendet.

Maschineninstallation: Hilft beim Heben und Platzieren schwerer Maschinenkomponenten während Herstellungsprozessen.

2. Lagerhaltung und Logistik

Be- und Entladen: Erleichtert die effiziente Handhabung von Waren in Lagereinrichtungen.

Lagerorganisation: Wird zum Stapeln und Ordnen schwerer Produkte auf Gestellen oder Regalen verwendet.

3. Stahl- und Metallverarbeitung

Handhabung von Schwermetallen: Wird häufig zum Bewegen von Stahlrollen, Knüppeln und großen Metallblechen verwendet.

Bearbeitungsvorgänge: Unterstützt Vorgänge wie Schneiden, Biegen und Schweißen durch Positionieren von Werkstücken.

4. Bauindustrie

Materialtransport: Bewegt schwere Baumaterialien wie Balken und Träger.

Betonfertigteile: Hebt und platziert vorgefertigte Betonsegmente für Infrastrukturprojekte.

5. Bergbauindustrie

Materialgewinnung: Kümmert sich um den Transport von Erz, Gestein und anderen Materialien.

Wartung: Hebt und positioniert Bergbauausrüstung während Reparaturen oder Wartungsarbeiten.

6. Kraftwerke

Turbinenwartung: Wird zum Heben und Transportieren von Turbinenkomponenten verwendet.

Gerätehandhabung: Bewegt Generatoren, Transformatoren und andere schwere Geräte.

7. Schiffbau

Rumpfmontage: Hilft bei der Positionierung großer Schiffsrümpfe.

Installation der Ausrüstung: Hebt und installiert Motoren, Propeller und andere Schiffskomponenten.

8. Automobilindustrie

Fahrzeugmontage: Bewegt große Automobilteile wie Motoren und Fahrgestelle.

Werkzeugverwaltung: Überträgt Formen und Matrizen in Produktionsprozessen.

9. Luft- und Raumfahrtindustrie

Flugzeugmontage: Hebt und transportiert Flugzeugkomponenten wie Flügel und Rümpfe.

Wartungsarbeiten: Hilft bei der Reparatur und Wartung von Flugzeugen.

10. Papier- und Zellstoffindustrie

Rollenhandhabung: Bewegt große Papierrollen während der Produktion und Lagerung.

Maschinenwartung: Hebt und positioniert Geräte während Reparaturen.





1. Design und Technik

Kundenanforderungen: Sammeln Sie detaillierte Spezifikationen vom Kunden (Tragfähigkeit, Spannweite, Hubhöhe, Umgebung usw.).

Strukturelles Design: Erstellen Sie strukturelle und mechanische Designs mit CAD- und Konstruktionssoftware. Stellen Sie die Einhaltung relevanter Industriestandards sicher (z. B. ISO, ASME, FEM).

Elektrisches Design: Entwickeln Sie das elektrische Steuerungssystem, einschließlich Motoren, Verkabelung und Bedienfelder.

Lastberechnungen: Führen Sie Spannungs- und Lastberechnungen durch, um Sicherheit und Haltbarkeit zu gewährleisten.

Genehmigung: Reichen Sie Entwürfe zur Genehmigung durch den Kunden ein, bevor Sie fortfahren.

2. Materialbeschaffung

Rohstoffe: Beschaffen Sie hochwertige Stahlplatten, Träger und andere Materialien.

Komponenten: Beschaffen Sie Schlüsselkomponenten wie Motoren, Getriebe, Bedienfelder, Endwagen und Drahtseile von vertrauenswürdigen Lieferanten.

Qualitätsprüfung: Untersuchen Sie Materialien und Komponenten auf Mängel oder Abweichungen von den Spezifikationen.

3. Herstellung

Schneiden und Formen: Schneiden Sie Stahlplatten und -profile mit CNC-Schneidemaschinen, Plasmaschneidern oder Laserschneidern auf Maß.

Schweißen: Schweißen Sie die Strukturbauteile (z. B. Brückenträger, Endträger) nach strengen Qualitätsstandards.

Bearbeitung: Bearbeiten Sie die Endachsen, Räder und andere Komponenten, um eine präzise Passung und Ausrichtung sicherzustellen.

Zerstörungsfreie Prüfung (NDT): Untersuchen Sie Schweißnähte und Strukturteile mithilfe von Methoden wie Ultraschall- oder Röntgenprüfungen auf Mängel.

4. Montage

Montage der Brückenträger: Montieren Sie die Hauptträger, Endträger und Verbindungsplatten.

Montage der Laufkatze: Montieren Sie die Hebe-, Motor-, Trommel- und Laufkatzenkomponenten.

Elektrische Installation: Installieren Sie Bedienfelder, Kabel, Endschalter und Sicherheitsvorrichtungen.

5. Oberflächenbehandlung

Reinigung: Alle Oberflächen sandstrahlen oder reinigen, um Rost und Verunreinigungen zu entfernen.

Beschichtung: Korrosionsschutzgrundierung und Farbe entsprechend der Betriebsumgebung (z. B. im Freien oder in korrosiven Umgebungen) auftragen.

6. Prüfung und Qualitätskontrolle

Statische Lastprüfung: Testen Sie den Kran mit einer stationären Last, die seine Nennkapazität überschreitet.

Dynamische Belastungsprüfung: Testen Sie den Kran unter Betriebsbedingungen mit wechselnden Lasten.

Elektrische Tests: Stellen Sie sicher, dass das elektrische System ordnungsgemäß funktioniert, einschließlich Sicherheitsvorrichtungen und Steuerungen.

Zertifizierung: Zertifizieren Sie den Kran so, dass er nationalen und internationalen Standards entspricht.

7. Verpackung und Lieferung

Demontage (falls erforderlich): Zerlegen Sie den Kran in transportable Einzelteile.

Verpackung: Alle Komponenten transportsicher verpacken.

Versand: Vereinbaren Sie die Lieferung an den Standort des Kunden.

8. Installation und Inbetriebnahme

Standortvorbereitung: Überprüfen Sie den Standort und stellen Sie sicher, dass alle erforderlichen Vorbereitungen abgeschlossen sind.

Montage: Montage und Installation der Krankomponenten vor Ort.

Ausrichtung: Kranschienen, Räder und Strukturteile ausrichten.

Abschließende Tests: Führen Sie Tests vor Ort durch, um Funktionalität und Sicherheit zu überprüfen.

9. Schulung und Übergabe

Bedienerschulung: Schulung des Kundenteams in der Kranbedienung und -wartung.

Dokumentation: Bereitstellung von Handbüchern, Wartungsplänen und Zertifizierungsdokumenten.

Übergabe: Schließen Sie das Projekt ab und übergeben Sie den Kran an den Kunden.







Beliebte label: Top-Laufbrückenkran, China Top-Laufbrückenkran Hersteller, Lieferanten, Fabrik
