Hebeportalkran

Einträger-Portalkrane sind eine Art Hebezeug, das in der industriellen Produktion und Lagerung weit verbreitet ist und hauptsächlich zum Heben und Transportieren schwerer Gegenstände verwendet wird. Der Hauptträger dieses Krans hat eine kastenförmige oder I-förmige Struktur, die eine gute Tragfähigkeit und Steifigkeit aufweist. Der Nebenträger dient zur Stützung des Hauptträgers und zur Erhöhung der Stabilität der Struktur. Das Kranrad besteht in der Regel aus hochfestem Material, um einen reibungslosen Betrieb auf der Strecke zu gewährleisten. Das elektrische Hebezeug ist das Kernstück der Hebevorrichtung, das zum Heben und Senken der Güter dient. Das Portal besteht aus Säulen und Trägern, um die Gesamtstruktur des Krans zu tragen.

Der Einträger-Portalkran bewegt sich auf dem Hauptträger durch das elektrische Hebezeug, um das Heben, Bewegen und Platzieren von Gütern zu bewerkstelligen. Der Bediener bedient die Konsole oder das Fernbedienungsgerät.

3. Durch das Einstrahl-Design nimmt die Ausrüstung eine kleine Fläche ein und eignet sich für kleine Arbeitsumgebungen. Dieser Kran ist flexibel und kann den Arbeitsbereich und die Höhe je nach Bedarf anpassen. Im Vergleich zu Doppelträgerkranen sind Einträgerkrane kostengünstiger und einfacher zu warten. Ausgestattet mit einer modernen Steuerung ist die Bedienung intuitiv und leicht zu erlernen.

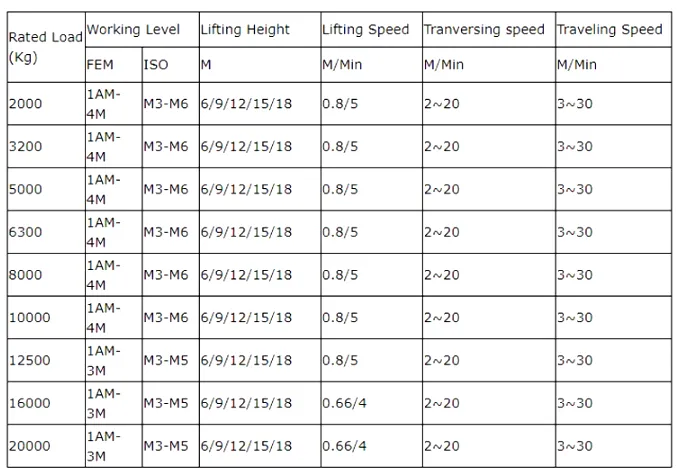

Zustand: Neu

Garantie: 1 Jahr

Gewicht (kg): 500 kg

Merkmal: Portalkran

Produktname: Einträger-Portalkran

Farbe: Kundenspezifisch

Kapazität:1-20t

Typ:Einzelträger

Stromversorgung: 110 V/220 V/230 V/380 V/440 V

Steuerungsmethode: Bodensteuerung + Fernbedienung (angepasst)

Hebemechanismus: Elektrischer Hebemechanismus

Arbeitsaufgabe: A3-A4





1.Hauptlicht

1) Der Hauptträger besteht normalerweise aus hochfestem Stahl (z. B. Stahlplatten, I-Trägern, kastenförmigem Stahl usw.), um seine Tragfähigkeit und Biege- und Torsionsfestigkeit zu gewährleisten. Zu den gängigen Formen gehören I-Träger und kastenförmige Träger. Der I-Träger hat einen einfachen Aufbau und ist für leichtere Lasten geeignet; während der kastenförmige Träger aufgrund seiner geschlossenen Struktur eine bessere Biege- und Torsionsfestigkeit aufweist und für schwere Lastbedingungen geeignet ist.

2) Der Hauptträger ist hauptsächlich dafür verantwortlich, die schweren Gegenstände und dynamischen Lasten zu tragen, die der Kran während des Betriebs erzeugt. Die Hublast wird über die Tragkonstruktion des Krans (z. B. Säulen) auf den Boden übertragen, wodurch ein sicheres Heben und Bewegen der Güter gewährleistet wird. Der auf dem Hauptträger installierte elektrische Hebezeug gleitet darüber und der Hauptträger stellt eine bewegliche Schiene dar, um den reibungslosen Betrieb des Hebezeugs zu gewährleisten.

3) Der Träger muss über ausreichende Festigkeit und Steifigkeit verfügen, um der Nennlast und möglichen Stoßbelastungen standzuhalten und sicherzustellen, dass er sich unter verschiedenen Arbeitsbedingungen nicht verformt oder bricht. Die Konstruktion des Hauptträgers muss die Stabilität des Krans während des Betriebs gewährleisten, um ein Kippen oder Kippen durch unausgeglichene Lasten oder dynamische Lasten zu vermeiden. Versuchen Sie, das Eigengewicht des Hauptträgers so weit wie möglich zu reduzieren, um die Arbeitseffizienz des Krans zu verbessern, Energie zu sparen und gleichzeitig eine ausreichende Tragfähigkeit sicherzustellen.





Hebesystem

1) Komponenten

Das Hebesystem besteht im Wesentlichen aus folgenden Teilen:

Elektrohebezeug: Das Herzstück des Hebesystems, verantwortlich für das Heben und Senken der Ladung. Abhängig von der Ausführung des Krans kann der elektrische Hebezeug fest oder mobil sein.

Hauptträger: Das elektrische Hebezeug ist auf dem Hauptträger montiert und bietet eine Gleitschiene zur Unterstützung der Bewegung des Hebezeugs.

Hebemechanismus: Normalerweise bestehend aus einem Motor, einem Untersetzungsgetriebe, einer Trommel und einem Hebedrahtseil. Der Motor treibt das Untersetzungsgetriebe an, das wiederum die Trommel antreibt, um das Drahtseil aufzuwickeln oder freizugeben und so das Heben und Senken der Ladung zu erreichen.

Drahtseil: Wird zum Verbinden des elektrischen Hebezeugs und der Ladung verwendet, um die Sicherheit der Ladung während des Hebevorgangs zu gewährleisten.

2) Funktionsprinzip

Das Funktionsprinzip des Hebesystems ist wie folgt:

Wenn der Bediener das elektrische Hebezeug startet, treibt der Motor das Untersetzungsgetriebe in Drehung und treibt dadurch die Trommel in Drehung.

Durch die Drehung wird das Drahtseil auf der Trommel aufgerollt bzw. freigegeben und die damit verbundene Ladung angehoben bzw. abgesenkt.

Durch die Steuerung der Hubgeschwindigkeit und Position des elektrischen Hebezeugs kann der Bediener die Bewegung der Ladung genau steuern.

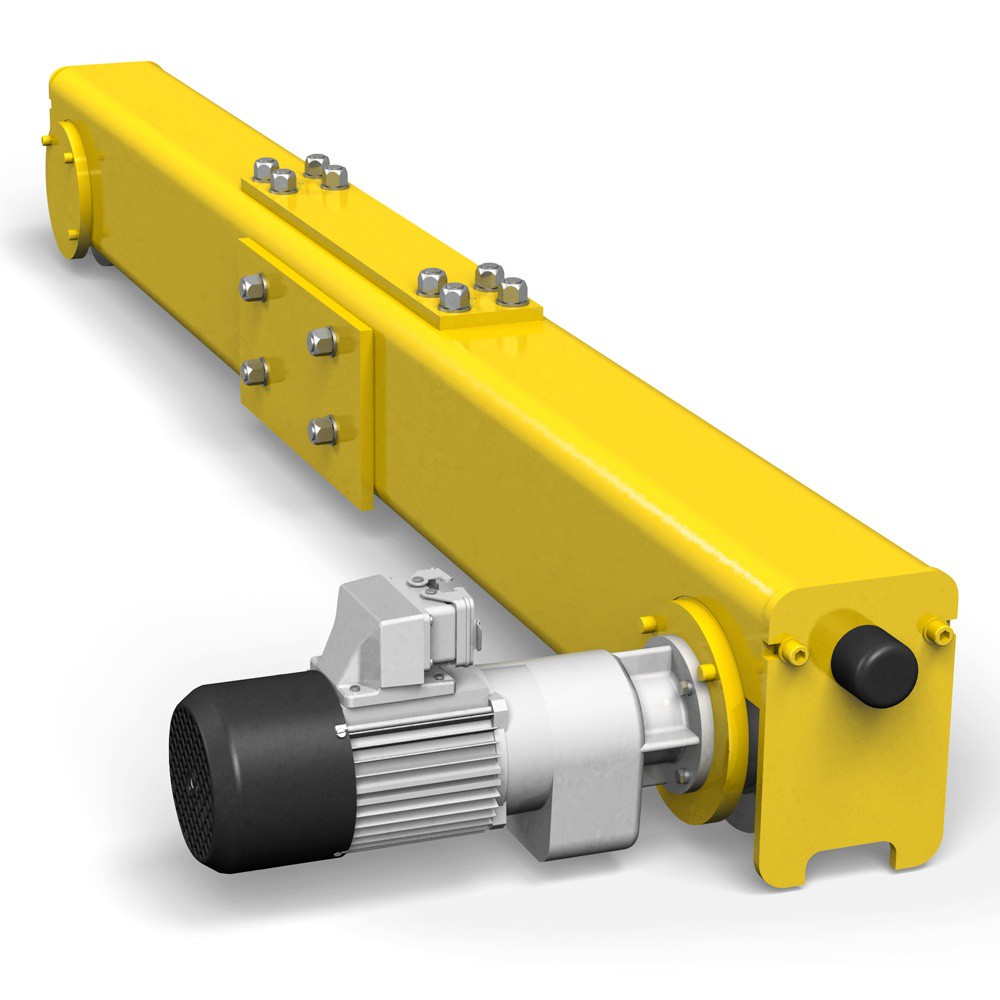

3.EndeWagen

1) Der Endträger eines Einträger-Portalkrans ist ein wichtiger Teil der Kranstruktur. Er verbindet den Hauptträger mit der Kransäule, stützt die Gesamtstruktur des Krans und gewährleistet den stabilen Betrieb der Ausrüstung .

2) Der Endträger ist im Allgemeinen eine rechteckige oder kastenförmige Struktur, die normalerweise aus Stahlplatten oder I-Trägern geschweißt wird, um die erforderliche Festigkeit und Stabilität zu gewährleisten. Der Endträger wird durch Schrauben oder Schweißen mit dem Hauptträger und der Säule verbunden, um eine integrale Struktur zu bilden. Am Endträger werden in der Regel Radschienen angebracht, um den Kranrädern eine Laufbahn zu bieten und eine reibungslose Bewegung der Ausrüstung während des Betriebs zu gewährleisten.

3) Der Endträger spielt eine tragende und tragende Rolle in der Gesamtstruktur des Krans und gewährleistet die Stabilität des Krans während des Betriebs. Der Endträger überträgt die Last des Hauptträgers und der Säule auf den Boden und sorgt so dafür, dass der Kran beim Heben und Bewegen schwerer Gegenstände nicht kippt oder sich verformt. Das Design des Endträgers sorgt für eine reibungslose Bewegung des Krans auf der Schiene und reduziert Vibrationen und Geräusche während des Betriebs.







4. Kranfahrmechanismus

1) Grundstruktur

Kranrahmen: Die Hauptstruktur des Kranlaufwerks, meist aus Stahl geschweißt, mit hoher Tragfähigkeit und Steifigkeit. Auf dem Kranrahmen sind elektrische Hebezeuge und andere zugehörige Komponenten montiert.

Räder: An der Unterseite des Krans sind mehrere Räder angebracht, die sich entlang der Schiene bewegen. Die Räder bestehen in der Regel aus hochfesten Materialien, um einen reibungslosen Betrieb auf der Strecke zu gewährleisten.

Motor: Wird zum Antrieb des Kranbetriebs verwendet und ist normalerweise mit dem Untersetzungsgetriebe verbunden. Die Bewegung des Krans wird durch Steuerung der Drehung des Motors erreicht.

2) Funktionsprinzip

Das Funktionsprinzip des Kranlaufwerks ist wie folgt:

Wenn der Bediener den Motor startet, treibt der Motor das Untersetzungsgetriebe in Drehung. Das Untersetzungsgetriebe treibt die Räder über die Übertragungsvorrichtung an, um den Kran auf der Schiene zu bewegen. Der Bediener steuert die Bewegungsrichtung und Geschwindigkeit des Krans über die Konsole oder die Fernbedienung, um die Güter an den gewünschten Ort zu transportieren.

5.Trolley-Fahrmechanismus

1) Grundstruktur

Trolley-Rahmen: Die Hauptstruktur des Trolleys, normalerweise aus Stahl geschweißt, ist so konstruiert, dass sie über ausreichende Festigkeit und Steifigkeit verfügt, um das Gewicht des elektrischen Hebezeugs und der Ladung zu tragen.

Räder: Die Unterseite des Wagens ist mit mehreren Rädern ausgestattet, die sich entlang der Schiene des Hauptträgers bewegen können. Die Räder bestehen in der Regel aus hochfesten Materialien, um die Stabilität im Betrieb zu gewährleisten.

Elektrohebezeug: Die Laufkatze ist in der Regel mit einem Elektrohebezeug ausgestattet, das zum Heben und Senken von Lasten dient und das Herzstück des Hebesystems darstellt.

2) Wartung und Inspektion

Die regelmäßige Wartung des Laufkatzenantriebsmechanismus ist der Schlüssel zur Gewährleistung seiner Sicherheit und Effizienz, einschließlich:

Überprüfen Sie den Betriebszustand des Motors und des Untersetzungsgetriebes, um einen normalen Betrieb sicherzustellen, und schmieren und reinigen Sie es bei Bedarf.

Überprüfen Sie den Verschleiß der Räder und Ketten, um sicherzustellen, dass keine Hindernisse vorhanden sind, die einen reibungslosen Betrieb beeinträchtigen.

Überprüfen Sie die elektrische Anlage, um sicherzustellen, dass das Steuersystem und die Sicherheitsvorrichtungen ordnungsgemäß funktionieren.

6. Kranrad

1) Die Räder bestehen in der Regel aus hochfestem Stahl mit guter Tragfähigkeit und Verschleißfestigkeit, um den Betriebsanforderungen des Krans unter verschiedenen Arbeitsbedingungen gerecht zu werden. Das Radprofildesign ist normalerweise konkav oder flach, um sich an die Spur anzupassen, eine stabile Kontaktfläche zu bieten und Verschleiß und Geräusche während des Betriebs zu reduzieren.

2) Die Räder sind dafür verantwortlich, das Gewicht und die Last des Krans zu tragen, um Stabilität und Sicherheit während der Bewegung zu gewährleisten. Führen Sie den Kran so, dass er reibungslos auf der Schiene läuft, um sicherzustellen, dass die Ausrüstung während des Betriebs nicht von der Schiene abweicht. Hochwertige Räder können Vibrationen während des Betriebs wirksam reduzieren und die Laufruhe und den Bedienkomfort verbessern.

3) Die Räder unterstützen den Kran beim Laufen auf der Schiene, indem sie die Schiene berühren. Wenn der Motor startet, treibt er die Bewegung der Laufkatze oder des Wagens an, und die Räder drehen sich auf der Schiene, um die Längsbewegung des Krans zu bewirken.

7. Kranhaken

1) Der Haken besteht normalerweise aus hochfestem legiertem Stahl mit guter Zugfestigkeit und Verschleißfestigkeit, um die Sicherheit bei schwerer Belastung zu gewährleisten. Der Haken hat im Allgemeinen die Form eines gebogenen Hakens und wird in zwei Formen unterteilt: Einzelhaken und Doppelhaken. Für leichtere Lasten wird ein Einzelhaken verwendet, für schwerere Lasten und Arbeiten, die eine höhere Stabilität erfordern, ein Doppelhaken.

2) Die Hauptfunktion des Hakens besteht darin, Lasten zu tragen und aufzuhängen und sie an das Hebesystem des Krans zu übertragen. Der Haken kann an verschiedene Hebevorrichtungen (z. B. Ketten, Drahtseile, Schlingen usw.) angeschlossen werden, um das Heben und Bewegen unterschiedlicher Ladungsarten zu erleichtern. Gutes Design und gute Struktur können die Sicherheit der Ladung während des Hebevorgangs gewährleisten und das Auftreten von Unfällen reduzieren.

3) Der Haken ist über das Drahtseil oder die Kette des elektrischen Hebezeugs mit dem Hebemechanismus verbunden. Wenn das Hebesystem gestartet wird, bewegt sich der Haken mit dem Heben und Senken des elektrischen Hebezeugs, um das Heben und Platzieren der Ladung zu erreichen.

Motor

1) Funktionsprinzip

Wenn der Bediener den Motor über das Steuersystem startet, wird die Drehung des Motors über das Untersetzungsgetriebe auf den Hebemechanismus oder den Betätigungsmechanismus übertragen. Die Drehung des Motors bewirkt, dass das Untersetzungsgetriebe ein entsprechendes Drehmoment abgibt und so die Bewegung des Krans antreibt, um das Heben und Bewegen der Güter abzuschließen.

2) Wartung und Inspektion

Regelmäßige Inspektion: Überprüfen Sie regelmäßig den Betriebszustand des Motors, einschließlich Lager, Verkabelung und Kühlsysteme, um seinen normalen Betrieb sicherzustellen.

Wartung der Schmierung: Schmieren Sie die beweglichen Teile wie die Lager des Motors regelmäßig, um den Verschleiß zu reduzieren.

Inspektion der elektrischen Anlage: Überprüfen Sie regelmäßig den elektrischen Anschluss und die Isolierung des Motors, um Sicherheit und Zuverlässigkeit zu gewährleisten.

.

Ton- und Lichtalarmsystem und Endschalter

Ton- und Lichtalarmsystem

1) Grundstruktur

Ton- und Lichtalarm: besteht normalerweise aus einem Lautsprecher und einem Blinklicht, das Ton- und Blinklichtsignale abgeben kann.

Steuereinheit: verbunden mit dem Steuersystem des Krans, dient zur Überwachung des Betriebszustands des Krans und zur Auslösung eines Alarms.

2) Funktion

Warnwirkung: Während des Betriebs des Krans kann das Ton- und Lichtalarmsystem einen Alarm auslösen, um den Bediener und das umliegende Personal an mögliche Gefahren zu erinnern.

Anormale Anzeige: Wenn der Kran ausfällt, überlastet ist oder sich in einem anderen anormalen Zustand befindet, startet das Ton- und Lichtalarmsystem automatisch und ertönt einen Alarm, um sicherzustellen, dass rechtzeitig Gegenmaßnahmen ergriffen werden.

Endschalter

1) Grundstruktur

Mechanischer Endschalter: besteht normalerweise aus einem Schalter, einer Feder und einem Führungsmechanismus.

Elektrischer Endschalter: nutzt elektrische Prinzipien, wird an einer bestimmten Position installiert und an den Motor und das Steuerungssystem angeschlossen.

2) Funktion

Positionsbegrenzung: Begrenzen Sie die Bewegung des Krans in eine bestimmte Richtung, um zu verhindern, dass er die Spur- oder Hubhöhe überschreitet und Schäden an der Ausrüstung vermieden werden.

Sicherheitsschutz: Wenn die eingestellte höchste oder niedrigste Position erreicht ist, unterbricht der Endschalter automatisch die Stromversorgung des Motors, um einen weiteren Betrieb zu verhindern.

10.Sicherheitseinrichtungen

1) Überlastschutzgerät

Funktion: Verhindern Sie, dass der Kran während des Betriebs überlastet wird, und vermeiden Sie Geräteschäden oder Unfälle durch übermäßige Belastung.

2) Endschalter

Funktion: Begrenzen Sie den Bewegungsbereich des Krans, um zu verhindern, dass er die Spur- oder Hubhöhe überschreitet.

3) Not-Aus-Schalter

Funktion: Stoppen Sie den Betrieb des Krans im Notfall schnell, um die Sicherheit des Bedieners und des umliegenden Personals zu gewährleisten.

4) Ton- und Lichtalarmsystem

Funktion: Während des Kranbetriebs werden Ton- und Lichtsignale gesendet, um den Bediener und das umliegende Personal daran zu erinnern, auf Sicherheit zu achten.

5) Sicherheitsverriegelung

Funktion: Verhindern Sie, dass das Gerät während des Betriebs versehentlich startet, um die Sicherheit des Bedieners zu gewährleisten.

6) Bremsvorrichtung

Funktion: Stellen Sie sicher, dass der Kran die Last im gestoppten Zustand stabil halten kann, um ein versehentliches Absinken zu verhindern.

7) Antikollisionsgerät

Funktion: Verhindern Sie, dass der Kran während der Bewegung mit anderen Geräten oder Hindernissen kollidiert.

8) Elektrische Schutzvorrichtung

Funktion: Schützen Sie elektrische Geräte vor Fehlern wie Überlastung, Kurzschluss und Überhitzung.

11.Steuermodus

1) Manuelle Steuerung: Steuern Sie die verschiedenen Bewegungsmechanismen des Krans direkt über das Bedienfeld oder den Joystick. Einfach, intuitiv und leicht zu bedienen. Geeignet für kleine oder kurzfristige Einsätze. Der Bediener muss sich in der Nähe des Geräts aufhalten, was gewisse Sicherheitsrisiken birgt.

2) Fernbedienung: Verwenden Sie eine drahtlose Fernbedienung, um den Betrieb des Krans zu steuern, sodass der Bediener aus sicherer Entfernung arbeiten kann. Erhöht die Flexibilität des Betriebs und reduziert den direkten Kontakt zwischen Bediener und Gerät. Trägt zur Verbesserung der Arbeitseffizienz und -sicherheit bei. Die Fernbedienung verfügt in der Regel über Funktionen wie Start und Stopp, Laufrichtungs- und Geschwindigkeitseinstellung.

3) Automatische Steuerung: Der automatisierte Betrieb des Krans über ein Programmsteuerungssystem eignet sich für sich häufig wiederholende Vorgänge. Verbessert die Betriebseffizienz und reduziert menschliche Fehler. Kann mit anderen Geräten verbunden werden, um eine intelligente Verwaltung zu erreichen. Erfordert in der Regel höhere Anfangsinvestitions- und Wartungskosten.

4) Frequenzumsetzungssteuerung: Drehzahl und Drehmoment des Motors werden durch den Frequenzumrichter angepasst, um eine präzise Steuerung des Krans zu erreichen. Es kann eine sanfte Beschleunigung und Verzögerung erreichen, Stöße reduzieren und die Lebensdauer der Ausrüstung verlängern. Geeignet für Anlässe mit hohen Anforderungen an Hubgeschwindigkeit und Genauigkeit. Hilft Energie zu sparen und den Energieverbrauch zu senken.

5) SPS-Steuerung: Die speicherprogrammierbare Steuerung (SPS) dient zur intelligenten Steuerung des Krans, der für komplexe Betriebsanforderungen geeignet ist. Es verbessert die Zuverlässigkeit und Flexibilität des Systems und erleichtert Programmänderungen und -aktualisierungen. Es kann eine Fehlerdiagnose und -überwachung durchführen, was für die Wartung praktisch ist. Es unterstützt die Integration mehrerer Sensoren und Aktoren, um komplexere Automatisierungsfunktionen zu erreichen.

6) Steuerung der Mensch-Maschine-Schnittstelle (HMI): Über die Mensch-Maschine-Schnittstelle kann der Bediener den Betriebsstatus des Krans intuitiv überwachen und steuern. Stellen Sie eine grafische Bedienoberfläche zur Verfügung, die dem Bediener ein einfaches Verständnis und eine einfache Verwendung ermöglicht. Echtzeitanzeige des Gerätestatus und der Betriebsdaten zur Verbesserung von Sicherheit und Effizienz.

12.Skizze



Haupttechnisch





1) Einfaches Design: Der Aufbau des Einträger-Portalkrans ist relativ einfach und besteht aus Hauptträger, Endträger, Hebemechanismus und Betätigungsmechanismus, der einfach herzustellen und zu installieren ist.

2) Geringer Platzbedarf: Aufgrund seines kompakten Designs nimmt es weniger Platz ein und eignet sich für den Einsatz in einem kleinen Arbeitsbereich.

3) Hohe Wirtschaftlichkeit: Einträger-Portalkrane haben im Vergleich zu Doppelträgerkranen geringere Herstellungs- und Wartungskosten und eignen sich für den Einsatz in kleinen und mittleren Unternehmen.

4) Einfache Wartung: Die einfache Struktur erleichtert die tägliche Wartung und Instandhaltung und senkt die Wartungskosten.

5) Starke Anpassungsfähigkeit: Es eignet sich für verschiedene Umgebungen, einschließlich drinnen und draußen, und kann bei verschiedenen Arbeitsanlässen flexibel eingesetzt werden. Es kann mit verschiedenen Arten von Anschlagmitteln (z. B. Ketten, Schlingen usw.) verwendet werden, um sich an verschiedene Arten des Hebens von Lasten anzupassen.

6) Schneller Betrieb: Die Hubgeschwindigkeit ist hoch und die Reaktion ist empfindlich, was die Effizienz beim Be- und Entladen sowie beim Transport von Fracht verbessert. Es kann auf verschiedene Weise bedient werden, z. B. manuell, ferngesteuert oder automatisch gesteuert, um unterschiedlichen Betriebsanforderungen gerecht zu werden.

7) Gute Stabilität: Der Hauptträger und das Fahrgestell sind angemessen konstruiert, um die Stabilität der Ausrüstung während des Betriebs zu verbessern.

8) Energieeinsparung und Umweltschutz: Durch den Einsatz hocheffizienter Motoren und Frequenzumwandlungssteuerungssysteme kann der Energieverbrauch wirksam gesenkt und moderne Umweltschutzanforderungen erfüllt werden. Relativ niedrige Betriebsgeräusche tragen zur Verbesserung der Arbeitsumgebung bei.

9) Hohe Flexibilität: Aufgrund seines einfachen Aufbaus lässt sich der Einträger-Portalkran relativ einfach demontieren und versetzen, um ihn an veränderte Projektanforderungen anzupassen.





1) Frachtumschlag: In Lagerhäusern, Logistikzentren und anderen Orten wird es zum Transport und Stapeln verschiedener Güter verwendet, um die Effizienz des Materialumschlags zu verbessern. In Häfen und Containerterminals können Einträger-Portalkrane zum Be- und Entladen sowie zum Transport von Containern eingesetzt werden.

2) Fertigung: In Produktionslinien können Einträger-Portalkrane für die Handhabung von Rohmaterialien und die Montage fertiger Produkte eingesetzt werden, um die Produktionseffizienz zu verbessern. Im Maschinenbau wird es zum Heben und Transportieren schwerer Geräte oder Komponenten eingesetzt, um die Bearbeitung und Montage zu erleichtern.

3) Baustellen: Auf Baustellen können Einträger-Portalkrane zum Heben und Transportieren von Baumaterialien wie Beton und Stahl eingesetzt werden. Geeignet für Einsätze in großer Höhe, um Bauarbeitern die notwendige materielle Unterstützung zu bieten.

5) Eisenbahnen und Autobahnen: Bei der Wartung und Instandsetzung von Eisenbahnen und Autobahnen wird es zum Heben und Bewegen schwerer Geräte oder Materialien verwendet. Wird zur Installation und Wartung von Weichen, Gleisen und anderen Anlagen verwendet.

6) Metallurgische Industrie: In metallurgischen Industrien wie Stahlwerken und Aluminiumhütten werden Einträger-Portalkräne für die Handhabung und Verarbeitung von Ofenbeschickungen und Gussteilen eingesetzt. Wird zum Laden und Transportieren von Rohstoffen und Fertigprodukten verwendet, um die Produktionseffizienz zu verbessern.

7) Schiffbauindustrie: In Schiffbaubetrieben wird es zum Heben und Zusammenbauen von Schiffsteilen verwendet, um die Arbeitseffizienz und Sicherheit zu verbessern. Es kann für Schiffsreparaturen und -überholungen sowie für den Transport schwerer Ausrüstung und Materialien verwendet werden.

8) Energiewirtschaft: In Kraftwerken, Umspannwerken und anderen Einrichtungen wird es für die Installation und Wartung von Hochleistungsgeräten verwendet. Bei der Wartung und Überholung von Stromleitungen wird es zum Heben zugehöriger Geräte und Materialien eingesetzt.

9) Andere Branchen: In Möbelfabriken wird es für den Umschlag von Rohstoffen und die Verladung von Fertigprodukten verwendet. In der Lebensmittelindustrie können Einträger-Portalkrane für den Umschlag von Rohstoffen und die Lieferung von Fertigprodukten eingesetzt werden.

Einträger-Portalkrane eignen sich aufgrund ihrer Flexibilität und Effizienz für eine Vielzahl von Branchen und Anwendungsszenarien. Von Lagerhaltung und Logistik über die industrielle Fertigung bis hin zu Bau und Energie spielen Einträger-Portalkrane eine wichtige Rolle bei der Verbesserung der Arbeitseffizienz und -sicherheit.





1) Entwurfsphase: Entsprechend den Kundenbedürfnissen und der Nutzungsumgebung werden die Entwurfsanforderungen des Krans analysiert, einschließlich Tragfähigkeit, Arbeitsumgebung, Spannweite und Hubhöhe. Ingenieure entwerfen die Struktur des Krans entsprechend den Anforderungen und legen die Materialien und Spezifikationen des Hauptträgers, des Endträgers, des Hebemechanismus und des Antriebsmechanismus fest. Entwerfen Sie das elektrische Steuersystem, einschließlich der Konfiguration elektrischer Komponenten wie Steuermodus, Sensoren, Endschalter usw.

2) Materialbeschaffung: Wählen Sie entsprechend den Designanforderungen geeignete Materialien wie Stahl, Aluminiumlegierung, mechanische Teile usw. aus. Überprüfen Sie die Materiallieferanten, um sicherzustellen, dass die von ihnen bereitgestellten Materialien den Standards und Qualitätsanforderungen entsprechen. Kaufen Sie bei Bedarf die benötigten Materialien und führen Sie die Abnahme durch.

3) Bearbeitung und Fertigung: Gemäß den Konstruktionszeichnungen werden Hauptträger und Endträger durch Schneiden, Schweißen und Oberflächenbehandlung bearbeitet. Verarbeiten Sie Schlüsselkomponenten wie Motoren, Untersetzungsgetriebe, Haken usw., um sicherzustellen, dass ihre Leistung den Designanforderungen entspricht. Fertigen Sie elektrische Komponenten gemäß den Konstruktionszeichnungen, einschließlich Schalttafeln, Anschlusskästen und Kabeln usw.

4) Montagephase: Vormontage der bearbeiteten Komponenten, einschließlich der Kombination aus Hauptträger, Endträger, Hebemechanismus und Betätigungsmechanismus. Installieren Sie die elektrischen Komponenten und das Steuerungssystem, schließen Sie die verschiedenen elektrischen Komponenten an und stellen Sie sicher, dass der Stromkreis sicher und zuverlässig ist. Führen Sie eine Vorkontrolle des zusammengebauten Krans durch, um sicherzustellen, dass alle Komponenten korrekt installiert und angeschlossen sind.

5) Debuggen und Testen: Debuggen Sie das elektrische Steuerungssystem, um sicherzustellen, dass alle Funktionen wie Heben, Bewegen und Begrenzen normal sind. Führen Sie Belastungstests durch, um die Tragfähigkeit und Arbeitsleistung des Krans zu testen und sicherzustellen, dass er unter Nennlast stabil arbeitet. Überprüfen Sie die Wirksamkeit verschiedener Sicherheitseinrichtungen wie Überlastschutz, Endschalter und Not-Aus-Schalter.

6) Abnahme: Laden Sie Kunden ein, eine Abnahme vor Ort durchzuführen, um zu bestätigen, dass die Leistung und Sicherheit des Krans den Vertragsanforderungen entsprechen. Wenn Probleme festgestellt werden, führen Sie rechtzeitig Korrekturen und Anpassungen durch, um sicherzustellen, dass sich die Ausrüstung im besten Zustand befindet.

7) Lieferung und Schulung: Lieferung qualifizierter Einträger-Portalkrane an Kunden und Unterstützung bei der Installation und Inbetriebnahme. Schulen Sie die Bediener, um sicherzustellen, dass sie mit den Betriebsabläufen und Sicherheitsvorkehrungen der Geräte vertraut sind.

8) Kundendienst: Bereitstellung von Garantie- und Wartungsdiensten für Geräte und Durchführung regelmäßiger Geräteinspektionen und -wartungen. Sammeln Sie Kundenfeedback, lösen Sie Probleme im Gerätebetrieb zeitnah und verbessern Sie kontinuierlich die Produktqualität.

Die Produktionsschritte von Einträger-Portalkranen umfassen mehrere Phasen von der Konstruktion über die Materialbeschaffung, Verarbeitung und Fertigung bis hin zur Montage, Inbetriebnahme und Lieferung. Durch strenge Produktionsprozesse und Qualitätskontrollen können die Leistung, Sicherheit und Zuverlässigkeit des Endprodukts gewährleistet werden.
